您搜索“风电灌料施工规范”，核心需求是在风机基础锚栓笼、塔筒灌浆等关键节点，找到一套能直接指导现场操作、通过验收、且能避免开裂掉粉的施工方案。本文不重复抄录通用标准，而是结合近三年在华东、西北多个陆上与海上风电项目的实测经验，给出2026年现场最需要关注的工艺控制点。

材料进场不是看报告，是看这3个现场实测指标

很多项目出事就出在“报告合格但现场拌不进去”。我们要求每批次材料到场后，技术员必须做三个实测：第一，流动度损失曲线——不是只看初始流动度，要测30分钟、45分钟后的值，海上风电因船运时间长，对流动度保持要求更高。第二，竖向膨胀率，用带盖量筒现场测，标准养护条件下24小时膨胀率应稳定在0.02%~0.1%之间，超出这个范围后期必然收缩或胀裂。第三，凝结时间差，用维卡仪在施工环境温度下测，初凝时间不能短于45分钟，否则锚栓笼还没灌完就干了。

以去年江苏某海上风电项目为例，材料报告上写的30分钟流动度是280mm，但现场温度32℃、湿度80%时，实际流动度只有220mm，根本流不进锚栓笼底部。我们当场调整了拌合水温，才保住那台风机基础。

搅拌与灌注：不是按说明书就能干好的

说明书上写“加水比例15%~17%”，但实际要根据骨料级配和现场温度调整。经验上来说，低温（5℃以下）要取下限，高温（35℃以上）取上限，且必须用电子秤称量水，不能用桶估。搅拌顺序也有讲究：先加80%水，再加粉料，搅拌2分钟，最后补剩余20%水，再搅1分钟。这样能避免底部干粉结块。

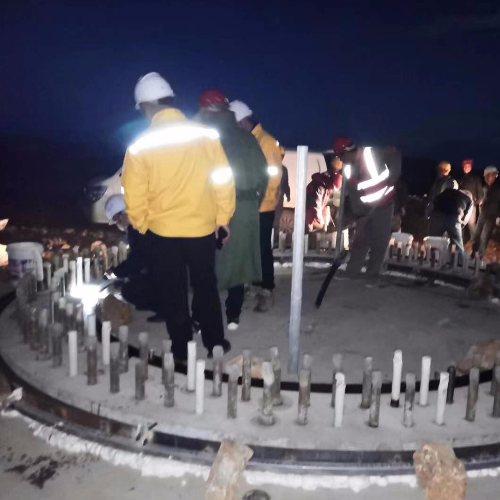

灌注时最关键的是“连续不中断”。风电基础锚栓笼灌浆，一次灌浆量往往在3~5吨，中间停歇超过初凝时间的1/3，就会出现冷缝。我们在山东某项目就吃过亏，中途泵车堵管，换了管后继续灌，结果28天钻芯取样发现分层，强度差了12MPa，最后只能凿掉重灌。

养护不是“盖个布洒水”那么简单

风电灌浆料的高强特性（C80~C100）要求养护必须精准。前7天是强度增长关键期，养护不到位直接导致表面起砂、开裂。我们的做法是：终凝后立即覆盖土工布+塑料薄膜，薄膜必须压边密封，不能漏气。前3天每隔4小时测一次表面温度，如果高于环境温度15℃，要增加覆盖层厚度或洒冷水降温。

在新疆戈壁滩的项目，白天表面温度能到50℃，晚上降到5℃，温差导致灌浆层表面出现大量微裂纹。我们后来在养护棚内加装雾化喷淋系统，维持表面湿度≥95%，裂纹才控制住。养护时间不能少于14天，尤其是海上风电，盐雾环境对早期强度影响很大。

冬季施工：温度控制是成败关键

冬季施工规范（JGJ/T 104-2011）要求灌浆料入模温度不低于5℃，但实际经验是，低于10℃就要启动加热措施。我们常用两种方法：一是加热拌合水，水温控制在30~40℃，不能超过50℃，否则速凝；二是对模板和基础表面预热，用热风机吹到15℃以上再灌浆。

黑龙江某项目在-15℃施工，虽然用了热水，但灌浆后半小时表面就结冰了，强度直接报废。后来我们改用低温型灌浆料，并搭设保温棚，内部用暖风机维持10℃以上，养护期延长到21天，最终强度才达标。冬季施工的养护时间要比标准延长50%，这是很多人忽略的。

质量验收：除了28天强度，这两个指标更关键

规范上只要求28天抗压强度，但实际运营中出问题的往往是粘结强度和耐久性。我们建议在验收时增加两个现场检测：第一，拉拔试验——在锚栓笼上做，粘结强度不低于2.5MPa才算合格；第二，电通量检测——试件28天电通量小于1000库仑，才能保证在盐雾环境下20年不腐蚀。

某海上风电场运行3年后发现锚栓笼周围有锈蚀，钻芯取样发现灌浆料与锚栓界面有0.1mm缝隙，就是当初粘结强度不够。从那以后，我们所有项目都强制做拉拔试验，每台风机基础抽检3个点，不合格立即补灌。
