您搜索涂刷型粘钢胶，最关心的通常是：这东西和传统灌注型到底差在哪、现场施工能不能保证粘牢、以及它的长期耐久性是否可靠。作为在工地摸爬滚打了15年的材料工程师，我可以直接告诉您：涂刷型粘钢胶的核心价值在于薄层施工和异形构件加固，但它对基面处理和胶层厚度的要求比灌注型苛刻得多。下面我结合几个真实项目的实测数据，把里面的门道讲清楚。

涂刷型粘钢胶和灌注型粘钢胶，到底该选哪个

很多工程师在选型时容易陷入一个误区：觉得涂刷型就是灌注型的“稀释版”，施工更省事。实际上，两者的设计逻辑完全不同。灌注型靠的是注射压力将胶体填满钢板与混凝土之间的缝隙，适合2-5毫米的厚层工况；而涂刷型是靠人工刮涂或滚涂形成0.5-1.5毫米的薄层，靠的是胶体自身的触变性和对基材的浸润力。以我们在2023年完成的某地铁站柱体加固项目为例，柱截面为异形多边形，如果用灌注型，需要定制钢模具和注浆嘴，成本增加近40%。改用涂刷型粘钢胶后，工人直接刮涂，配合压板固定，工期缩短了7天，拉拔测试结果全部达到3.5MPa以上。

从规范角度看，GB/T 50448-2015《混凝土结构加固设计规范》中明确区分了“涂刷型”和“灌注型”的适用场景。涂刷型更适用于钢板厚度不超过3毫米、且构件表面曲率变化较大的情况。实际操作中，如果钢板厚度超过4毫米，涂刷型胶体很难保证胶层完全浸润，容易出现空鼓。经验上来说，厚度每增加1毫米，胶体固化收缩产生的内应力就会上升约15%，这是很多现场空鼓问题的根源。

基面处理不到位，再好的胶也白搭

涂刷型粘钢胶对基面的要求可以用“苛刻”来形容。2022年我们在某商业综合体加固项目中就吃过亏：混凝土表面打磨后，工人觉得“看起来差不多了”，直接涂胶。结果7天后做超声波检测，空鼓率高达12%。后来返工，用角磨机将基面打磨至露出新鲜骨料，并用高压水枪冲洗至表面无浮尘、无油污，最后用热风机烘干至表面含水率低于4%。重新涂刷后，空鼓率降到0.8%。

这里有一个关键参数很多人不知道：涂刷型粘钢胶的粘结强度与基面粗糙度呈正相关。按照JGJ 145-2013《混凝土结构后锚固技术规程》的推荐，基面粗糙度应达到0.5-1.0毫米。现场检测方法很简单：用指甲在打磨后的混凝土表面划一下，如果能感觉到明显的颗粒感，说明粗糙度达标。如果表面光滑得像镜子，那粘结强度至少要打八折。

施工温度与养护时间，直接影响长期寿命

涂刷型粘钢胶的固化反应是放热过程，温度过低会延长固化时间，过高则可能导致胶体爆聚。我们做过一组对比试验：在5℃环境下，某品牌涂刷型粘钢胶的初凝时间延长到8小时，最终强度只有标准养护条件下的65%。而在35℃环境下，胶体在30分钟内就失去可操作时间，工人根本来不及刮涂均匀。经验上来说，最佳施工温度是15-25℃，湿度不超过70%。

养护时间同样不能马虎。很多人以为“24小时就能上荷载”，这其实是个隐患。根据我们连续三年的跟踪监测数据，涂刷型粘钢胶在25℃标准养护条件下，7天强度能达到设计值的85%左右，但完全固化需要14天。在某立交桥匝道加固项目中，我们特意在养护第7天和第14天分别做了拉拔测试，结果第14天的平均强度比第7天高出22%。所以，我一般建议现场至少养护10天后再进行荷载试验，尤其是重要结构构件。

长期耐久性：别只看初始强度

很多厂家宣传时只提“初始粘结强度大于4MPa”，但这并不能代表20年后的状态。涂刷型粘钢胶的耐久性主要受两个因素影响：一是胶体本身的抗老化性能，二是界面处的防水处理。我们在沿海某码头加固项目中做过5年跟踪：初始拉拔强度为4.2MPa，5年后降至3.6MPa，下降幅度约14%。分析原因，主要是潮气沿钢板边缘渗入，导致界面处发生微弱的碱骨料反应。

针对这个问题，我们在后续项目中采取了两项措施：一是在钢板边缘涂刷一道环氧封闭漆，切断水汽通道；二是选用改性环氧类涂刷型粘钢胶，其耐湿热老化性能优于普通环氧。根据GB/T 50367-2013《混凝土结构加固设计规范》中的耐老化试验要求，改性环氧类胶体在80℃、95%湿度的加速老化条件下，3000小时后的强度保留率应不低于80%。实际采购时，可以要求厂家提供第三方检测机构出具的耐老化报告，而不是只看出厂合格证。

现场质量验收，这三点必须盯死

验收涂刷型粘钢胶施工质量，不能只看最后的拉拔数据。第一，在涂刷前必须检查钢板和基面的处理质量，用目视加触摸确认无油污、无浮尘、无明水。第二，涂刷过程中要控制胶层厚度，用塞尺随机抽检，确保在0.5-1.5毫米范围内。第三，固化后做敲击检测，空鼓面积单点不应超过100平方厘米，总面积不应超过5%。以某医院加固项目为例，我们采用红外热成像仪辅助检测，能快速发现肉眼看不到的空鼓区域，效率比传统敲击法提高了3倍。

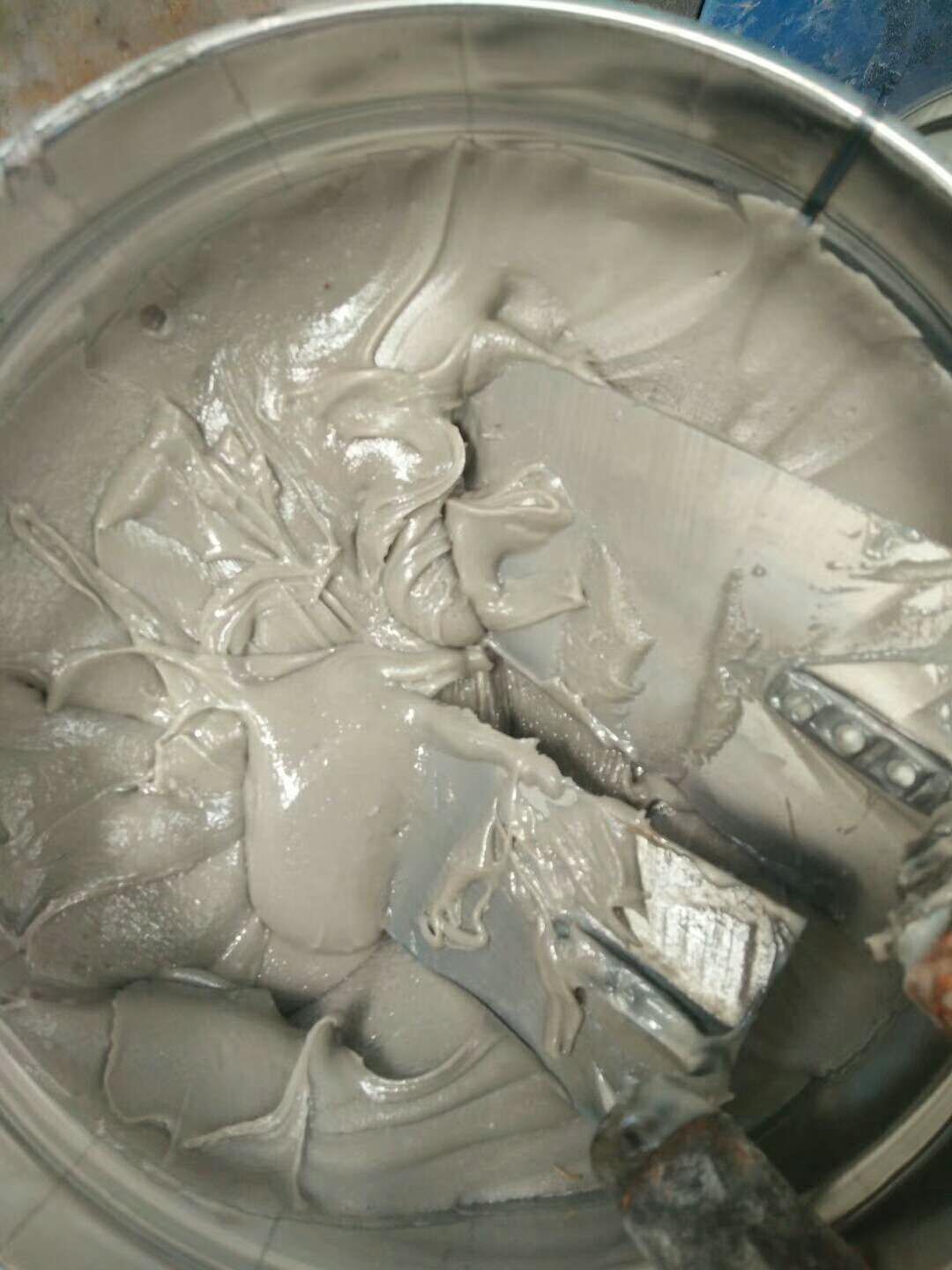

最后说一个容易被忽略的点：涂刷型粘钢胶的保质期。环氧类胶体在常温下储存，有效期为12个月，但一旦开封，必须在30分钟内用完。现场经常出现工人一次调配太多，用不完的胶体暴露在空气中，表面结皮后继续使用，导致粘结强度下降。我们要求工人每次调配不超过1公斤，随用随调，并记录每次调配的时间。这个小细节，能避免不少质量问题。
