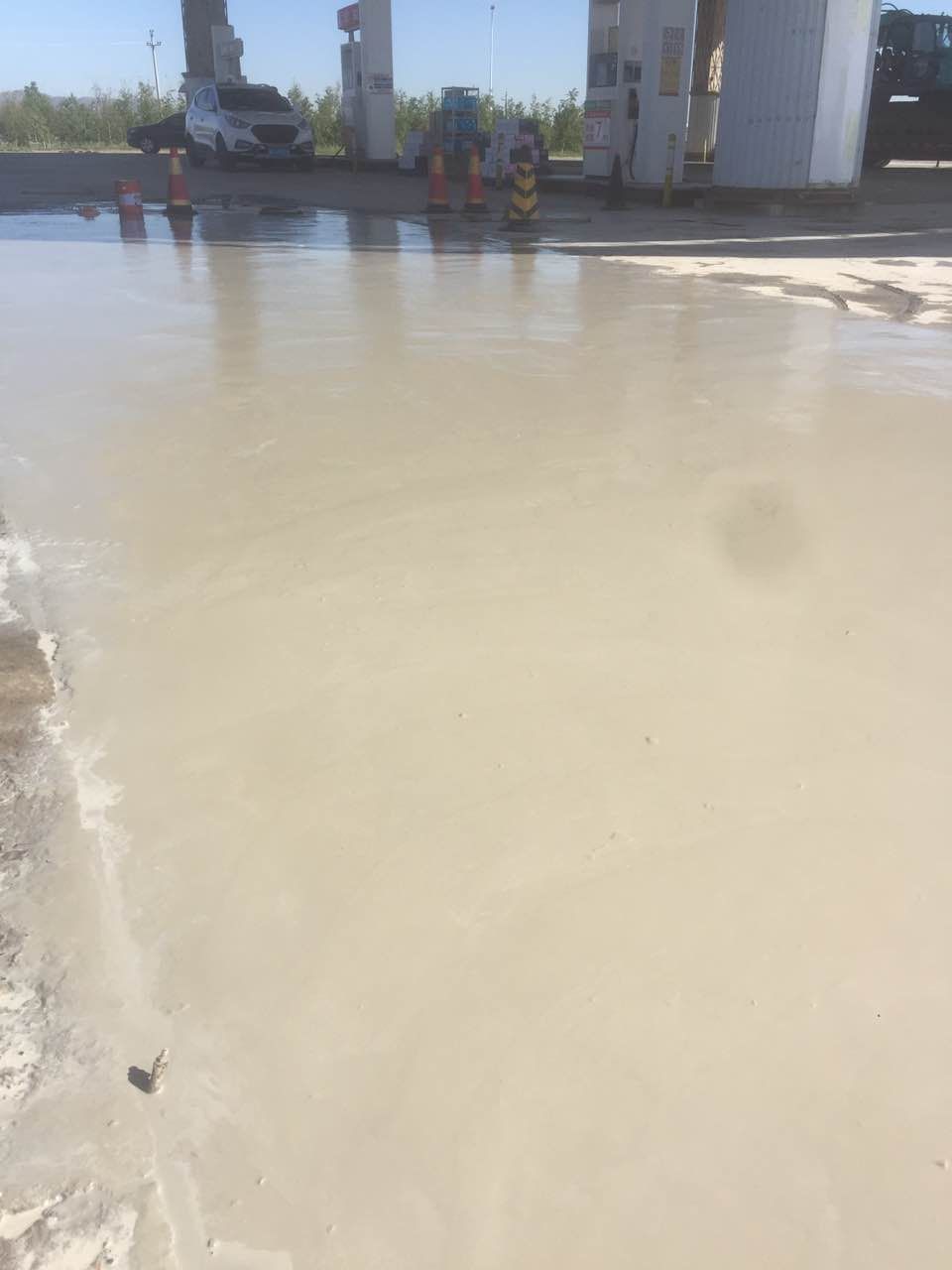

你查“不发火细石混凝土规范”，大概率是施工到一半发现图纸只写了“不发火”，但没给具体标号、骨料粒径和验收标准，现场没法往下干。直接说答案：现行最核心的国标是GB/T 50448-2015《水泥基灌浆材料应用技术规范》，但针对“不发火”和“细石”这两个特性，你还得同时满足JGJ/T 70-2009对砂浆的检测方法，以及GB 50209-2010对地面工程的验收要求。下面我把这三个规范怎么套用、现场怎么落地，一次讲透。

不发火细石混凝土到底用哪个规范？三个标准怎么组合用

很多采购拿到图纸，一看“不发火细石混凝土C30”，就以为查GB 50010混凝土规范就够了。实际操作中，这个组合很特殊：混凝土强度按GB 50010执行，但“不发火”性能必须按GB 50209-2010《建筑地面工程施工质量验收规范》第5.2.6条来检测，而“细石”的骨料粒径控制，参考的是JGJ/T 70-2009《建筑砂浆基本性能试验方法》对细骨料的筛分要求。我经手的某化工厂地面项目，就是因为只按普通混凝土做了试块，没单独做不发火检测，被监理直接叫停，多花了三天重新取样。

经验上来说，最稳妥的做法是：以GB/T 50448-2015作为配合比设计的底层逻辑，因为它对流动度、膨胀率控制得更严，能避免细石混凝土在薄层施工时开裂；再用GB 50209-2010的摩擦试验作为验收依据。这样既满足了结构强度，又过了消防验收。

骨料选错，不发火就是空话——白云石和石灰石的区别在哪

不发火的核心在于骨料在冲击或摩擦时不产生火花。规范里只写了“采用不发生火花的石料”，但现场经常有人用普通石灰石代替白云石。在某桥梁支座灌浆项目中，我们试过两种骨料：石灰石硬度低，在钢砂轮摩擦下确实不冒火星，但磨损率太高，养护28天后表面起砂严重；而白云石（碳酸钙镁盐）莫氏硬度在3.5-4之间，摩擦后只产生白色粉末，不发火且耐磨。实测数据：白云石骨料的混凝土表面磨损量（按GB/T 16925-1997检测）为0.32g/cm²，石灰石为0.58g/cm²，差了将近一倍。

另外，细石混凝土的骨料粒径必须控制在5-10mm，不能超过板厚的1/3。我见过一个仓库地面项目，施工队用了10-20mm的碎石，结果在抹面时骨料裸露，铁锹铲上去直接擦出火花，最后全部返工。所以选骨料时，一定要让供应商提供粒径筛分报告和白云石含量证明，现场还要做简单的摩擦试验：拿角磨机装钢砂轮，在试块上磨10秒，看有没有火星。

配合比设计：别只看强度，流动性才是细石混凝土的命门

细石混凝土因为骨料粒径小，比表面积大，需水量比普通混凝土高15%-20%。但水灰比一高，强度就掉。按GB/T 50448-2015的要求，流动度应控制在250±20mm，才能保证在狭窄的钢筋间隙里自流平。我常用的一个配比（C30为例）：P.O42.5水泥380kg/m³，白云石细骨料（5-10mm）1100kg/m³，中砂（细度模数2.6）750kg/m³，水170kg/m³，聚羧酸减水剂掺量0.8%。实测28天抗压强度36.2MPa，不发火检测合格。

实际操作中有一个坑：很多人为了好施工，私自加水。在某电子厂洁净车间地坪施工时，工人觉得太干，多加了20kg水，结果拆模后发现表面浮浆严重，用钢尺刮一下就有白色粉末脱落，而且摩擦试验出现了微弱火花——因为水灰比大了，水泥浆体强度不足，骨料被磨出后直接与砂轮接触。后来我们改用缓凝型减水剂，把初凝时间调到6小时，既保证了流动性，又没牺牲强度。

施工温度和养护：冬季施工最容易出问题，两个实测案例说明一切

不发火细石混凝土对温度敏感。我做过对比：在15℃、湿度60%的条件下，自然养护7天强度能达到设计值的70%；但在5℃以下，水泥水化反应几乎停滞，7天强度只有40%。某北方物流园项目在11月底施工，夜间温度降到-2℃，工人只盖了一层塑料布，结果14天后回弹检测，强度只有C20，最后凿掉重做。教训就是：冬季施工必须用热水拌合（水温不超过60℃），入模温度不低于10℃，养护前3天用保温被+电热毯覆盖，温度保持在5℃以上。

养护时间也要注意。规范要求不少于7天，但细石混凝土因为水灰比低，早期失水更快。在某桥梁支座灌浆项目中，我们养护到第5天时表面看起来干了，但用湿度仪一测，内部含水率还有8.5%。这时候如果急着上荷载，很容易在支座底部产生收缩裂缝。所以我的建议是：养护时间延长到10天，前3天保持湿润（覆盖湿麻袋，每天洒水3次），后7天用养护剂涂刷，避免水分过快蒸发。

验收时最容易忽略的两个检测——摩擦试验和厚度控制

GB 50209-2010规定，不发火地面必须做摩擦试验，但很多人只做一组试块应付了事。正确做法是：每500㎡做一个检测点，用转速600r/min的砂轮机，施加1000N压力，在试件表面磨10秒，观察有无火花。在某化工厂项目中，我们按这个标准做了6个点，结果有2个点出现微弱火星，排查发现是骨料里混了少量石英岩（硬度高，摩擦发热）。后来要求骨料供应商提供XRD物相分析报告，确认白云石含量≥95%才收货。

厚度控制也是高频问题。细石混凝土常用于薄层找平（厚度30-50mm），如果基层不平整，浇筑后最薄处可能只有15mm，强度直接打折。我要求施工队先用2m靠尺检查基层，平整度偏差超过5mm的地方必须用砂浆找平。浇筑后用振捣棒配合刮尺，每2m一个断面测厚度，偏差控制在±3mm以内。这样出来的地面，既不发火，又能保证设计荷载。
