搜索“无收缩高强灌浆料cgm”的同行，多半是碰到了设备基础灌浆后出现裂缝、或者地脚螺栓锚固力不足的棘手问题。CGM系列材料（水泥基灌浆料）确实是解决这类问题的标准答案，但选对型号和把规范GB/T 50448-2015吃透只是第一步，真正决定成败的往往是现场那桶水的温度和搅拌的手法。

CGM灌浆料的核心指标，别只盯着强度看

很多采购单上只写“CGM-1”或“CGM-4”，对应的是《水泥基灌浆材料应用技术规范》里的流动度和强度等级。但以我去年在西南某水电站机组安装的经验来看，真正考验材料的是“竖向膨胀率”和“3h泌水率”。国标要求竖向膨胀率在0.02%-0.5%之间，可实际施工中，如果膨胀率控制不好，灌浆层会在硬化后与基座脱开，敲上去空鼓，那才是真麻烦。我们当时实测了三个批次的CGM材料，发现28d抗压强度能做到85MPa以上不难，难的是24h内膨胀稳定，不出现二次收缩。

经验上来说，选材时除了看出厂报告，最好要求供应商提供同批次材料在模拟施工温度下的“膨胀率-时间曲线”。因为不同季节、不同水温，膨胀剂的反应速率差别很大。夏季30℃水温下，膨胀反应会在45分钟内完成，而冬季5℃水温下，可能要延长到2小时，这个时间差会直接影响灌浆的密实度。

搅拌用水：最容易被忽视的变量

在某高铁预制梁场的支座灌浆施工中，我们吃过一次亏。当时用了CGM-1型材料，严格按照13%-14%的用水量搅拌，结果流动度始终达不到290mm的施工要求。后来排查发现，问题出在拌合水上——现场用的是刚从深井抽上来的冷水，温度只有8℃。水泥基灌浆料的流变特性对水温极其敏感，8℃的水比20℃的水黏度高出近30%。我们当场把水加热到20-25℃，流动度立刻达标，终凝时间也从6小时缩短到4.5小时，抢回了半天工期。

实际操作中，建议施工队备一个测温枪，搅拌前测水温。如果水温低于15℃，用热水兑到20-25℃；高于30℃，用冰水降温。这个细节在规范里没有明写，但做过的项目都懂，它是保证灌浆料“无收缩”特性的关键前提。

支模与排气：决定灌浆密实度的最后一关

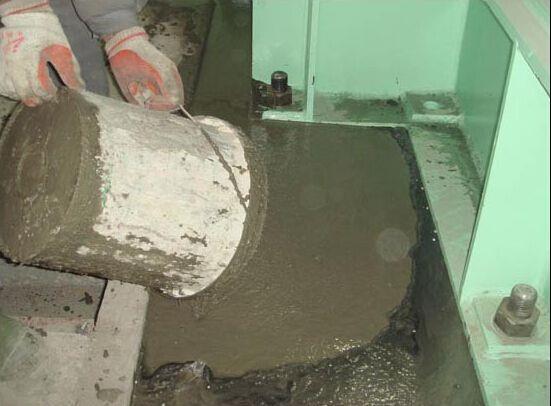

很多人以为灌浆料流动性好，随便倒进去就行。在某化工厂压缩机基础的二次灌浆中，我们遇到过灌浆层表面平整，但底部出现蜂窝状空洞的情况。切开后分析，是因为模板只留了进浆口，没有预留排气孔。CGM灌浆料虽然自流平，但流速过快时，空气会被裹挟在浆体里，尤其当灌浆厚度超过50mm时，气泡很难自行排出。

我的做法是：在模板最高点和对角位置钻几个直径6mm的排气孔，灌浆时看到浆体从排气孔均匀流出再封堵。对于长度超过3米的灌浆段，要采用“分段灌浆、高位排气”的工艺，中间设挡板，先灌一段，等浆体爬升到另一段排气孔冒浆后，再打开下一段。这样做出来的灌浆层，敲击检查时声音清脆，没有空鼓。

养护：从“浇完不管”到“温控保湿”

在某钢厂轧机基础灌浆后，我们做了对比试验。一组按规范覆盖湿麻袋养护7天，另一组采用“保温膜+电热毯”恒温20℃养护。结果28d后，恒温养护组的抗压强度达到92MPa，而自然养护组只有78MPa，且表面出现了细微的干缩裂纹。CGM灌浆料的水胶比低，早期水化热集中，如果养护跟不上，表层水分蒸发快，很容易在3-7天出现塑性收缩裂缝。

实际施工中，我要求班组在灌浆完成初凝后（约2-3小时），立即覆盖塑料薄膜保湿，12小时后换覆湿麻袋并淋水。如果是冬季施工，还要在模板外侧包裹保温棉，保持灌浆层温度不低于10℃。养护时间不能少于7天，有抗冻要求的部位延长到14天。这一点在GB/T 50448-2015第7.3条里有明确要求，但很多现场为了赶工期，只养3天就拆模，结果后期强度上不去。

一个真实案例：某立交桥支座灌浆的教训

2019年，我参与过一座城市立交桥的支座更换项目。原设计用CGM-1型灌浆料，现场施工时正好赶上梅雨季，空气湿度95%，气温28℃。工人为了赶进度，把一袋25kg的灌浆料一次性倒入桶里，然后加足水猛搅。结果浆体流动度太大，灌入支座底后，有部分浆体从侧缝流失，导致实际灌浆厚度不足20mm。更严重的是，因为搅拌不均匀，局部区域的水泥和骨料分离，28d取芯检测时，强度只有设计的70%。

最后只能凿掉重做。第二次施工时，我们改用“先干拌15秒，再加水搅拌3分钟”的工艺，严格控制水料比，并在支座四周设置了密封胶条防止漏浆。灌浆完成后，用红外测温仪监测水化热，确保温度梯度不超过15℃。这次检测全部合格，服役至今已超过5年，未出现任何沉降或裂缝。这个案例说明，CGM材料本身没问题，出问题的大多是施工细节。
