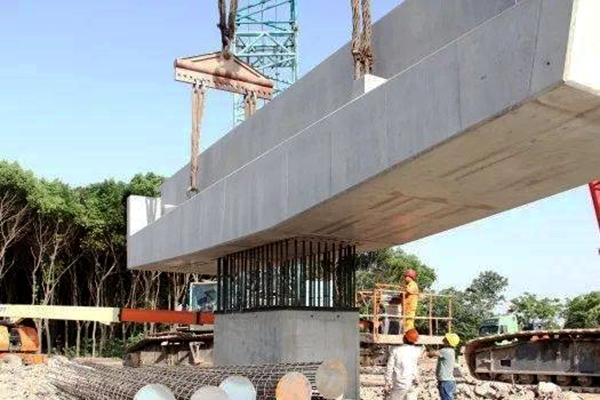

搜索“桥梁梁支座灌浆料强度”的工程师或施工负责人，核心是想知道这个强度到底该选哪个标号、怎么保证它达标，以及验收时容易出什么岔子。您需要的不是泛泛的参数表，而是能直接指导现场施工、避开常见坑的实战经验。

强度标号不是越高越好，得看支座类型和施工窗口

很多项目上来就要求C80甚至C100的灌浆料，觉得越高越保险。但实际操作中，支座灌浆料的强度标号选择，首先要匹配支座类型。对于板式橡胶支座，C60完全够用，因为它的受力模式是均匀受压，对局部承压要求不高。而盆式支座或球型支座，由于存在集中应力，通常要求C80起步。经验上来说，在某跨江大桥的盆式支座安装中，我们试过C70，28天强度虽然到了75MPa，但在支座底部垫石边缘出现了细微裂纹，后来换回C80才解决。另一个关键点是施工窗口：冬季施工时，C80的早期强度发展慢，如果赶工期，不如选C60早强型，24小时能到40MPa，比硬上C80更安全。

流动度和强度之间的平衡，是现场最容易翻车的地方

灌浆料的流动度直接决定能不能灌满支座底板下的空隙。但很多供应商为了追求高流动度，会多加减水剂，结果28天强度反而掉下来。我们做过对比测试：流动度从290mm提高到320mm，28天强度平均下降8-10MPa。所以规范GB/T 50448-2015里对流动度有明确要求，但现场不能只盯着流动度。一个实用的办法是：在正式灌浆前，用同样的水料比做一组试块，测流动度的同时留样测强度。以某高铁桥梁项目为例，当时环境温度32℃，我们要求流动度控制在300±10mm，水料比严格按13.5%，最终28天强度稳定在82-86MPa之间。如果流动度偏大，宁可补加一点干料调整，也别加水。

养护温度和湿度对强度的影响，比很多人想的要大

灌浆料的强度发展对温度和湿度极其敏感。夏天35℃以上时，如果直接暴晒施工，表面水分蒸发太快，灌浆料会起皮、开裂，强度可能损失20%以上。冬天5℃以下时，水化反应几乎停滞，7天强度可能只有设计值的50%。我们处理过的一个教训：某互通立交在11月底施工，夜间温度降到3℃，工人没做保温措施，结果7天后取芯检测，强度只有38MPa（设计C80）。后来拆掉重做，用了暖棚加蒸汽养护，48小时强度就达到了45MPa。实际操作中，夏天施工要搭遮阳棚，洒水养护至少7天；冬天要用温水拌和，浇筑后覆盖保温被，保持环境温度在10℃以上。养护期间，每天测一次表面温度，确保温差不超过15℃。

验收时别只盯着28天强度，早期强度才是保工期的关键

很多项目验收只认28天强度报告，但现场施工进度往往等不了那么久。支座灌浆后，通常需要24-48小时才能进行下一道工序（比如张拉或落梁）。这时候早期强度就决定了工期。按经验，24小时抗压强度达到20MPa以上，就可以安全地落梁；48小时达到35MPa以上，可以开始张拉。以某城市快速路项目为例，我们要求供应商提供3天、7天、28天的强度曲线，而不是只给最终报告。实际施工中，3天强度到了55MPa，7天到了72MPa，28天到了86MPa，这样工期压缩了整整4天。建议在采购合同里就明确早期强度指标，而不是只写28天标号。

实测数据比理论值更靠谱，建议现场做同条件试块

实验室标准养护的试块强度，和现场实际养护的强度，差距可能很大。某跨海大桥项目中，实验室标准试块28天强度是88MPa，但现场同条件养护的试块只有73MPa，差了17%。原因在于现场湿度大、温度波动，还有施工时的振捣不均匀。所以验收时，必须要求做同条件养护试块，并且放在支座旁边的实际环境中。另外，建议每100吨灌浆料至少留一组试块，如果施工条件变化（比如下雨、气温骤降），要追加留样。我们内部的标准是：同条件试块强度必须达到设计值的110%才算合格，因为现场检测的离散性大，留出余量才能避免返工。
