环氧树脂砂浆的施工，核心在于基层处理、配比精度和温湿度控制，三者缺一不可。很多人问怎么施工，其实是在问如何避免空鼓、开裂和强度不达标。下面我结合15年现场经验，把关键步骤拆开讲透。

基层处理：环氧砂浆施工的第一道生死线

环氧树脂砂浆对基层的粘结力，70%取决于基层处理质量。很多施工队用凿毛机简单拉毛就以为够了，这是后期空鼓的直接原因。经验上来说，混凝土基层必须做到“露骨料”——用铣刨机或高压水射流清除表面浮浆，露出粗骨料，粗糙度要达到SP3级以上（参照美国ICRI标准）。

处理完的基层必须干燥。环氧树脂砂浆的粘结机理是机械咬合与化学键合，基层含水率必须低于4%。现场可以用塑料薄膜法测试：铺1平米薄膜，用胶带密封四边，24小时后膜内无水珠，才符合施工条件。2023年我们在某跨海大桥桥墩修补项目中，就因为赶工期忽视了这一步，导致300平米修补层在服役3个月后大面积脱粘，最后全部返工。

还有一个容易被忽略的细节：基层的裂缝和蜂窝孔洞。环氧砂浆流动性差，无法渗入微小缺陷。处理方法是先用环氧底涂（低粘度）封闭毛细孔，再用修补胶泥填平深坑。底涂的涂刷要薄而均匀，用量控制在0.3-0.5kg/m²，刷完后等待表干（指触不粘手，约2-4小时，视温度而定）再施工砂浆。

配比与搅拌：别信“差不多”，要信称

环氧树脂砂浆是双组分体系，A组分为树脂+填料，B组分为固化剂。配比误差超过±2%，强度就会下降15%以上。实际操作中，我要求工人必须用电子秤称量，严禁“凭经验倒”。某电厂设备基础灌浆项目，工人用桶倒固化剂，结果多加了5%，导致砂浆在30分钟内爆聚（温度飙升到80℃），整批材料报废。

搅拌顺序也有讲究。先把A组分单独搅拌1分钟，让填料均匀分散；再倒入B组分，低速搅拌2分钟（转速不超过300rpm），避免卷入气泡。搅拌完成后静置1-2分钟消泡，再使用。冬季施工时（低于15℃），可以把A组分在40℃水浴中预热15分钟，降低粘度，便于搅拌和施工。但严禁用明火加热。

关于可操作时间，不同固化体系差异很大。通用型环氧砂浆在25℃时，可操作时间约30-45分钟；夏季35℃以上，会缩短到15分钟以内。建议每次搅拌量控制在10分钟内能用完，宁可多拌几次，也不要一次拌太多导致浪费。经验数据：一个熟练工人，每次搅拌5kg料，刚好能施工1平米（厚度5mm）。

施工手法：刮涂与压实，决定密实度

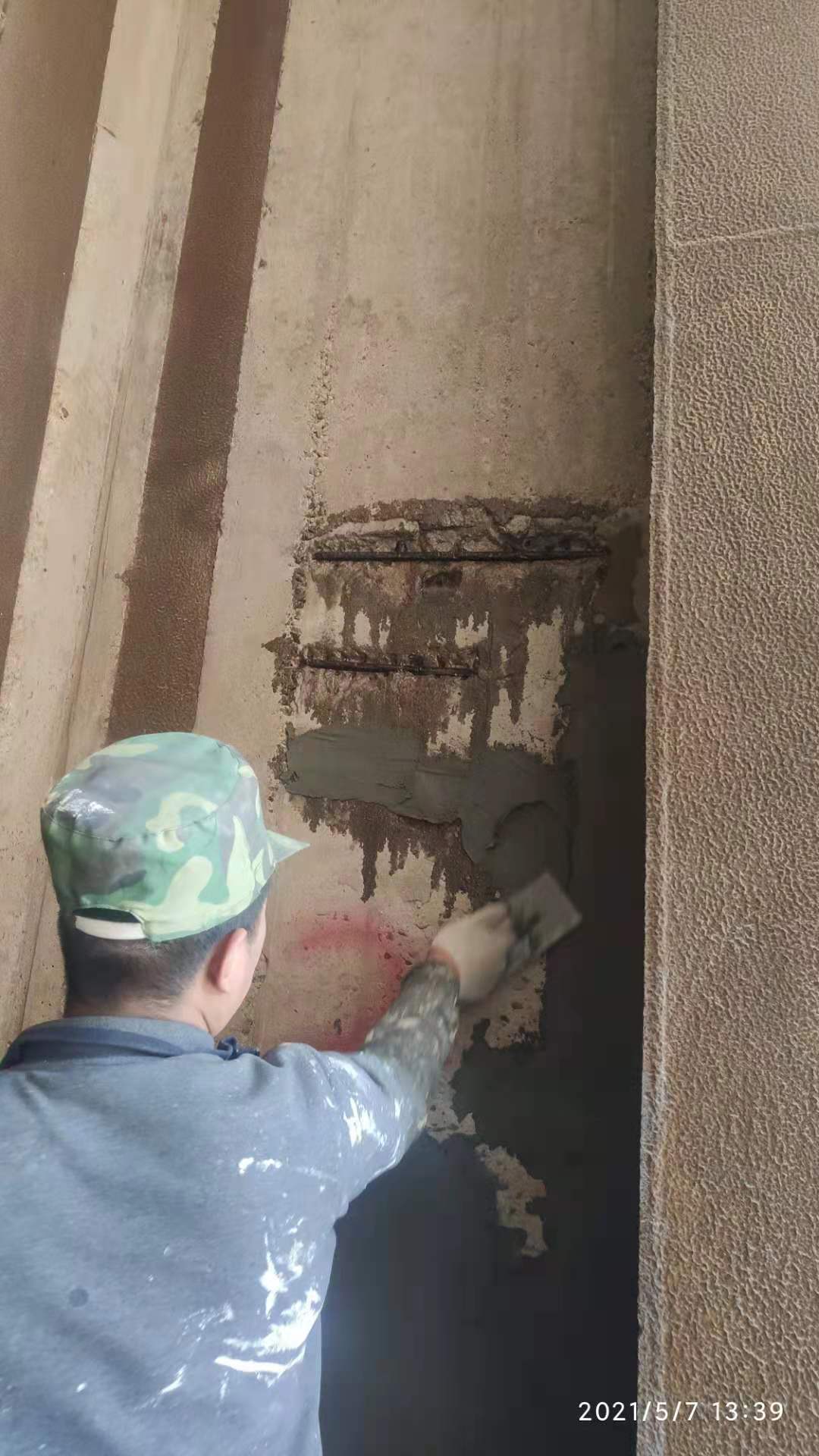

环氧砂浆的施工不是“抹上去就行”，而是“刮进去”。用钢刮刀把砂浆用力刮压到基层表面，确保与底涂完全接触，不留空腔。厚度超过10mm时，必须分层施工，每层厚度控制在5-8mm，待上一层表干后再刮下一层。一次成型太厚，固化放热集中，容易开裂。

压实是保证密实度的关键。刮涂后，用带齿的消泡滚筒（齿深2-3mm）来回滚压，排出内部气泡。滚压方向要交叉，先横向再纵向。对于边角、螺栓孔等复杂部位，用毛刷或小刮刀手工处理。某化工厂地坪项目，工人偷懒没用滚筒，结果固化后表面出现大量针孔（直径0.5-2mm），验收时被判不合格，最后磨掉重做。

收光时机要把握好。在砂浆开始凝胶（手指轻压有弹性，但不粘手）时，用钢抹子收光一次，能消除表面细微缺陷，提高平整度和抗渗性。收光太早，砂浆会粘抹子；太晚，砂浆已硬化，收不动。这个时间窗口在25℃下大约是施工后2-4小时。

养护与验收：别以为固化完就没事了

环氧砂浆的养护与水泥砂浆完全不同。水泥需要水养护，环氧需要干养护。施工后24小时内，环境温度必须保持在10-30℃，相对湿度低于75%。严禁洒水养护，水会破坏环氧与基层的粘结界面。可以用塑料薄膜覆盖，防止灰尘污染和水分凝结。

完全固化时间取决于温度。25℃下，24小时可达到最终强度的70%，允许轻载行走；72小时达到90%，可承受设计荷载；7天达到100%。温度每降低10℃，固化时间延长一倍。冬季5℃施工时，固化时间可能长达14天。某冷库项目在0℃环境施工，业主以为7天就能投入使用，结果28天后强度才达到设计值的80%，延误了工期。

验收标准参照GB/T 50448-2015《水泥基灌浆材料应用技术规范》中关于环氧类材料的条款。现场主要检测：粘结强度（拉拔法，不低于2.0MPa）、抗压强度（标准试块，不低于设计值）、空鼓面积（敲击法，单块空鼓面积不超过400cm²）。我们项目上常用的方法是：用2米靠尺检查平整度，偏差不超过3mm；用回弹仪测表面强度，与同条件试块对比。

常见失败案例与对策：从事故中学到的经验

案例一：某桥梁支座灌浆，施工温度38℃，工人按常规配比施工，结果砂浆在搅拌桶内10分钟就硬化了，根本来不及浇筑。对策：高温环境下，改用缓凝型固化剂，或者将材料冷藏至15℃再使用。同时，每次搅拌量减半，加快施工节奏。

案例二：某污水处理池内壁防腐，基层潮湿（含水率6%），工人强行施工。结果3个月后，环氧砂浆大面积剥落，露出锈蚀的钢筋。对策：含水率超标时，必须用热风枪或红外加热板烘干基层。如果无法彻底干燥，改用湿固化型环氧树脂，这类材料能在潮湿面粘结，但价格高30%。

案例三：某地坪修补，施工后第二天出现大量微裂纹。分析原因是：配比时固化剂用量偏少，导致交联密度不足，收缩应力集中。对策：严格按厂家推荐配比，误差控制在±1%以内。同时，在砂浆中掺入3-5%的柔性填料（如聚丙烯纤维），能有效分散收缩应力。

经验上来说，环氧砂浆施工的成败，80%在准备阶段，10%在操作细节，10%在养护。把基层处理干净、配比称准、温度控制好，这个活儿就干成了八成。
