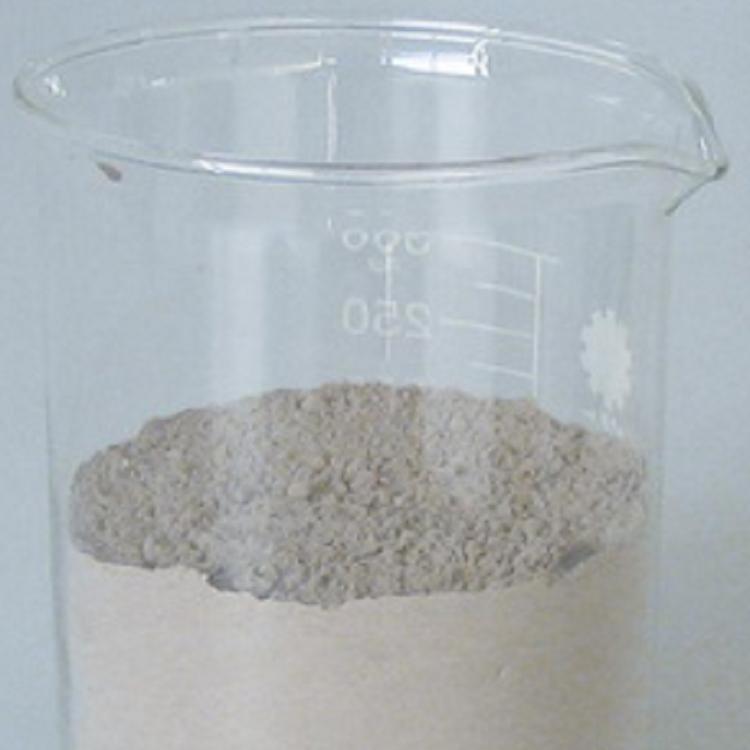

超细水泥800目指的是平均粒径在5微米以下、比表面积≥800㎡/kg的特种灌浆材料，主要解决常规水泥无法注入微细裂缝（<0.2mm）的难题。施工中常见误区是把它当普通水泥用，其实它的核心价值在于高渗透性和微膨胀补偿收缩，适用于大坝裂缝、地铁防渗和精密设备基础灌浆。

800目到底多细？和普通水泥差在哪

普通硅酸盐水泥的比表面积通常在300-400㎡/kg，平均粒径20-30微米。超细水泥800目的比表面积达到800㎡/kg以上，平均粒径≤5微米，这意味着它能注入0.1mm以下的裂缝，而普通水泥浆液在0.3mm以上裂缝中就容易堵住。实际操作中，800目超细水泥的浆液稳定性也更好，静置2小时基本不泌水，普通水泥半小时就开始分层。

需要注意的是，市场上标称“800目”的产品，实际细度差异很大。按GB/T 50448-2015附录A的检测方法，必须用激光粒度仪验证D50≤5μm，且D90≤15μm，否则灌浆效果会大打折扣。我在某水电站坝基处理时遇到过标称800目、实测D50达到8μm的产品，结果灌浆压力升到2MPa都注不进去，换了合格材料后0.8MPa就顺利完成了。

核心技术指标：强度、流动度、凝结时间怎么选

超细水泥800目的3天抗压强度≥30MPa，28天≥60MPa，抗折强度3天≥5MPa、28天≥7MPa，这是JG/T 408-2019《水泥基灌浆材料》中II类产品的底线。但实际工程中，更关键的是流动度和凝结时间。流动度按GB/T 50448测试，初始流动度应≥300mm，30分钟流动度损失不超过50mm，否则现场施工时间不够。

凝结时间可以根据工程需要调整：堵漏抢险用初凝20-30分钟的快凝型，大坝帷幕灌浆用初凝2-4小时的缓凝型。调整方法是在工厂生产时加入专用缓凝剂或促凝剂，现场不建议自行添加，因为超细水泥的比表面积大，外加剂掺量偏差0.1%就可能造成凝结时间失控。以某地铁联络通道加固为例，原设计用初凝45分钟的材料，实际现场温度35℃，凝结时间缩短到20分钟，泵送管路差点堵死，后来换成初凝1.5小时的配方才解决问题。

施工关键参数：水灰比和灌浆压力怎么定

超细水泥800目的水灰比通常控制在0.6-1.0之间。水灰比越大，流动度越好、渗透性越强，但强度会下降、凝结时间延长。经验上来说，灌浆0.1-0.3mm的微细裂缝时，水灰比取0.8-1.0；灌浆0.3-0.5mm的裂缝时，水灰比取0.6-0.8。以某水库坝体裂缝处理为例，0.15mm宽的裂缝用0.9水灰比、0.6MPa压力，灌浆饱满度达到95%以上。

灌浆压力要控制在0.3-1.5MPa，具体取决于裂缝宽度和结构强度。压力太大容易劈裂混凝土，太小浆液充填不密实。实际操作中，压力升到设计值后保持3-5分钟，观察吸浆量降到0.1L/min以下即可停止。温度对施工影响很大：低于5℃时浆液粘度增大、流动性变差，需要加热水拌合（水温≤40℃）；高于35℃时凝结时间会缩短30%-50%，要适当降低水灰比或换用缓凝型产品。

常见应用场景：哪些地方必须用它

超细水泥800目主要用在普通水泥浆液无法渗透的微细裂隙中。水利工程中，坝体裂缝灌浆、地下防水帷幕、防渗堵漏是典型场景，渗透系数要求≤1×10⁻⁶cm/s。以某水电站大坝为例，坝基存在0.1-0.3mm的微细裂隙，用普通水泥灌浆后压水试验显示透水率仍为5Lu，换成超细水泥后降到1Lu以下。

建筑加固领域，它用于混凝土结构裂缝修复、不均匀沉降纠偏和软弱地基加固。某高层建筑因地下水位变化导致基础沉降差达15mm，用超细水泥800目进行补偿灌浆，注浆量控制在200-300kg/m³，最终沉降差恢复到3mm以内。道路桥梁工程中，机场跑道、桥梁支座、隧道衬砌的沉降处理和加固也是它的强项，28天抗压强度能达到60MPa以上，满足JTG/T J22-2008《公路桥梁加固设计规范》的要求。

验收标准：怎么判断灌浆质量合格

灌浆质量的验收主要看三个指标：一是压水试验，透水率≤3Lu才算合格；二是取芯检测，芯样抗压强度≥设计值的85%；三是无损检测，用地质雷达或声波CT检查灌浆密实度，要求≥90%。按GB 50204-2015《混凝土结构工程施工质量验收规范》，灌浆后7天进行压水试验，28天取芯检测强度。

现场常见的质量问题包括：灌浆不饱满（原因是压力不够或水灰比偏大）、强度不足（原因是水灰比过大或养护不到位）、裂缝再次开裂（原因是材料收缩或结构变形）。以某隧道衬砌灌浆为例，取芯发现芯样表面有蜂窝，分析原因是灌浆时压力从0.8MPa突然降到0.3MPa，浆液回流造成空洞，后来改为分级稳压灌浆（0.6MPa保压3分钟→0.8MPa保压5分钟），问题才解决。
