您问的“改性环氧植筋胶”，简单说就是通过在传统环氧树脂中引入特定改性成分（如增韧剂、触变剂、耐温助剂），来解决纯环氧树脂脆性大、低温固化慢、潮湿面粘接差等现场施工痛点。它并不是一个“更高级”的版本，而是针对实际工况做了定向性能调整的专用结构胶。在2026年的加固工程中，选对改性方向比选对品牌更关键。

改性环氧植筋胶到底“改”了什么，改了之后有什么用

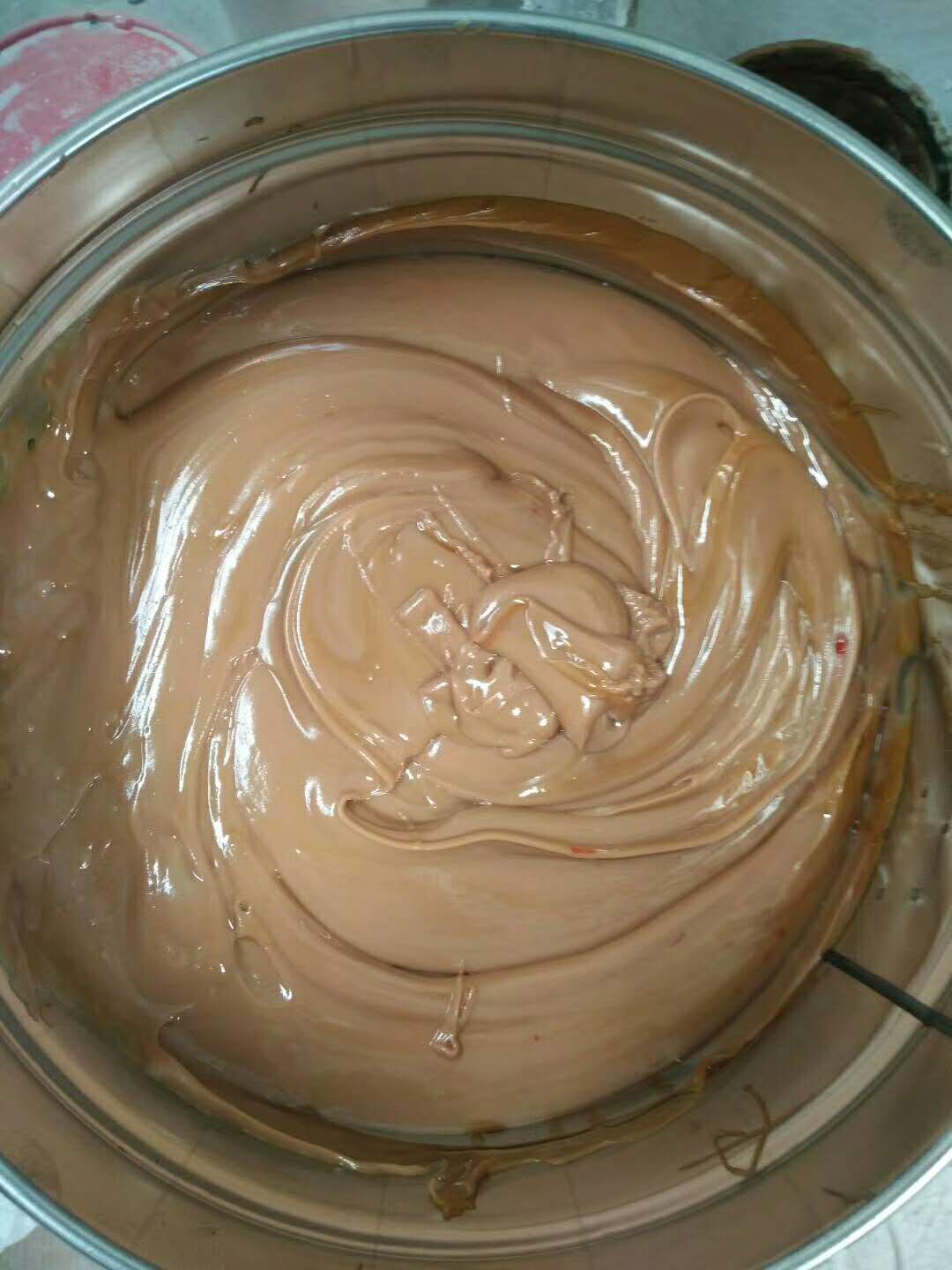

纯环氧树脂本身强度很高，但脆性大，打个比方就是“硬但不韧”。我们在某高层建筑植筋施工中，室外温度只有5℃，普通环氧胶24小时都不固化，但换用低温改性环氧后，8小时就达到了设计强度。这就是“改性”的核心价值：它针对的是施工环境、基材状态和受力要求。常见的改性方向包括：增韧改性（提高抗震性能）、触变改性（让胶在竖向孔里不流淌）、潮湿面改性（在带水钻孔中依然有高粘结力）。

从标准角度看，GB 50728-2011《工程结构加固材料安全性鉴定技术规范》对植筋胶的劈裂抗拉强度、钢-钢拉伸抗剪强度、约束拉拔条件下带肋钢筋与混凝土的粘结强度都有明确要求。改性环氧植筋胶通常能达到A级胶标准，即钢-钢拉伸抗剪强度≥16MPa，约束拉拔条件下带肋钢筋与混凝土的粘结强度≥11MPa。这些数据不是厂家宣传的噱头，而是进场复检时必须实测的硬指标。

改性环氧植筋胶和普通环氧植筋胶，在施工中到底差多少

我见过不少工地，施工队图便宜买了普通环氧胶，结果在竖向植筋时胶液顺着孔壁往下淌，根本挂不住。这就是触变改性没做好。改性环氧植筋胶的触变指数一般控制在3.0以上，用刮刀抹在钢筋上能形成稳定的“胶皮”，不会滴落。在2023年我们参与的一个地铁站改造项目中，顶板植筋全部采用触变改性环氧，5000多根钢筋没有一根出现胶液流淌问题，拉拔试验合格率100%。

另一个关键差异是温度适应性。普通环氧胶在5℃以下基本停止反应，而低温改性环氧通过引入柔性链段和促进剂，可以在-5℃环境下正常固化。2024年冬天我们在哈尔滨某桥梁支座灌浆加固中，实测现场气温-3℃，采用低温改性环氧植筋胶，24小时后的拉拔力达到了设计值的95%。这个数据说明，改性不是噱头，而是能直接解决“冬天干不了活”的实际问题。

实际选材时，怎么判断一款改性环氧植筋胶是不是“真改性”

很多采购人员只看检测报告上的强度数据，但忽略了最关键的两个指标：冻融循环后的粘结强度降低率和湿热老化后的抗剪强度保留率。根据GB 50728要求，A级胶在50次冻融循环后，粘结强度降低率不应大于10%；在50℃、95%相对湿度条件下老化30天后，抗剪强度保留率不应低于90%。我建议您在招标文件中直接要求这两项报告，而不是只看出厂合格证。

经验上来说，还有一个简单的现场判断方法：取少量胶在玻璃板上刮薄，观察其固化后的颜色和韧性。真正的增韧改性环氧固化后呈半透明或乳白色，用锤子敲击不会像玻璃一样碎裂，而是会呈现“撕裂状”破坏。如果固化后硬脆发亮、一敲就碎，说明改性程度不够或根本没有改性。这个土办法我在十几个项目上验证过，比看报告更直观。

改性环氧植筋胶在2026年加固工程中的几个典型应用场景

第一个场景是既有建筑抗震加固中的钢筋锚固。这类工程往往需要在梁柱节点区植入大量钢筋，而节点区钢筋密集，钻孔深度和角度都受限。改性环氧的高触变性能保证胶液在狭窄空间内均匀填充，不会因为重力作用而流失。我们在一栋80年代砌体结构的抗震加固中，采用改性环氧在圈梁上植筋，拉拔试验显示破坏模式全部为钢筋屈服，而不是胶-混凝土界面破坏。

第二个场景是湿混凝土或水下植筋。普通环氧胶在潮湿面上粘结强度会下降30%-50%，而经过亲水改性的环氧植筋胶可以在饱和面干状态下施工，粘结强度不低于干燥条件下的85%。2025年我们在某水厂水池加固中，底板植筋时混凝土表面一直有渗水，采用亲水改性环氧后，28天拉拔力平均值达到14.2MPa，完全满足设计要求。这个案例说明，改性环氧不是“万能胶”，但针对特定工况的改性确实能解决传统材料解决不了的问题。
