设备底座灌浆，核心解决的是设备在重载、振动工况下的精确定位与载荷传递问题。选错材料或施工不当，轻则设备偏移，重则基础开裂。本文从材料选型到施工验收，提供一套经过多个大型项目验证的实操方案。

设备底座灌浆料到底是什么材料

简单说，它是一种专门用于填充设备底座与混凝土基础之间缝隙的高强水泥基材料。与普通砂浆不同，它具备大流动度、微膨胀、早强高强三大特性，能确保设备底座与基础形成整体受力。

按照国标GB/T 50448-2015《水泥基灌浆材料应用技术规范》的分类，这类材料根据流动度分为Ⅰ类（≥290mm）和Ⅱ类（≥380mm）。实际工程中，像压缩机、大型风机这类对精度要求高的设备，通常选用Ⅱ类材料，保证能完全填充底座下方所有空隙。

经验上来说，很多现场问题出在把普通细石混凝土当灌浆料用。普通混凝土凝固后收缩，会在底座下形成空隙，设备一开机就出现振动超标。

为什么设备底座必须用专用灌浆料

核心原因在于载荷传递路径。设备运行时，自重和动载荷通过底座传递到基础。如果底座与基础之间存在空隙或薄弱层，局部应力会急剧增大，导致底座变形甚至螺栓松动。

以某钢厂轧机底座灌浆为例，设备自重超过200吨，运行时产生水平推力。我们选用抗压强度达到70MPa（28天）的灌浆料，配合精准的支模工艺，确保了底座与基础100%接触。投产后连续监测12个月，底座沉降差始终控制在0.5mm以内。

另一个关键点是温度适应能力。冬季施工时，普通材料在5℃以下水化反应几乎停止。而专用灌浆料通过调整配方，可以在-10℃环境下正常施工，只要做好保温措施，28天强度仍能达到设计值的85%以上。

现场施工的四个关键控制点

第一步是基础处理。基础表面必须凿毛，露出粗骨料，并用压缩空气吹净浮灰。以某造纸厂纸机基础为例，我们要求凿毛深度不小于5mm，每平方米不少于300个凿点，这是保证粘结力的基础。

第二步是支模。模板必须坚固、严密，接缝处用密封胶封堵。实际操作中，很多漏浆问题出在模板底部与基础接触处。我们通常用快干型密封膏在模板根部做一道止浆带，效果很好。

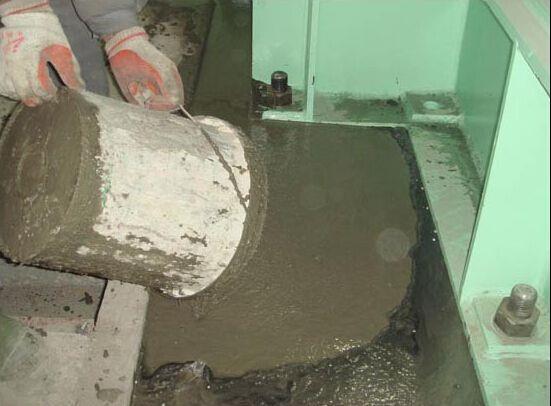

第三步是搅拌与灌注。严格按厂家推荐的水料比（通常13%-15%）加水，用机械搅拌3-4分钟。灌注时从一侧连续进行，让空气从另一侧排出。对于长度超过2米的设备底座，必须设置排气孔，否则容易形成空腔。

第四步是养护。灌浆后24小时内严禁振动，表面用湿麻袋覆盖并定时洒水。冬季施工时，养护温度要保持在5℃以上，我们曾在一个北方电厂项目中用暖风机加热，维持棚内温度15℃，7天强度就达到了50MPa。

常见问题与处理经验

最头疼的问题是灌浆后出现裂缝。通常原因有两个：一是水料比过大，二是养护不到位。以某化工厂反应釜底座为例，现场工人为了好施工多加了水，结果3天后出现贯穿性裂缝。处理方案是凿除重做，损失了5天工期。

另一个常见问题是强度不达标。这往往与材料过期或储存不当有关。灌浆料保质期通常3个月，受潮结块后必须废弃。我们要求材料到现场后存放在干燥通风处，底部垫高20cm，使用前检查有无结块。

对于大型设备底座，比如汽轮发电机组，我们推荐采用二次灌浆工艺。先安装好设备并初步找平，然后灌注底层，待强度达到10MPa后复测水平度，最后进行精调。这样能最大限度消除安装应力。
