隧道锚杆施工中，隧道混凝土锚固剂的选型和操作直接决定支护质量与工程安全。本文从材料性能、施工要点到验收标准，讲清楚如何用好隧道混凝土锚固剂，避免锚固失效。

材料性能指标与适用场景

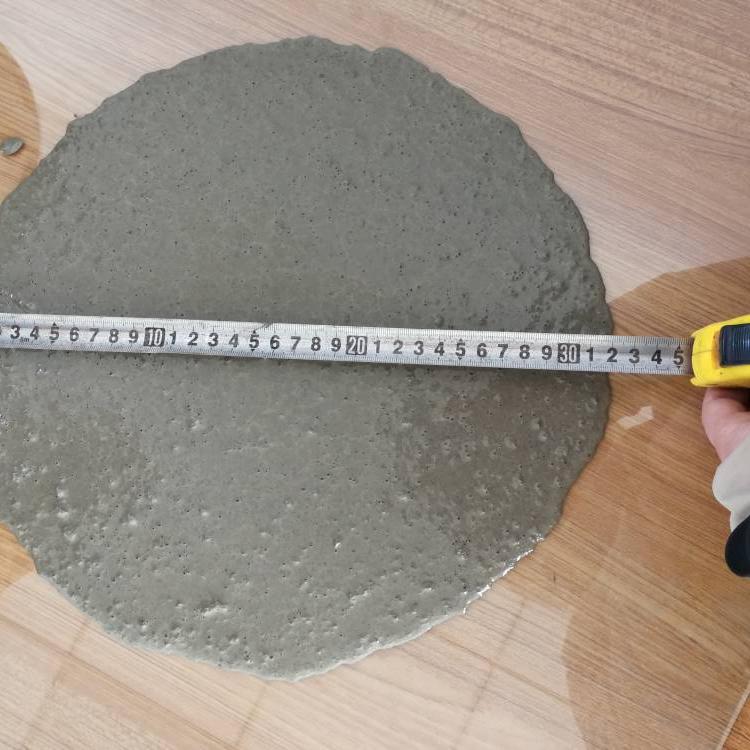

隧道混凝土锚固剂属于水泥基锚固材料，主要用于隧道、引水隧洞、煤矿巷道、桥墩加固、房屋抗震及冶金矿山等地下工程的锚杆支护快速施工，也可用于混凝土结构加固。按GB/T 50448-2015标准，锚固剂28天抗压强度应不低于40MPa，早期强度1天不低于20MPa；流动度初始值应≥300mm，30分钟保留值≥260mm；凝结时间初凝应在15～45分钟之间，终凝不超过60分钟。实际操作中，不同工程环境对凝结时间要求不同：围岩破碎或渗水严重的隧道，宜选用快凝型（初凝10～20分钟）；普通围岩支护可用标准型（初凝25～40分钟）。

锚固孔处理与配比要求

施工前，锚固孔壁必须保持湿润，但孔内不得有明水。经验上来说，用高压水冲洗孔壁后，需用空压机吹净积水，保证孔壁处于“润而不湿”状态。配制锚固剂时，严禁掺入其他添加剂或混合物。干粉型锚固剂机械搅拌时间控制在1～2分钟；手动搅拌时，先加入2/3的水搅拌2分钟，再加入剩余水继续搅拌至均匀、无干粉团块。水灰比应严格按产品说明控制，一般为0.30～0.35（质量比），水过多会降低强度，过少则影响流动度和填充密实度。

锚固剂浸水与送孔操作

使用药卷型（锚固剂包）时，浸水前应检查包装完整，按建议时间浸泡（通常为60～120秒），取出后包装纸不得破损。用刀片切开检查截面，应无干料芯。锚固时，先将搅拌好的浆体或浸水后的药卷送入孔底，再插入锚杆。锚杆插入后应旋转推进，保证杆体与孔壁间隙均匀，锚固剂充满间隙，无气泡或空隙。以某铁路隧道锚杆拉拔试验为例，按此操作，锚固力可达到设计值的1.2倍以上。废弃的锚孔必须用锚固剂填充密实，防止后期渗水或应力集中。

养护条件与质量验收

锚固完成后3小时内，应对锚固部位进行覆盖保湿养护，养护时间不少于24小时。养护期间环境温度宜保持在5～35℃，低于5℃需采取保温措施，高于35℃应洒水降温并覆盖湿布。质量验收依据GB 50204-2015和JGJ 145-2013，锚杆拉拔力检测按总锚杆数的1%且不少于3根进行，设计值不低于50kN时，实测值不得低于设计值的90%；锚固剂与孔壁的粘结强度应通过现场拉拔试验验证。常见问题处理：如发现锚杆松动或锚固剂不饱满，应钻孔补注专用灌浆料，严禁用普通水泥浆替代。

配套材料选用注意事项

在特殊工况下，如抗静电要求高的煤矿巷道，可选用金属骨料抗静电混凝土；水下或潮湿基面加固，优先用环氧树脂砂浆或环氧树脂灌浆胶；混凝土表面防护可用聚脲涂料、硅烷浸渍涂料。材料选型时，应核对设计图纸要求的性能指标（如抗压强度、粘结强度、抗渗等级），并参考GB 50367-2013和GB 50550-2010中对应材料的技术条件。以环氧树脂灌浆胶为例，其抗压强度应≥60MPa，与混凝土的正拉粘结强度≥2.5MPa，且满足混凝土内聚破坏要求。
