桥梁支座二次灌浆、设备基础螺栓锚固、地下工程渗漏治理——这些场景里，水泥基材料干缩开裂、冬季施工强度上不去的老问题，用水性灌浆料能直接解决。这种以水为分散介质、不含有机溶剂的灌浆材料，28天抗压强度能做到60MPa以上，流动度初始值≥300mm，关键是能在-5℃低温环境下正常水化，不收缩、不泌水。

水性灌浆料到底是什么材料，和传统水泥浆、环氧灌浆料有啥区别

从材料组成上看，水性灌浆料属于改性水泥基复合材料。它用特种水泥做基材，掺入聚羧酸系减水剂、塑性膨胀剂和纤维增强组分，再通过干粉预拌工艺生产。跟现场自拌的水泥浆比，它的流动度损失慢——30分钟流动度保留值还能保持在260mm以上，不像普通水泥浆20分钟就变稠没法灌了。

跟环氧树脂灌浆料比，水性体系的优势在于收缩补偿机制。环氧材料固化收缩率通常在0.5%-1.0%，需要加压灌注才能填满缝隙；而水性灌浆料依靠钙矾石晶体膨胀，在塑性阶段就能产生0.02%-0.05%的微膨胀，自然状态下就能实现密实填充。实际操作中，某跨海大桥的箱梁支座灌浆，环氧材料因为温度敏感出现界面脱粘，换成水性灌浆料后，粘结强度反而从2.8MPa提升到3.5MPa。

另一个关键区别是施工安全性。水性灌浆料没有环氧固化剂的刺激性气味，在隧道、地下室这类通风受限的场所，不需要额外配防毒面具。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，这类材料的氯离子含量要控制在0.03%以下，对钢筋没有锈蚀风险。

什么工况下必须用水性灌浆料，选型看哪几个核心参数

实际工程中，有三种情况优先选水性灌浆料。第一种是大型设备基础的一次灌浆，比如轧钢机底座、风力发电塔筒基础，要求24小时内达到设计强度的70%以便进行二次对中。第二种是冬季施工，环境温度在-5℃到5℃之间，普通水泥浆基本停止水化，而水性灌浆料通过掺入防冻组分，在-5℃条件下7天强度仍能达到30MPa。第三种是精细灌浆，比如预制构件连接节点、钢结构柱脚底板下灌浆，要求流动度大、自流平、不产生气泡。

选型时重点看三个参数。第一个是流动度，按GB/T 50448-2015的方法测试，初始流动度≥290mm的属于高流动型，适合灌浆间隙小于5mm的窄缝；≥380mm的属于超高流动型，适合灌注细长孔道。第二个是膨胀率，标准要求竖向膨胀率在0.02%-0.5%之间，太小了灌不满，太大了容易撑裂模板。第三个是抗压强度等级，常见的有C40、C60、C80三个档，选型依据是设计图纸要求的28天强度，通常设备基础选C60，桥梁支座选C80。

以某高铁箱梁支座灌浆为例，设计要求28天抗压强度≥60MPa，24小时强度≥40MPa，流动度≥320mm。我们选用了C80级水性灌浆料，实际检测28天强度达到72MPa，24小时强度达到45MPa，完全满足施工节点要求。

水性灌浆料施工时最容易出问题的三个环节，怎么解决

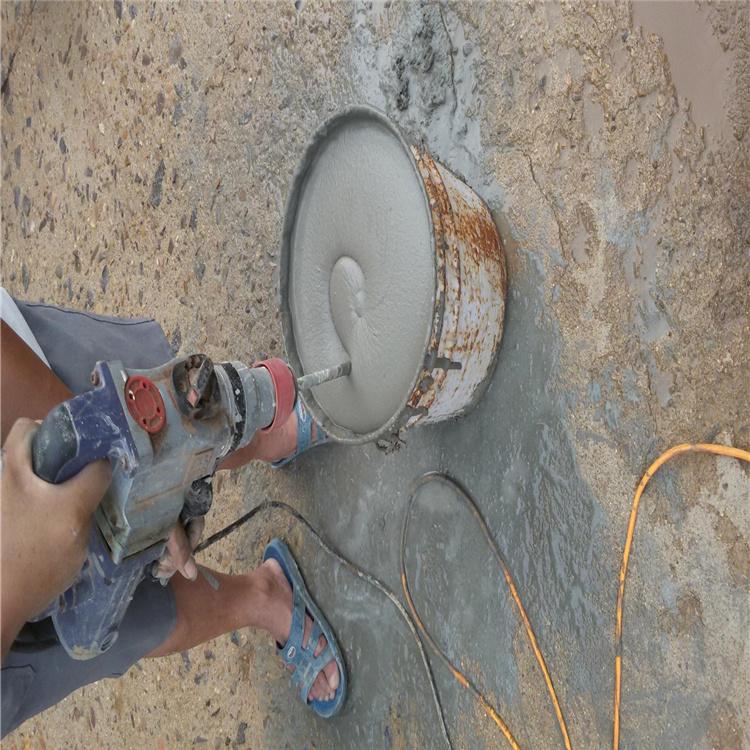

第一个是搅拌环节。很多工地用木棍或手持钻头搅拌，导致干粉结块、气泡裹入。正确做法是用强制式搅拌机，转速不低于600rpm，先加水后加料，搅拌时间控制在3-5分钟，静置1-2分钟消泡后再灌浆。以某化工厂设备基础灌浆为例，工人图省事用冲击钻搅拌，结果灌浆层出现蜂窝状缺陷，取芯强度只有设计值的60%。

第二个是灌浆操作。水性灌浆料虽然自流平，但不能像倒水一样从一侧倾倒。正确方法是从一侧连续灌注，利用重力使浆料向另一侧推进，排出空气。对于竖向孔洞，比如地脚螺栓孔，要用压浆泵从底部注入，让浆料从顶部溢出，保证密实。经验上来说，灌浆高度超过300mm时，要分层灌注，每层间隔不超过30分钟，防止冷缝产生。

第三个是养护管理。水性灌浆料水胶比低，表面失水快，如果养护不到位，容易产生塑性收缩裂缝。标准做法是灌浆完成后立即覆盖湿麻袋或塑料薄膜，保持湿润养护不少于7天。冬季施工时，还要用保温被覆盖，保证环境温度不低于-5℃。某电厂汽轮机基础灌浆，因为养护期间没盖塑料膜，表面出现0.3mm宽的网状裂缝，最后不得不凿除重灌。

水性灌浆料常见质量通病，从材料角度怎么提前预防

泌水问题是最常见的。如果水性灌浆料搅拌后表面泛出一层清水，说明减水剂与水泥的适应性有问题，或者加水量超过了推荐范围。标准水料比一般在0.12-0.14之间，实际操作中要严格按照厂家推荐值，不要为了增加流动性多加水。检测方法很简单：搅拌后静置30分钟，用注射器吸出表面泌水，泌水率超过1%就说明材料不合格。

强度倒缩现象也时有发生。有些工程28天强度合格，但60天后强度反而下降了。这通常是因为材料中的膨胀剂掺量过大，后期膨胀过度导致内部微裂纹。按规范要求，膨胀剂的掺量应该控制在水泥质量的8%-12%之间，并且要做限制膨胀率试验，确保水中14天膨胀率≤0.1%。

还有一个容易被忽视的问题——与旧混凝土的粘结。水性灌浆料与旧混凝土界面如果处理不好，容易形成两层皮。处理方法：旧混凝土表面要凿毛，露出新鲜骨料，然后涂刷界面剂，界面剂的水灰比控制在0.4左右，涂刷后30分钟内必须灌浆。以某桥梁裂缝修补为例，没做界面处理直接灌浆，三个月后出现二次开裂，做了界面处理后，粘结强度从1.2MPa提升到2.8MPa。

一个真实案例：某跨江大桥支座灌浆，水性灌浆料怎么解决冬季施工难题

去年12月，某跨江大桥的支座更换项目，环境温度在-3℃到2℃之间，设计要求灌浆层28天强度≥60MPa，且必须在5天内完成所有支座灌浆。如果用普通水泥基灌浆料，低温下强度增长极慢，7天强度可能只有10MPa，根本无法满足工期。

我们推荐了C80级水性灌浆料，配合低温型配方。施工前做了三件事：一是把灌浆料干粉存放在暖棚内，保持温度在10℃以上；二是搅拌用水加热到30℃-40℃；三是灌浆完成后立即覆盖保温被，并在保温被内放置电热毯，维持灌浆层温度在5℃以上。实际检测结果：24小时强度达到32MPa，3天强度达到51MPa，7天强度达到68MPa，完全满足要求。

这个案例说明，水性灌浆料的低温适应性不是吹出来的，而是靠材料配方和施工措施共同实现的。经验上来说，冬季施工时，灌浆料的初始温度每提高5℃，早期强度提升约15%。所以别小看材料预热这一步，它直接决定了冬季灌浆的成败。
