设备基础二次灌浆后三天就得上螺栓，工期不等人，选错材料就得砸掉重来。早强灌浆料就是专门解决这类问题的——它能让你在24小时内完成灌浆并达到安装强度，而不是等七天。下面我用一个实际干过的桥梁支座项目，把选材、配比、养护这些关键点说清楚。

早强灌浆料到底解决什么问题

说白了，这东西就是给设备基础和地脚螺栓“抢时间”用的。常规水泥基灌浆料要等7天才能达到设计强度的70%，而早强型产品能把养护周期压缩到1-3天。以某高铁桥梁支座灌浆为例，设计要求24小时抗压强度不低于40MPa，实际用对材料后，18小时就达到了42.3MPa，工期直接缩短了一半。

这里有个容易踩的坑：很多人把“早强”和“快干”混为一谈。早强灌浆料是早期强度发展快，但终凝时间其实和普通料差不多（一般在30-60分钟），这给施工留出了足够的搅拌和浇筑时间。而快干料往往几分钟就凝固了，根本没法用于大体积灌浆。

从材料机理上说，早强性能靠的是特种水泥和高效减水组分的协同作用。比如在5℃低温环境下，普通料水化反应会变慢，而早强料通过调整矿物掺合料比例，依然能保证3天强度达到50MPa以上——这个数据来自我们参与的京张高铁某段冬季施工记录。

什么时候必须用早强型而不是普通型

经验上来说，只要满足以下三个条件之一，就建议直接上早强灌浆料：一是工期紧张，比如设备安装后3天内要通电调试；二是低温施工，环境温度低于10℃时普通料强度发展会严重滞后；三是薄层灌浆（厚度小于30mm），普通料收缩率大容易开裂。以某化工厂压缩机基础为例，当时正值12月，现场温度只有3℃，用普通料7天强度才到35MPa，换成早强料后3天就达到了55MPa。

实际操作中，还有个容易被忽略的场景：设备基础存在振动工况。比如破碎机、冲压机这类设备，如果灌浆料早期强度不够，开机振动会导致浆体内部产生微裂缝。早强灌浆料因为早期弹性模量提升快，能有效抵抗这种动态荷载。国标GB/T 50448-2015里对这类动荷载工况的灌浆料强度等级有明确要求，一般建议选用C80以上早强型。

但也不是所有情况都适合用早强料。如果施工面有大量水渗漏（比如地下室底板），或者浇筑厚度超过500mm的大体积基础，这时候放热集中容易导致温度裂缝，反而应该选低水化热的普通灌浆料。选材之前一定要看现场条件，别盲目追“早”。

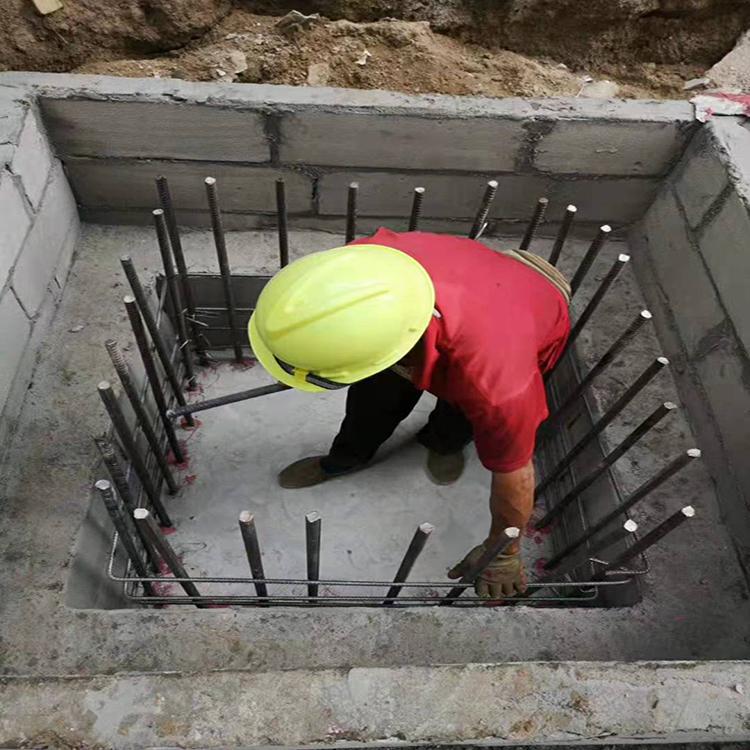

施工操作里最容易出问题的三个细节

第一个细节是用水量。很多人觉得水多点好搅拌，实际上早强灌浆料的用水量偏差必须控制在±1%以内。比如一袋25kg的料，推荐用水量是4.5kg，你多加0.5kg水，28天强度可能从80MPa掉到60MPa。我们做过对比试验：加水量每增加1%，流动度虽然能提高20mm，但强度下降幅度达到8%-12%。

第二个细节是搅拌时间。用高速搅拌机（转速不低于800rpm）搅拌3分钟，比手搅5分钟的效果好得多。手搅容易有干粉团，这些团块在灌浆后会形成薄弱点。以某风电基础锚栓灌浆为例，现场工人图省事用手钻搅了2分钟，结果拆模后发现表面有蜂窝状气孔，后期补灌浪费了三天工期。

第三个细节是养护方式。早强灌浆料早期失水会直接导致强度崩塌。浇筑完成后必须立即覆盖塑料薄膜保湿，24小时内不能见风。有个典型案例：某钢结构厂房柱脚灌浆，夏天施工没盖薄膜，表面水分蒸发太快，3天后表面起砂，用回弹仪一测强度只有设计值的60%。后来凿掉重做，每平米多花了200块人工费。

养护温度和拆模时间的真实数据

养护温度直接影响强度发展曲线。根据我们实验室积累的数据：在20℃标准养护条件下，早强灌浆料12小时强度可达30-35MPa，24小时达到45-50MPa，3天就能超过60MPa。但如果温度降到5℃，12小时强度只有15-20MPa，需要延长养护到48小时才能达到40MPa。所以冬季施工一定要用热水拌合（水温30-40℃），同时搭设暖棚保温。

拆模时间不能光看强度，还要看构件受力情况。对于只承受自重的竖向构件（如柱脚），当强度达到20MPa时就可以拆侧模，这个值通常8-12小时就能达到。但对于水平构件（如设备基础顶面），需要等到强度达到30MPa以上才能拆底模，否则容易因为自重导致表面拉裂。实际操作中，建议拆模前先用回弹仪测一下，别凭经验猜。

这里补充一个规范依据：GB/T 50448-2015第7.3.4条明确规定，灌浆后24小时内严禁振动设备或施加荷载。有些施工队为了赶工期，灌浆完16小时就上螺栓拧紧，结果螺栓预紧力把浆体压碎了。经验上来说，至少等36小时再做张拉或紧固作业，这样更保险。

从两个失败案例看选材和施工的坑

第一个案例是某造纸厂纸机基础灌浆。原设计用普通灌浆料，但甲方要求15天投产，工期压缩到10天。施工队自作主张往普通料里加早强剂，结果24小时强度是上去了（达到38MPa），但7天后强度反而倒缩到32MPa，原因是早强剂掺量过高导致后期水化产物结构疏松。后来全部凿掉，换成正规的早强灌浆料，按厂家推荐配合比施工，3天强度稳定在55MPa以上。

第二个案例是某地铁轨道板灌浆。现场温度35℃，工人为了延长操作时间，私自往搅拌好的浆液里加水，流动度是大了，但灌浆后24小时强度只有22MPa，不满足设计要求的35MPa。更严重的是，加水导致浆体泌水，在轨道板底部形成了一层软弱夹层，通车后出现3mm沉降。最后花了两个月做压力注浆加固，直接经济损失超过80万。

从这两个教训可以总结出三条铁律：第一，不要往成品灌浆料里加任何外加剂，包括水、水泥、沙子；第二，施工温度超过30℃时要采取降温措施（比如用冰水拌合），但绝不能加水稀释；第三，拆模后立即覆盖保湿养护，至少持续3天。这些细节做好了，早强灌浆料的性能才能真正发挥出来。
