屋顶混凝土裂缝若不及时处理，会引发渗漏、钢筋锈蚀甚至结构安全问题。选择合适的屋顶混凝土裂缝修补剂并掌握正确的施工工艺，是确保修补长效耐用的关键。本文结合最新国标与15年现场经验，系统讲解材料选型与操作要点。

裂缝成因与材料选型依据

屋顶混凝土裂缝主要由温度应力、干缩变形或基层沉降引起。按GB 50367-2013《混凝土结构加固设计规范》，宽度大于0.2mm的裂缝需进行封闭或补强处理。选材时需关注材料的粘结强度、抗渗等级及与基层的匹配性。

聚合物改性水泥基修补剂（如阳离子水基浆料）因与混凝土热膨胀系数接近，不易产生二次开裂，是目前屋顶修补的主流选择。其固含量需≥40%，PH值控制在2.0-4.0之间，以确保渗透性与稳定性。

关键性能指标与国标对照

根据GB/T 50448-2015《水泥基灌浆材料》要求，修补材料的28天抗压强度应不低于30MPa，粘结强度≥1.5MPa。实际检测中，优质聚合物修补剂的抗渗等级可达P8以上，满足屋顶防水需求。

凝结时间需根据施工温度调整：5℃以下时初凝≥45分钟，终凝≤6小时；35℃以上时初凝≥20分钟，终凝≤3小时。流动度（按涂料4号杯法）应控制在12±0.5秒，确保缝隙填充密实。

经验上来说，聚合物掺量占水泥质量的5%-20%时，可形成网状粘膜结构，有效提升抗裂性。注意：阳离子型材料需避免与碱性骨料直接接触，否则会降低粘结力。

施工前基层处理规范

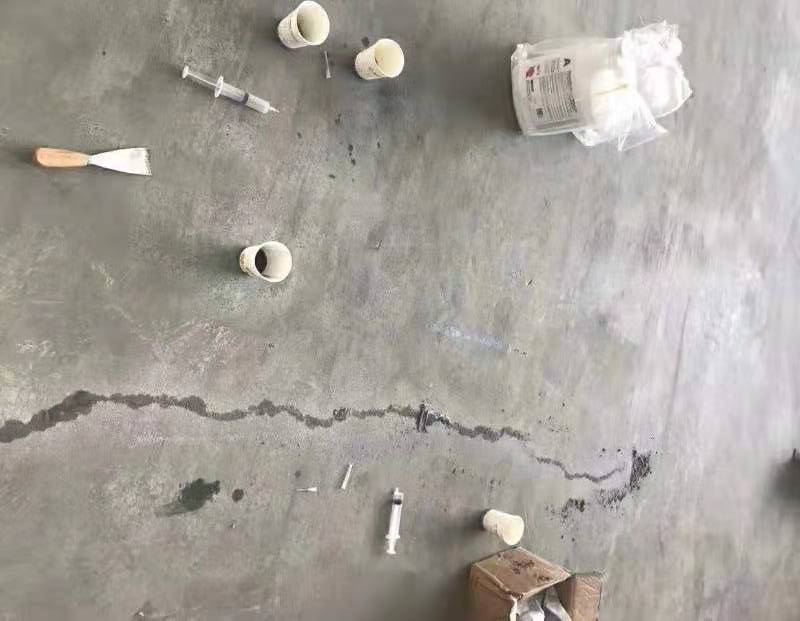

清理裂缝时需用钢凿沿裂缝走向开凿“V”形槽，槽深与槽宽均为1-2厘米。用高压气枪或吸尘器清除槽内浮灰、油污，确保基层干净无明水。按JGJ 145-2013规定，基层含水率应低于6%方可进行修补。

若裂缝宽度超过3mm，建议先嵌入直径6-8mm的钢筋（植筋深度≥10d）进行结构补强，再填充修补剂。对于贯穿性裂缝，需在背面增设防水层（如911聚氨酯涂膜），厚度≥1.5mm。

分层涂刷与砂浆填充工艺

将修补剂A、B组分按1:1混合均匀，用毛刷沿裂缝方向涂刷2-3遍，每遍间隔30分钟，确保渗透深度≥5mm。待表面触干后，按1:1比例将修补剂与P.O42.5水泥调成糊状，填满V形槽并略高于基层1-2mm。

实际操作中，建议采用“刮涂-压实-收光”三步法：先用钢刮刀将料浆压入缝隙，再用力压实排出气泡，最后用湿抹布收光表面。固化期间（24小时内）禁止淋水，环境温度宜保持在5-35℃。若遇低温，需覆盖保温毯养护3天。

质量验收与常见问题处理

按GB 50204-2015《混凝土结构工程施工质量验收规范》要求，修补后表面应平整、无裂纹、无空鼓声。用回弹仪检测强度时，28天抗压强度不低于原混凝土设计值的85%。

若修补后出现起皮或脱落，通常因基层未充分润湿或涂刷间隔过长。建议在涂刷前用喷雾器均匀喷湿基层（表面无明水），每遍涂刷间隔不超过45分钟。对于已老化的修补层，需铲除后重新开槽处理。

储存时需密封防潮，保质期6个月。开桶后应在2小时内用完，剩余材料不得倒回原桶。以某高层住宅屋顶修补工程为例，采用本工艺后5年未出现渗漏，证明材料与工艺的可靠性。
