装配式结构灌浆料的核心作用，就是解决预制构件连接处的强度与密实度问题。无论是梁柱节点还是剪力墙连接，这种材料必须能快速承载并适应窄缝施工。我们现场常用的套筒灌浆连接，对流动度和早期膨胀率要求极高，否则后期容易产生裂缝或空洞。

装配式结构灌浆料到底是什么材料

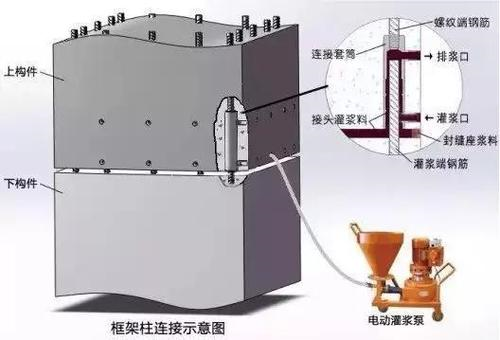

从材料属性上讲，这是一种经过特殊配比的水泥基灌浆材料，主要用在预制构件的钢筋套筒连接和浆锚搭接中。它和普通灌浆料最大的区别在于，必须具备微膨胀特性和高早期强度，这样才能在预制构件安装后快速形成有效连接。

以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为依据，这类材料的标准流动度应≥300mm，30分钟流动度保留值≥260mm。实际施工中，如果流动度损失过快，灌浆枪头容易堵塞，影响施工效率。

经验上来说，装配式结构灌浆料还需要严格控制氯离子含量，防止对钢筋造成腐蚀。我们在某桥梁支座灌浆项目中，就因为原材料氯离子超标，导致28天强度从85MPa掉到了62MPa，最后只能返工。

为什么现场施工总出问题

很多施工队反映灌浆后出现空洞或强度不足，根源往往在搅拌和灌浆工艺上。装配式结构灌浆料的用水量非常敏感，加水量多5%就可能让28天抗压强度从70MPa降到55MPa。实际操作中，我们要求工人用电子秤精确计量，而不是凭感觉加水。

另一个常见问题是灌浆温度控制。规范要求施工温度在5℃到35℃之间，但冬季施工时，很多项目为了赶工期，直接在零度以下作业。这会导致灌浆料水化反应停滞，后期强度永远达不到设计值。以某装配式住宅项目为例，冬季施工未采取保温措施，7天强度只有设计值的40%，最后不得不凿除重灌。

还有一点容易被忽略——灌浆前的构件湿润处理。如果预制构件表面过于干燥，灌浆料中的水分会被快速吸收，造成界面粘结力下降。我们一般要求用喷壶均匀湿润，表面无明水即可。

如何正确选择和使用装配式结构灌浆料

选择时首先要看工程对强度等级的要求。常规套筒灌浆用C60或C80等级，而节点补强可能需要C100。以某大型体育场馆预制看台项目为例，设计图纸明确要求灌浆料28天抗压强度≥85MPa，且竖向膨胀率控制在0.02%-0.05%之间。

施工前必须做流动度试验和强度试块。实际操作中，我们每批材料进场都会取样做30分钟流动度测试，如果低于260mm，直接退货。养护环节同样关键，灌浆完成后24小时内禁止振动，环境温度低于10℃时要覆盖保温棉被。

对于大体积灌浆，比如预制柱与基础的连接，建议分次灌浆并控制每次灌浆高度不超过1.5米。某地铁站预制柱灌浆时，就因为一次灌满，底部压力过大导致模板爆裂，浪费了3吨材料。

现场灌浆的六个关键控制点

第一是搅拌时间。使用高速搅拌机时，先加水再加料，搅拌3-4分钟，静置1分钟排气。第二是灌浆压力，手动灌浆枪压力控制在0.2-0.5MPa，机械灌浆不超过1.0MPa，压力过大会撑裂套筒。

第三是排气处理。每个套筒顶部必须设排气孔，看到浆液流出且无气泡后才能封堵。第四是养护湿度，灌浆后前7天保持相对湿度≥90%，可以用湿麻袋覆盖。

第五是接缝处理。预制构件之间的水平缝宽度应控制在20mm以内，过宽会导致灌浆料收缩开裂。最后是检测验收，现场应留同条件养护试块，28天强度不低于设计值的1.15倍。

一个典型项目的经验教训

去年参与的一个装配式学校项目，预制柱与梁的连接采用了高强灌浆料。施工时正值夏季高温，工人为了延长可操作时间，私自加了缓凝剂，结果7天强度只有设计值的60%。

后来我们要求所有添加剂必须由厂家提供，并且做配合比验证。同时调整了施工时间，避开中午高温时段，改为早晚施工。最终28天强度全部达到C80要求，现场钻芯取样显示密实度良好。

这个案例说明，装配式结构灌浆料的使用不能只看产品本身，施工环境、操作规范、过程监控缺一不可。对于采购人员来说，选择有第三方检测报告的产品，比单纯看价格更可靠。
