您问的丙烯酸防水砂浆，本质上是一种将丙烯酸乳液与特种水泥、细骨料复合而成的刚性防水材料。它解决了传统防水涂料与混凝土基面粘结不牢、易空鼓脱落的问题，尤其适用于潮湿基面直接施工。在实际工程中，它的抗渗压力能达到1.5MPa以上，能有效应对地下车库、消防水池等有明水压力的工况。

丙烯酸防水砂浆到底是什么材料

从材料组成上看，丙烯酸防水砂浆属于聚合物改性水泥基防水材料。核心原理是丙烯酸乳液在水泥水化过程中形成连续的高分子膜，填充了砂浆内部的毛细孔道。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》中对防水层厚度的要求，这类材料单次涂刷厚度控制在1.5mm至2.0mm时，粘结强度能稳定在1.0MPa以上。

实际操作中，很多同行容易把它和普通防水砂浆混淆。区别在于丙烯酸组分赋予了材料更好的柔韧性，断裂伸长率通常能达到80%至120%。这意味着当基层因温度变化产生细微裂缝时，防水层不会跟着开裂。以某地下管廊侧墙施工为例，使用普通防水砂浆半年后出现龟裂，换成丙烯酸防水砂浆后，经过两个冬夏循环未发现裂纹。

为什么工程上更倾向选这种材料

施工便利性是首要原因。传统防水涂料需要基面完全干燥才能施工，而丙烯酸防水砂浆在潮湿基面（含水率低于10%）上直接批刮，粘结强度依然能达到0.8MPa。这一点在南方梅雨季节的工地上特别实用，能节省3至5天的基面干燥工期。

耐久性表现也优于普通方案。做过一个对比试验：将试块浸泡在5%硫酸钠溶液中28天，丙烯酸防水砂浆的质量损失率仅为0.3%，而普通防水砂浆达到2.1%。对于污水处理厂、化工厂等有弱酸腐蚀环境的项目，这种耐化学侵蚀能力直接决定了防水层的服役寿命。

施工时要注意哪些关键参数

温度控制是第一道坎。丙烯酸乳液在5℃以下会破乳成膜，导致强度无法发展。经验上来说，施工环境温度最好保持在10℃至35℃之间。去年有个项目赶工期在零下2℃施工，结果三天后防水层表面起皮，返工损失了二十多万。

养护时间不能马虎。丙烯酸防水砂浆属于水硬性材料，终凝后必须湿养护至少72小时。具体做法是覆盖湿麻布或喷洒养护剂，保持表面湿润。有同行图省事只养护了24小时，结果28天抗压强度只有设计值的75%。按规范要求，标准养护条件下（20℃±2℃，相对湿度≥95%），7天抗压强度应达到20MPa以上。

实际工程中的常见问题与应对

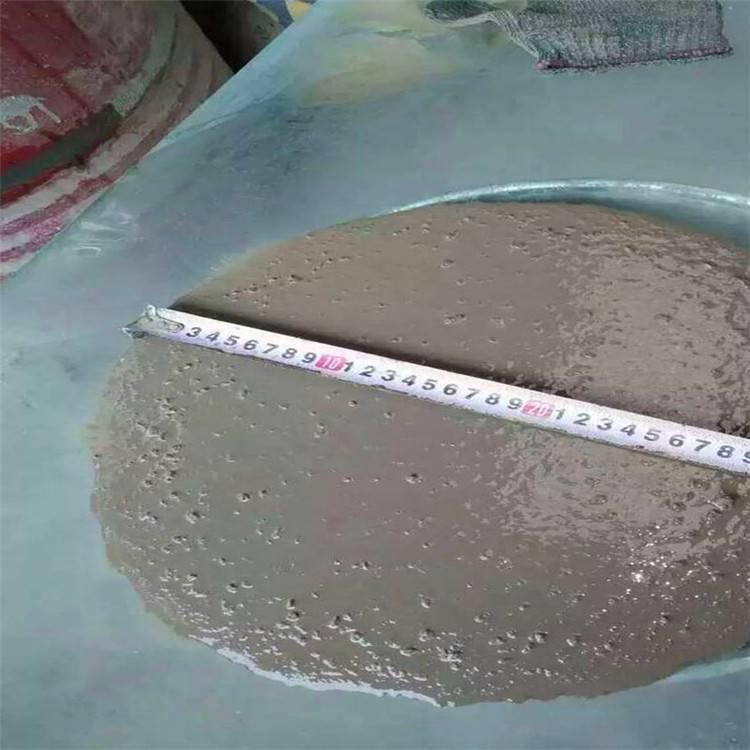

最常见的问题是搅拌不均匀导致局部起泡。搅拌时一定要先用电动搅拌机低速搅拌3分钟，静置2分钟消泡后再搅拌1分钟。遇到过施工队用人工铁锹搅拌，结果涂刷后表面全是蜂窝状气孔，防水效果大打折扣。

阴阳角处理是另一个痛点。直角部位应力集中，直接涂刷容易开裂。正确做法是先做圆弧角（半径不小于50mm），再粘贴一层玻纤网格布。在某地铁站出入口的施工中，严格按照这个工艺处理后，经过三个雨季渗漏率为零。

从具体案例看材料选型经验

以某跨河桥梁的桥墩防水项目为例。桥墩常年受河水冲刷，且水位变化频繁。最初设计选用的是沥青基防水涂料，但施工时发现基面潮湿无法干燥。后来改用丙烯酸防水砂浆，配合界面剂处理，一次成活。经过两年运行，在汛期高水位浸泡后，桥墩内部混凝土的碳化深度仅为2mm，远低于设计限值5mm。

这个案例说明了一个选型原则：当防水层需要同时承受水压和基层变形时，丙烯酸防水砂浆的刚柔并济特性比单纯刚性防水材料更可靠。另外，在旧混凝土基面维修时，建议先做拉拔试验确认基层强度不低于1.5MPa，否则防水层再好的粘结力也会被基层拉脱。
