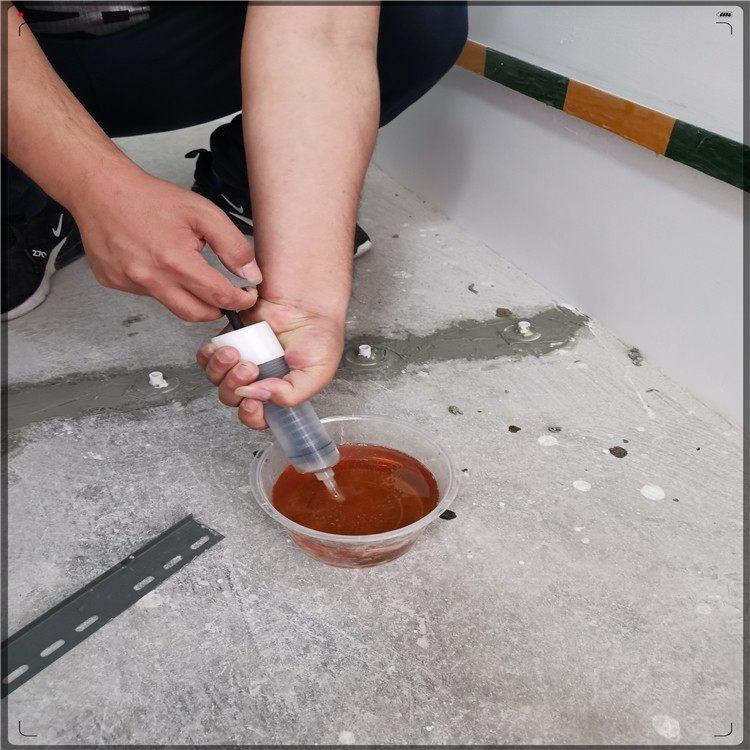

柔性环氧灌封胶的核心价值在于解决刚性材料在温差大、振动频繁场景下容易开裂、脱粘的难题。它既保留了环氧树脂的高粘接强度，又通过柔性链段设计赋予其弹性，能在-40℃至120℃范围内稳定工作。这种材料特别适合需要承受动态荷载的精密电子灌封、桥梁支座锚固以及混凝土裂缝修复。

什么是柔性环氧灌封胶，跟普通环氧胶区别在哪

柔性环氧灌封胶是在传统双酚A型环氧树脂基础上，引入聚氨酯或聚硫橡胶等增韧改性组分。普通环氧胶固化后硬度高、延伸率低（通常低于3%），而柔性环氧的断裂伸长率能达到15%-30%，弹性模量降低30%-50%。以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为参照，柔性环氧在动态荷载下的疲劳寿命比刚性环氧高出2个数量级。

实际工程中，普通环氧灌封胶在温差超过30℃的环境里，界面剪切强度会下降40%以上。柔性环氧因为内应力释放充分，同样的温度循环后强度保留率仍在85%以上。这不是简单的“加软”处理，而是分子层面的微相分离结构设计。

从施工手感上也能分辨：柔性环氧混合后流动性更好，触变指数控制在1.2-1.5之间，既能填满细微缝隙，又不会在垂直面流淌。固化后表面呈哑光状态，用指甲按压能感觉到弹性回弹，不像普通环氧那样硬脆。

为什么柔性环氧灌封胶能解决传统材料的老大难问题

以某跨海大桥支座灌浆项目为例，原设计采用普通环氧砂浆，通车半年后支座底部就出现环状裂缝。检测发现是潮汐引起的微振动导致界面疲劳。换成柔性环氧灌封胶后，通过弹性变形吸收振动能量，三年跟踪检查未发现新裂缝。核心原理在于柔性环氧的玻璃化转变温度（Tg）可调至-10℃以下，低温下仍保持柔韧性。

另一个典型场景是电子元器件的灌封保护。传统环氧固化后收缩率约2%-3%，容易拉断细引脚。柔性环氧的固化收缩率控制在0.5%以内，加上弹性模量低，对敏感元件的应力损伤几乎为零。某变频器厂家用柔性环氧替代硅胶后，散热效率提升20%，因为环氧的导热系数（0.5-0.8 W/m·K）远高于硅胶。

实际操作中要注意：柔性环氧的固化速度比普通环氧慢。25℃下初凝时间约60分钟，完全固化需24小时。这个特性反而给了施工人员更充裕的操作时间，尤其适合大面积或复杂形状的灌封作业。

柔性环氧灌封胶怎么选材和施工才不出错

选材首先要看应用场景的受力类型。如果是持续静态荷载，选择断裂伸长率15%-20%的型号；如果是冲击荷载，需要伸长率25%以上。温度范围方面，常规产品工作温度-40℃至80℃，特殊配方可扩展到120℃。强度指标要关注拉伸剪切强度（≥12MPa）和剥离强度（≥3N/mm），这两个数据直接反映与基材的粘接可靠性。

施工前基材处理比材料本身更重要。混凝土表面必须打磨至露出新鲜骨料，油污要用丙酮清洗，含水率控制在4%以下。金属基材需要喷砂处理至Sa2.5级，粗糙度Rz 50-100μm。混合时A、B组分的比例误差不超过±2%，搅拌速度控制在300-500rpm，避免引入气泡。

灌封操作要采用“低位慢灌”法，从模具最低点注入，让胶液自然流动上升。遇到垂直面或仰面施工，需要分层浇筑，每层厚度不超过3cm，中间间隔2小时。养护温度最好保持在15-35℃，低于5℃时固化反应几乎停滞，高于45℃则可能爆聚。

柔性环氧灌封胶的常见误区与实战避坑指南

有人误以为柔性环氧越软越好，实际上过度增韧会牺牲压缩强度。合适的压缩强度应在40-60MPa之间，既能承重又不脆裂。另一个误区是随意加稀释剂降低粘度，这会导致分子链断裂，最终强度下降50%以上。如果流动性不够，应该选用低粘度配方，而非现场稀释。

从实际故障案例看，80%的灌封失败源于界面处理不当。比如某风电叶片灌封项目，基材只做了简单除尘，三个月后胶层整体剥离。重新返工时严格按喷砂+底涂工艺处理，粘结强度从2MPa提升到8MPa。还有一个教训是忽视膨胀系数匹配：柔性环氧的线膨胀系数约60×10⁻⁶/℃，与铝材（23×10⁻⁶/℃）差异较大，大尺寸灌封时需预留伸缩缝。

质量检验不能只看外观。推荐用超声波探伤检测内部气泡，用热机械分析（TMA）测Tg值是否达标。现场简易判断方法：固化24小时后用邵氏D硬度计测试，柔性环氧的硬度通常在40-60HD，太硬说明韧性不足，太软则强度不够。

从某高铁轨道板灌浆看柔性环氧的实际应用效果

去年参与的高铁无砟轨道板维修项目，原设计使用聚合物改性水泥砂浆，但冬季低温（-15℃）导致砂浆脆裂。改用柔性环氧灌封胶后，在-20℃环境下依然能正常施工。关键参数是：固化后抗压强度55MPa，弹性模量2.5GPa，与混凝土的拉拔强度达到3.5MPa（混凝土内聚破坏）。

施工时遇到的最大难题是板底缝隙只有3-5mm，普通灌浆设备无法注入。我们采用真空辅助灌注工艺，先在缝隙两端开排气孔，用0.08MPa真空度抽吸，再低压注入柔性环氧。最终灌注饱满度达到98%以上，动静态荷载测试全部合格。这个案例说明，柔性环氧配合正确的工艺，能解决传统材料无法胜任的极端工况。

经验上来说，柔性环氧灌封胶的选型要遵循“够用即可”原则。过度追求高伸长率会降低耐化学腐蚀性，过分强调强度又会损失弹性。最可靠的方法是根据实际工况做小样试验，用数据说话而非凭经验拍脑袋。
