座浆料是一种专门用于设备基础、桥梁支座、钢结构柱脚等部位的高强度水泥基灌浆材料，简单说就是用来填充基座与基础之间空隙、传递荷载的干硬性砂浆。它和普通灌浆料最大的区别在于需要人工拌制后“坐浆”施工，而不是直接流淌灌浆。搞清楚座浆料是什么，是保证大型设备安装精度和结构稳定的第一步。

座浆料的核心作用：为什么不能用普通砂浆替代

在施工现场，经常有工人图省事用普通水泥砂浆代替座浆料，这是重大隐患。座浆料的抗压强度等级通常要求达到C40甚至C60以上，而普通砂浆一般只有M10-M20。以某桥梁支座安装项目为例，设计要求座浆料28天抗压强度不低于50MPa，现场用了普通砂浆，结果7天强度只有12MPa，导致支座垫石出现裂缝。

除了强度差异，座浆料还有微膨胀特性。普通砂浆硬化后会收缩，造成垫层与基座之间出现空隙，影响受力均匀性。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》，座浆料的竖向膨胀率应控制在0.02%-0.05%之间，这个数据是普通砂浆达不到的。实际操作中，我们会在拌制后检测流动度，一般控制在160-180mm，既能保证施工性，又不会因过稀导致离析。

座浆料的施工关键：从拌制到养护的细节

很多工程师觉得座浆料施工简单，其实最容易出问题就在这一步。拌制时水料比必须严格控制，一般按厂家推荐值的0.12-0.14倍加水，具体要看现场温度和湿度。以25℃环境为例，水料比0.13时拌制的座浆料，初始流动度在170mm左右，30分钟后流动度损失不超过30%，这个时间窗口足够完成一块3平方米的支座垫石施工。

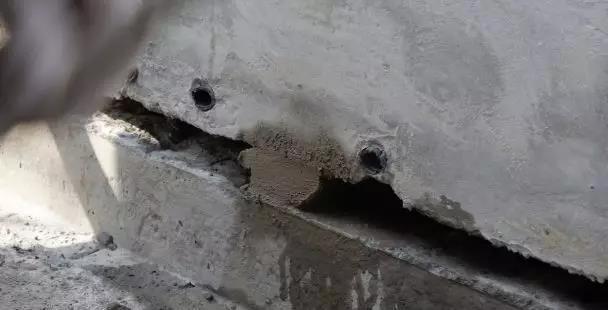

座浆时要用木槌或振动棒充分捣实，尤其是边角部位。去年在某钢结构厂房柱脚施工中，工人图快没有分层捣实，拆模后发现柱脚板下方有直径5cm的空洞，最后只能凿掉重做。养护方面，座浆料终凝后（通常2-4小时）就要覆盖湿布或喷养护剂，前7天必须保持湿润，温度低于5℃时要采取保温措施。经验上来说，养护温度每降低10℃，28天强度会下降15%-20%。

不同工况下的座浆料选型：强度等级与骨料粒径

座浆料的选型不能只看标号，骨料最大粒径直接决定适用场景。设备基础灌浆时，如果间隙在30-50mm，用最大粒径6mm的细骨料座浆料；如果是桥梁支座这类间隙20-30mm的工况，就得用最大粒径4mm的。有个常见误区：有人觉得骨料越大强度越高，实际上骨料粒径超过间隙宽度的一半，反而会因填充不密实导致强度下降。

温度也是选型的重要参数。冬季施工时，普通座浆料在0℃以下强度发展极慢，甚至冻坏。这时要用防冻型座浆料，它通过掺入防冻组分，能在-10℃环境下正常水化。以某北方高铁站房施工为例，12月份气温-8℃，用了防冻型座浆料，3天强度达到25MPa，满足拆模要求。夏季高温时（超过35℃），要选缓凝型座浆料，避免因水分蒸发过快导致表面起皮。

座浆料的质量验收：现场检测与规范依据

验收时不能只看厂家报告，必须做现场试块。按GB/T 50448-2015规定，每50立方米或每工作班至少留置一组试块（3个），同条件养护。以某电厂汽轮机基础为例，现场留置了6组试块，分别测3天、7天、28天强度，3天强度达到设计值的60%以上才算合格。如果试块强度不合格，要取芯检测，芯样直径不小于50mm。

除了强度，还要检查座浆料的膨胀率。方法很简单：用100mm×100mm×100mm的试模，浇筑后立即测初始高度，24小时后测最终高度，膨胀率控制在0.02%-0.05%之间。有个实际案例：某钢厂轧机基础用了膨胀率0.08%的座浆料，结果垫层隆起5mm，导致设备安装标高偏差，最后返工处理。所以这个指标必须盯紧。

常见问题处理：座浆料开裂与强度不足的排查

座浆料开裂最常见的原因是养护不到位。去年某地铁站设备基础施工，工人图省事没有覆盖养护，3天后表面出现龟裂，深度达到2-3mm。处理方法是：裂缝宽度小于0.2mm的，用环氧树脂封闭；大于0.2mm的，要凿除开裂部分重新座浆。预防措施很简单：终凝后立即覆盖湿麻袋，前3天每2小时洒水一次。

强度不足通常和拌制质量有关。遇到过多次这样的情况：现场工人凭经验加水，水料比超过0.15，结果28天强度只有设计值的70%。正确的做法是用电子秤称量水和料，误差控制在±1%以内。如果已经出现强度不足，需要做结构复核，必要时在基座周围增加加固钢板。以某化工厂压缩机基础为例，座浆料强度只有35MPa（设计50MPa），最后在基座四周焊接了4根工字钢进行补强。
