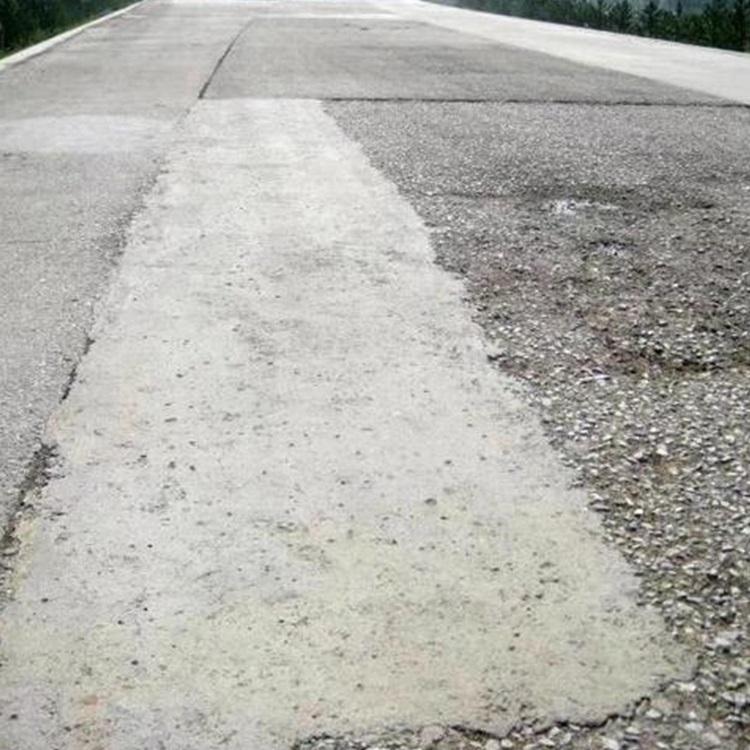

工程上问到路面修补料价格，其实真正关心的是“这个价位的料，能不能扛住我这工地的荷载”。路面修补料价格从几百到几千一吨不等，差在骨料级配、胶凝材料体系和施工窗口期。选料不看价格看工况，才能避免花了钱却返工。

路面修补料价格到底差在哪

市场上路面修补料价格跨度大，核心原因在于配方里的“骨架”不一样。普通水泥基修补料用石英砂做骨料，成本低，但28d抗压强度通常只有30-40MPa。高强聚合物修补料掺了改性环氧或聚氨酯，骨料改用金刚砂或玄武岩，强度能到60MPa以上，价格自然翻倍。

实际操作中，影响价格的还有施工厚度。薄层修补料（5-10mm）要求细骨料和低收缩率，配方里得加膨胀剂和纤维，这类料每吨成本比厚层修补料（30-50mm）高出15%-20%。以某省道坑槽修补为例，用薄层料虽然单价贵，但用料少、养护快，综合下来反而比厚层料省钱。

按交通等级选料，别让价格背锅

人行道和重载车道对修补料的受力要求完全不同。人行道修补用普通快干水泥基料就行，价格在800-，2小时开放交通。但要是用在国道重载路段，得选抗折强度≥8.0MPa、耐磨度≤0.5g/cm²的聚合物改性料，价格在1800-。

以某桥梁伸缩缝修补项目为例，施工队图便宜用了普通料，结果3天后就出现啃边。后来换成双组分聚氨酯修补料，虽然单价高，但实测抗拉粘结强度达到2.5MPa，一年后复查完好。经验上来说，交通量超过2000辆/日的路段，修补料价格低于的，基本不建议上。

施工环境决定价格背后的实际成本

温度直接影响修补料的反应速度和最终强度。夏季35℃以上施工，普通水泥基料水分蒸发快，容易起皮，这时候得用带缓凝组分的料，价格会贵200-。冬季5℃以下施工，普通料根本没法用，必须选低温型修补料，这类料掺了早强剂和防冻组分，价格在以上。

养护时间也是隐性成本。传统水泥基料需要7天湿养护，而聚合物修补料4小时就能开放交通。算上封路的人工费和交通疏导费，选高价快干料反而更划算。以某机场跑道快修为例，选用2小时强度达20MPa的修补料，虽然材料单价高，但提前5天开放跑道，综合效益明显。

国标参数是砍价的硬指标

按GB/T 50448-2015《水泥基灌浆材料应用技术规范》，修补料的流动度、竖向膨胀率和抗压强度都有明确指标。比如流动度要求≥300mm，竖向膨胀率控制在0.02%-0.05%，28d抗压强度≥50MPa。低于这些参数的料，价格再低也不能用。

以某立交桥匝道修补为例，采购方要求供应商提供第三方检测报告，重点看收缩率。标准要求28d收缩率≤0.02%，结果某低价料实测收缩率0.08%，导致修补后出现裂缝。实际操作中，建议要求供应商提供同批次料的28d强度报告和收缩率数据，这些参数比价格本身更能反映用料价值。

某重载路段修补的实战复盘

去年参与了一个港口集装箱堆场修补项目，地面长期受叉车和集装箱碾压，原混凝土板面破损严重。初期选了普通水泥基修补料，元/吨，但施工后3个月就出现起砂和剥落。后来换成高强聚合物修补料，元/吨，骨料用6-8mm玄武岩，实测抗压强度65MPa，抗折强度9.5MPa。

关键在施工细节：基面处理用高压水射流清除浮浆，涂刷界面剂后分层铺料，每层不超过20mm。养护采用覆盖湿布+塑料膜，24小时后开放轻载交通。一年后回访，修补面完好，磨损深度不到0.5mm。这个案例说明，重载工况下，路面修补料价格高出的部分，其实是在买耐久性。
