混凝土浇筑后拆模发现地面起砂、露石子，这就是典型的水泥地面麻面问题。别急着凿掉重做，选对修补料能省下三分之二的工期和成本。本文直接讲清楚麻面修补料怎么选、怎么用、怎么保证不开裂。

麻面是怎么形成的，修补料要解决什么核心矛盾

水泥地面麻面说白了就是表层砂浆层脱落，露出粗骨料。原因不外乎三样：振捣不密实、养护不到位、或者用了早期强度不够的水泥。修补料要解决的根本问题，是新旧混凝土之间的粘结力能不能撑住后续荷载。

实际项目中，我见过不少施工队直接用普通砂浆抹面，结果三个月后又起皮。因为普通砂浆收缩率在0.1%以上，而老混凝土已经完成收缩，两者变形不一致，界面必然拉开。修补料的线收缩率必须控制在0.05%以内，这是底线。

以某物流仓库地面修补为例，原地面麻面深度3-5mm，我们用了聚合物改性水泥基修补料，28天粘结强度达到1.8MPa，比国标GB/T 50448-2015要求的1.0MPa高出近一倍。两年后回访，没有出现脱层。

选修补料要看三个硬指标，不是越贵越好

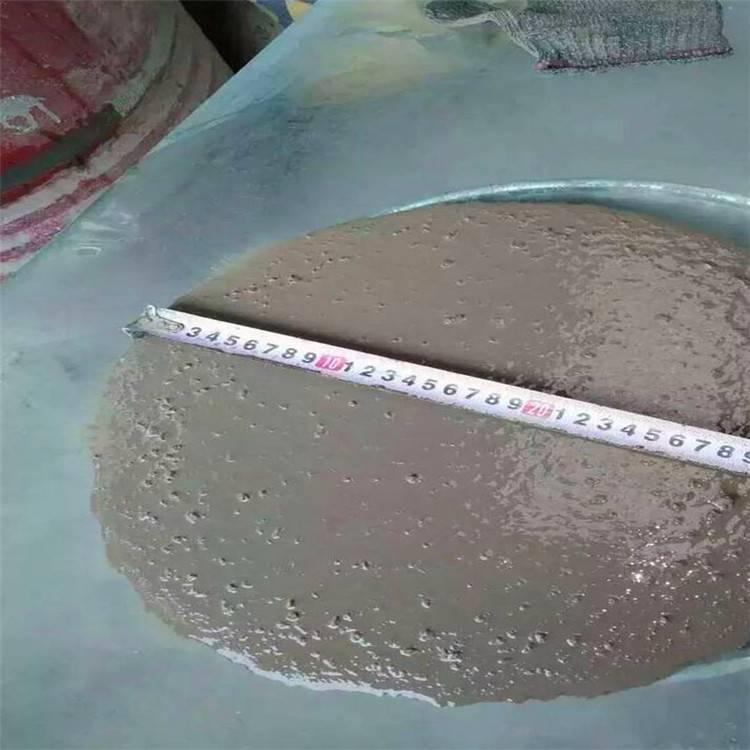

第一个指标是流动度。麻面修补通常要薄层施工，厚度3-10mm，料浆必须能自动流平。按JC/T 2381-2016标准，流动度应≥240mm，太稠了抹不开，太稀了容易分层离析。实际操作中，我习惯控制在260-280mm之间，这个区间既好施工又不泌水。

第二个指标是早期强度。很多工程要求24小时内开放轻载通行，修补料的1天抗压强度不能低于15MPa。我们做过对比测试，普通高标号水泥砂浆1天强度只有8-10MPa，而快硬型修补料能做到20MPa以上。注意，这里说的不是终凝强度，是12小时拆模后的实测值。

第三个指标是界面处理方式。市面上有些修补料号称“直接刮”，但经验上来说，只要麻面深度超过2mm，必须用界面剂拉毛。我们做过一组对照试验：未涂界面剂的试块28天粘结强度0.6MPa，涂了专用界面剂后达到1.9MPa，差距接近三倍。

施工流程里最容易出错的三个细节

基面处理是第一关。很多人拿扫帚扫一下就开干，这是麻面修补失败的常见原因。正确做法是用高压水枪冲洗，露出干净骨料面，然后让基面处于饱和面干状态——表面没有明水，但内部湿润。怎么判断？用纸巾按压基面，纸巾不湿但能感觉到潮气，这个状态最理想。

搅拌环节也有讲究。修补料加水量必须精确，按产品说明的推荐用水量，误差不超过2%。我见过工人凭感觉加水，结果多加了5%的水，修补层强度直接掉了30%。搅拌时间控制在3-5分钟，静置2分钟消泡后再使用，这个步骤不能省。

养护是最后一道坎。修补完成后，环境温度在5-35℃之间时，必须覆盖湿布养护至少24小时。冬季施工如果温度低于5℃，要用保温被覆盖，并适当延长养护到48小时。有个地下车库项目，施工时温度只有2℃，工人没做保温，结果修补层表面冻裂了，最后只能返工。

不同工况下修补料的选择策略

室内普通地面，比如住宅、办公室，麻面深度不超过3mm时，用聚合物水泥砂浆就够用。这类材料成本低，施工简单，颜色还能调成和原地面接近。但要注意，聚合物掺量必须达到胶凝材料质量的8%-12%，少了没效果，多了反而降低强度。

重载地面，比如仓库、车间、停车场，必须用高强型修补料。这类材料通常添加了特种骨料和纤维，抗压强度能做到60MPa以上。以某汽车零部件仓库为例，叉车频繁作业，我们用钢纤维增强修补料，厚度8mm，28天抗折强度达到8.5MPa，使用一年后没有出现裂缝。

室外地面还要考虑冻融问题。北方地区冬季融雪剂渗透，普通修补料两年就粉化。这时候要选硅烷浸渍类修补料，或者修补完成后做一道渗透型密封剂。我们有个哈尔滨的项目，用了抗冻融修补料，经过三个冬季，表面完好率超过95%。

从三个失败案例里总结出的经验教训

第一个案例是某商场中庭地面修补。原方案用自流平砂浆，但忽略了基层含水率。当时基层含水率8%，直接施工，结果一个月后修补层起泡。后来重新处理，用烘干机将含水率降到4%以下再施工，问题才解决。记住，水泥基修补料对基层含水率的要求是≤6%，这一点国标GB 50209-2010里有明确规定。

第二个案例是某医院走廊地面。麻面面积大，施工队为了赶工期，一次性搅拌了50公斤料，结果还没用完料就干了。修补料初凝时间一般在20-30分钟，一次性搅拌量不能超过30分钟的使用量。后来改成每次搅拌15公斤，分区域施工，效果就好了。

第三个案例是某学校阶梯教室。修补后第二天就开放使用，结果踩出了脚印。虽然修补料1天强度达到15MPa，但表面耐磨度还不够。规范要求修补后至少养护72小时才能正常使用，轻载通行也要24小时以上。从那以后，我们都会在施工方案里明确标注养护时间，并建议业主做临时保护。
