桥梁伸缩缝一旦破损，雨水渗入会直接腐蚀支座和梁体，补缝材料选不对，修完三个月又裂。我们处理过的项目中，桥梁伸缩缝补材料必须满足≥3.0MPa的粘结强度，且能在-10℃至60℃环境下正常固化。下面这套选材和施工要点，是经过十几个项目验证过的。

补缝材料到底要解决什么核心问题

伸缩缝破损的本质是混凝土与钢构件之间的界面失效。雨水顺着裂缝渗下去，冬季冻胀会把缝口越撑越大，最终导致锚固区混凝土碎裂。所以补缝材料首先要解决的是“界面粘结”，而不是简单地把缝填满。

以某跨海大桥引桥的修复为例，我们检测发现，旧缝两侧混凝土已经碳化深度达8mm，普通环氧砂浆打上去，三天就脱壳。后来改用改性聚氨酯-环氧复合体系，粘结强度实测达到3.6MPa，两年后复查，界面完好。

实际操作中，材料还要能适应梁体的正常伸缩。如果补缝材料弹性模量太高，硬碰硬，反而会把混凝土拉裂。经验上来说，延伸率控制在150%-200%比较稳妥。

选材料不能只看价格，得看这三个硬指标

第一个指标是粘结强度，国标GB/T 50448-2015里要求≥2.5MPa，但实际桥上跑着重车，我建议按3.0MPa以上选。第二个是固化时间，夏季施工要控制在2小时内初凝，冬季不能超过6小时，否则影响交通开放。

第三个容易被忽略的是热老化性能。夏天桥面温度能到70℃，普通材料老化后变脆，一拉就断。我们做过对比试验，某品牌聚氨酯材料在80℃热老化168小时后，延伸率从180%降到40%，直接报废。合格的补缝材料，热老化后延伸率保留率不应低于70%。

以某高速桥梁伸缩缝补项目为例，我们用了双组分聚氨酯-橡胶复合体系，实测粘结强度3.2MPa，断裂伸长率185%，-20℃低温弯折无裂纹。材料成本比普通环氧贵了30%，但维修周期从一年一修延长到三年以上。

施工流程里最容易出问题的三个细节

第一是界面处理。很多施工队直接用吹风机吹灰，这远远不够。旧混凝土表面必须用角磨机打磨出新鲜面，露出骨料，然后用高压水枪冲洗，最后用热风机烘干至表面含水率低于4%。我们测过，不按这个流程做，粘结强度直接下降40%。

第二是配比控制。双组分材料搅拌不均匀，局部不固化是常事。一定要用低速搅拌机（300-400转/分钟）搅拌3分钟以上，搅拌完的料浆要在15分钟内用完。现场看到工人用木棍搅，必须叫停。

第三是养护条件。补缝材料施工时环境温度最好在5℃-35℃之间，湿度低于75%。刚打完的材料怕水，如果施工后6小时内下雨，必须用塑料布覆盖。以某城市高架桥项目为例，赶工期在4℃环境下施工，结果材料固化用了36小时，强度只达到设计值的60%。

不同缝型的补缝方案要区别对待

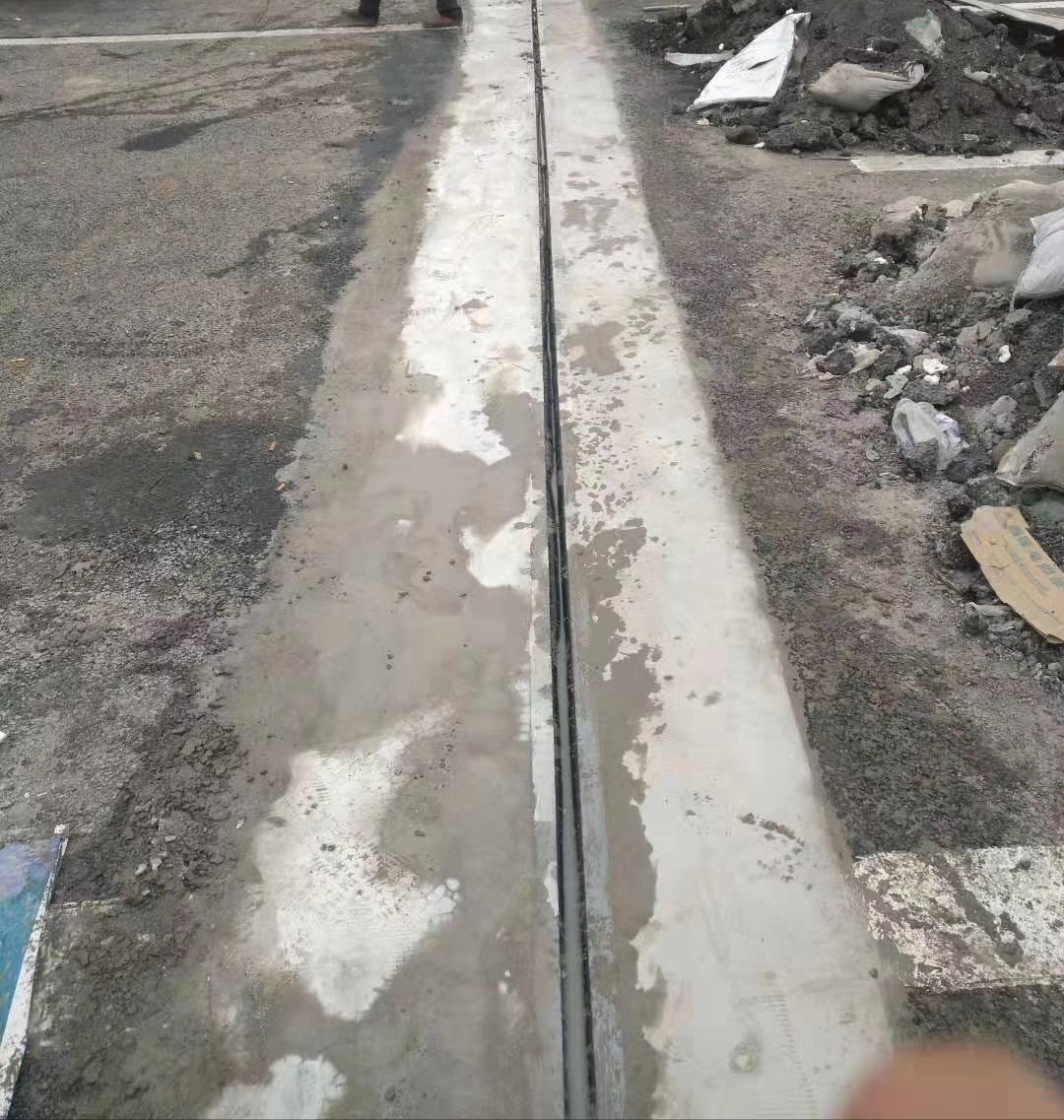

模数式伸缩缝的破损，通常发生在锚固区混凝土碎裂。这时候不能直接灌浆，得先把碎裂混凝土凿除到钢筋露出，然后用快干型聚合物砂浆修补，等强度上来再安装补缝材料。某项目用这种方法修复后，承载力恢复到了设计值的95%。

对于梳齿板伸缩缝，问题往往在齿板之间的缝隙被杂物卡死。补缝材料要选低黏度、高渗透性的树脂类，能渗入1mm以下的微裂缝。实际操作中，我们先用压缩空气配合吸尘器把缝内杂物清干净，再注入低黏度环氧树脂，24小时后就能开放交通。

还有一种情况是橡胶止水带老化开裂。这时候补缝材料要有足够的弹性恢复率，我们推荐用硅酮类密封胶，位移能力达到50级，耐老化性能远超聚氨酯。某桥梁用硅酮胶修复后，三年未出现渗水。

从失败案例里总结的几条经验

某跨江大桥在2019年用普通水泥基材料补缝，当时看着结实，结果一个冬天过去，裂缝全出来了。问题出在材料收缩率太大，0.08%的收缩率在5米长的缝上能拉开4mm的缝隙。后来改用低收缩环氧砂浆，收缩率控制在0.02%以下，问题解决。

另一个项目在沿海地区，补缝后半年就出现锈斑。检测发现，材料本身氯离子渗透系数偏高，海风中的盐分渗透进去腐蚀了钢筋。从那以后，沿海项目我们一律要求补缝材料的氯离子扩散系数≤5×10⁻¹² m²/s。

经验上来说，每次补缝前最好先做个小样试验。在缝边1米范围内做0.5米长的试验段，养护24小时后检查粘结情况和固化效果。没问题再大面积施工，这步省不了。
