选择灌浆料厂家联系方式时，很多工程师和采购最关心的是：哪家能稳定供应CGM-320或CGM-340这类高强无收缩灌浆料，且能提供现场技术指导。本文从一个干了15年现场施工的工程师视角，结合GB/T 50448-2015《水泥基灌浆材料应用技术规范》，帮你理清筛选厂家的关键点，避免在支座灌浆或设备基础二次灌浆中踩坑。

灌浆料厂家到底该怎么找，才能保证材料强度达标

找厂家不能只看报价，得先看他的产品是否满足国标要求。按照GB/T 50448-2015，用于设备基础的Ⅱ类灌浆料，1天抗压强度要≥20MPa，28天≥60MPa。实际操作中，我见过不少项目因为厂家提供的材料28天强度只有50MPa，导致设备开机后基础出现沉降。

经验上来说，靠谱的厂家会主动提供第三方检测报告，且报告上的流动度、竖向膨胀率等指标必须与现场施工条件匹配。比如夏季施工，环境温度超过35℃时，材料初凝时间会缩短，这时候需要厂家提供缓凝型配方，否则灌浆还没完成就凝固了。

为什么说支座灌浆是检验厂家技术实力的试金石

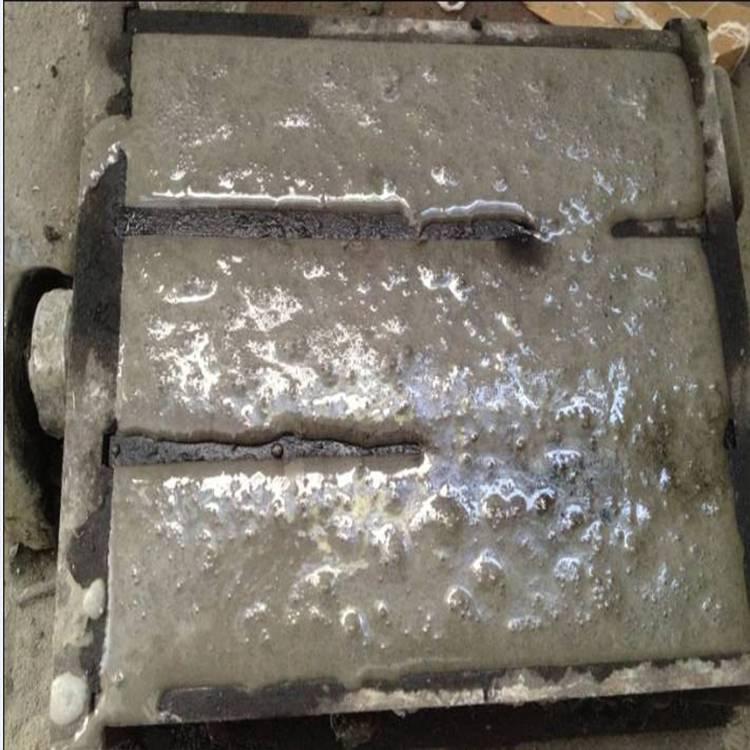

以某桥梁支座灌浆项目为例，设计要求灌浆料24小时抗压强度达到40MPa，且流动度≥300mm。当时厂家派来的技术员现场调整了水料比，从常规的13%降到11%，因为支座底部空间狭窄，水分过多会导致泌水，影响粘结强度。

实际上，支座灌浆最怕的是收缩开裂。国标规定灌浆料的竖向膨胀率应为0.02%~0.5%，但很多小厂为了降低成本，用普通水泥代替特种水泥，膨胀率根本控制不住。最终板底脱空，支座受力不均，桥梁运营不到半年就出现梁体位移。

施工温度对灌浆料强度的影响，厂家必须能给出明确方案

冬季施工是灌浆料出问题的高发期。按照规范，施工温度应在5℃~35℃之间，但北方工地经常遇到-10℃的低温。这时需要厂家提供低温型灌浆料，并配合热水拌和（水温不超过60℃），同时覆盖保温棉养护至少48小时。

以某电厂设备基础灌浆为例，现场温度-5℃，厂家提供的低温型材料在5℃环境下养护，7天强度达到45MPa，比常规材料高出30%。但如果厂家没有低温产品，只让你加防冻剂，那大概率会出问题——防冻剂会影响膨胀率，导致灌浆层与基础剥离。

养护时间控制不好，再好的材料也白搭

很多施工队以为灌浆料终凝后就能直接上荷载，这是大忌。规范要求，设备基础灌浆后至少养护7天，且前3天必须保持湿润。以某轧机基础灌浆为例，施工队第4天就吊装设备，结果灌浆层出现贯穿裂缝，原因是材料内部水化热还没散完，强度只达到设计值的70%。

实际操作中，我建议厂家在发货时附一份养护记录表，明确每天洒水次数和覆盖要求。对于大体积灌浆（厚度超过100mm），还要控制内部温升不超过25℃，否则容易产生温度裂缝。经验上，每立方灌浆料的水化热大约在250kJ左右，必须通过分仓浇筑或埋设冷却水管来释放。

从现场问题看厂家服务，这三点比价格更重要

第一，厂家是否提供现场试配服务。比如灌浆料流动度损失太快，可能是减水剂与水泥适应性有问题，需要厂家技术员到现场调整配方。第二，厂家是否储备了不同粒径的骨料。对于细长孔洞（如螺栓孔），需要粒径≤4.75mm的细骨料，而大体积基础则用粒径≤12mm的粗骨料。

以某核电站设备基础灌浆为例，设计要求流动度≥350mm且2小时无损失，普通厂家根本做不到。最后是厂家专门定制了聚羧酸系减水剂，并调整了矿物掺合料比例，才满足要求。所以，选灌浆料厂家联系时，一定要问清楚他有没有针对特殊工况的定制能力，这直接关系到工程质量和工期。
