建筑防水和防腐工程中，丙烯酸酯乳液砂浆凭借其优异的粘结力和抗渗性，正在逐步替代传统普通砂浆。作为一种聚合物改性水泥基材料，它通过丙烯酸酯乳液的物理与化学作用，显著提升了砂浆的柔韧性和耐久性，解决了混凝土结构渗漏、碳化和钢筋锈蚀等常见问题。

丙烯酸酯乳液砂浆的核心应用场景

这种材料主要适用于混凝土结构的防水、防渗和防腐处理，包括地下室、水池、水塔、隧道、厕浴间、水坝等工业与民用建筑的渗漏修复工程。在实际操作中，它也能用于水利电力工程的粘结加固，以及酸碱储存池、蒸馏塔内壁的防腐衬里。

以某碱厂结晶池为例，使用丙烯酸酯乳液砂浆后，氯离子渗透深度从20毫米以上降低至1毫米，耐腐蚀寿命延长了3倍以上。经验上来说，这类场景对材料的抗渗等级要求不低于P10，施工前基层必须保持湿润但无明水。

与普通砂浆的性能差异对比

普通砂浆的极限延伸率约为228×10⁻⁶，而丙烯酸酯乳液砂浆可达558～900×10⁻⁶，抗裂性显著提升。拉伸强度从5.5MPa提高到7.6MPa，与钢板的粘结强度从0提升至0.9～1.6MPa，解决了普通砂浆无法与钢材有效结合的问题。

收缩变形方面，普通砂浆为1271×10⁻⁶，丙烯酸酯乳液砂浆仅为536×10⁻⁶，减少了近60%。这意味着在大面积施工时，空鼓和开裂风险大幅降低。2天吸水率从12%降至0.8%，抗渗水高度从90mm降至35mm（1.5MPa水压恒压24h），符合GB 50204对防水混凝土的验收要求。

关键性能指标与检测标准

按照GB/T 50448-2015《水泥基灌浆材料》的试验方法，丙烯酸酯乳液砂浆的抗压强度为44.2MPa，弯曲强度16.9MPa，拉伸弹性模量1.65×10⁴MPa。快速碳化深度（20%CO₂浓度碳化20天）仅为0.8mm，远低于普通砂浆的3.6mm，有效延缓钢筋腐蚀速度。

耐磨性能采用双圆柱盘式耐磨机检测，磨损百分比为3.97%，优于普通砂浆的5.38%。盐水浸泡后氯离子渗透深度仅1.0mm，符合GB 50367《混凝土结构加固设计规范》中对耐久性材料的要求。实际操作中，建议施工温度控制在5℃～35℃，养护时间不少于7天，且24小时内避免淋水。

施工工艺与质量验收要点

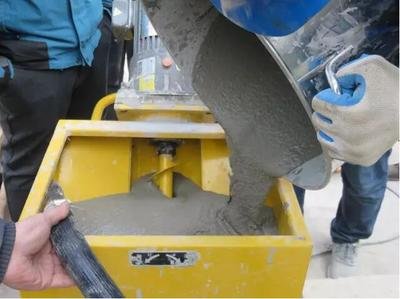

基层处理是保证粘结强度的关键。旧混凝土表面需凿毛、清理浮灰，并提前湿润至饱和面干状态。丙烯酸酯乳液砂浆采用机械搅拌，水料比控制在0.14～0.16，流动度初始值应达到170±10mm，30分钟流动度损失不超过20mm。

抹压施工时，单次厚度不宜超过10mm，若需分层施工，间隔时间应控制在初凝前（约30分钟）。养护采用湿布覆盖或喷涂养护剂，温度低于10℃时需采取保温措施。验收时，参照JGJ 145《混凝土结构后锚固技术规程》进行拉拔试验，粘结强度不得低于1.5MPa，且破坏面应位于混凝土基材。

常见问题与现场处理建议

若出现表面起皮或空鼓，多因基层未充分湿润或一次抹压过厚。解决办法是铲除后重新施工，并控制单层厚度。若发现强度发展缓慢，应检查环境温度是否低于5℃，或水料比是否过大。经验上来说，夏季施工时需在2小时内用完拌合物，避免水分蒸发过快导致干裂。

对于已碳化的旧混凝土修复，先清除碳化层至露出新鲜基面，再用丙烯酸酯乳液砂浆进行修补，厚度不小于15mm。修复后按GB 50550《建筑结构加固工程施工质量验收规范》进行碳化深度复测，确保碳化值低于1.0mm。长期暴露于酸碱环境时，建议表面增加一道丙烯酸酯乳液涂层，提升整体耐化学腐蚀能力。
