在桥梁支座或大型设备基础施工中，最怕的就是灌浆后出现空鼓或收缩裂缝。C40自流平无收缩灌浆料的核心价值在于：它能在重力作用下自动填满复杂空间，同时通过膨胀组分抵消塑性收缩，最终实现与基材的紧密贴合。这种材料解决了传统灌浆料需要振捣、且硬化后体积收缩导致承载力下降的痛点。

这种灌浆料和普通C40混凝土有什么本质区别

普通C40混凝土的流动性靠水灰比调节，加水多了强度下降，加水少了又灌不进去。而自流平无收缩灌浆料的流动度是通过外加剂和级配优化实现的，标准流动度控制在290±10mm，不需要额外加水。

从硬化机理看，普通混凝土的化学收缩率约0.04%，而这类灌浆料通过掺入钙矾石类膨胀源，在约束条件下产生的膨胀率能达到0.02%到0.05%，刚好补偿收缩。GB/T 50448-2015《水泥基灌浆材料应用技术规范》里明确要求，竖向膨胀率24小时应在0.02%以上。

实际操作中，我遇到过不少施工队用普通混凝土加膨胀剂替代，结果三天后拆模发现表面裂缝。因为普通混凝土的骨料粒径大，浆体包裹不均匀，膨胀效果很难控制。专用灌浆料的最大骨料粒径通常控制在4.75mm以下，这才是保证密实填充的关键。

什么时候必须用这种材料

设备基础二次灌浆是典型的强制使用场景。比如某电厂汽轮机基座，底座与混凝土基础之间有80mm间隙，如果用干硬性砂浆，振捣棒根本伸不进去。用自流平灌浆料，从一侧灌入，靠液面差就能把空气从另一侧挤出，28天抗压强度稳定在48MPa以上。

另一个常见场景是桥梁盆式橡胶支座的垫石灌浆。支座底板面积大、高度低（通常20-30mm），普通混凝土无法灌注。某高速项目曾因用普通砂浆导致支座脱空，通车后出现支座偏压。改用C40自流平灌浆料后，流动度保持30分钟不损失，实测抗折强度达到8.5MPa，完全满足设计要求。

还有地脚螺栓锚固、钢结构柱脚底板灌浆等，只要间隙小于100mm且无法振捣，就属于这类材料的适用范围。经验上来说，厚度超过150mm时建议分层灌注，避免水化热集中导致温差裂缝。

施工时最容易出问题的三个细节

第一个是用水量控制。厂家推荐的用水量通常是干粉质量的13%-14%，但现场温度不同要微调。夏季35℃时，用水量可以取上限14%，因为蒸发快；冬季5℃时取下限13%，防止泌水。我见过一个工地，工人凭手感多加了2%的水，结果流动度是好了，但28天强度从45MPa掉到38MPa，而且表面起砂。

第二个是搅拌时间。必须用机械搅拌，先加水再加料，搅拌3-4分钟至完全均匀。人工搅拌容易有干粉团，这些团块在硬化后就是薄弱点。某钢结构厂房地脚螺栓灌浆，工人用木棍搅拌，结果螺栓周围出现蜂窝状缺陷，承载力检测不合格。

第三个是养护。灌浆后2小时内必须用湿布或薄膜覆盖，防止失水过快。养护温度保持在5-35℃，低于5℃要加热水拌合，高于35℃要采取降温措施。按规范要求，养护期至少7天，前3天尤其关键，每天洒水不少于3次。

如何判断材料是否达标

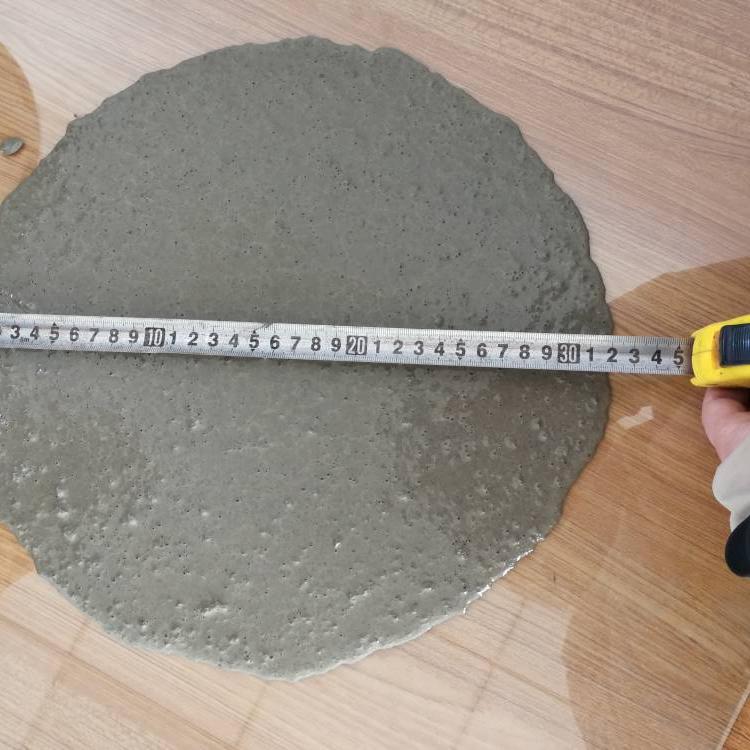

进场验收主要看三个指标。第一个是流动度，用截锥圆模测试，初始值应在290±10mm，30分钟后保留值不低于260mm。第二个是竖向膨胀率，用百分表测量，24小时应在0.02%-0.10%之间，这个范围既能补偿收缩又不至于胀裂模板。

第三个是强度，C40级别要求28天抗压不低于40MPa，但好的产品通常能做到45-55MPa。抗折强度也不应低于8MPa，否则在动荷载下容易脆裂。某设备基础灌浆后，第三方检测发现抗压强度只有36MPa，原因是材料受潮结块，最后全部返工。

还有一个容易被忽略的是泌水率。合格产品泌水率应为0，如果有泌水，说明保水性差，硬化后会在界面处形成水膜，导致粘结强度下降。可以用玻璃板法检测：将搅拌好的浆体倒在玻璃板上，静置2小时观察有无水环。

一个典型工程案例的教训

去年某跨江大桥的支座灌浆项目，设计采用C40自流平无收缩灌浆料，总量约80吨。施工时正值雨季，空气湿度85%以上，工人觉得湿度大就不盖养护布。结果三天后拆模，发现支座底板边缘有0.3mm宽的收缩裂缝。

分析原因：虽然材料本身有膨胀组分，但湿度大导致表面水分蒸发慢，内部水化热使温度升高，体积膨胀，而表面已经硬化，内部继续膨胀产生应力。解决方案是调整养护方式：灌浆后立即覆盖塑料薄膜，并在薄膜上压重物，使膨胀在约束条件下进行。后续补灌的支座全部合格，28天抗压强度达到51MPa。

这个案例说明，再好的材料也离不开规范施工。温度、湿度、约束条件都会影响膨胀效果，不能只看检测报告。作为技术负责人，我要求现场必须做试块，并且模拟实际约束条件，这样才能真实反映材料性能。
