混凝土结构出现蜂窝麻面、露筋、剥落时，修补材料选不对，补了也白补。M50聚合物修补砂浆是一种双组分材料，由聚合物乳液和干粉料现场搅拌而成，专门用来修复混凝土表面的蜂窝、凹坑、露筋等破损部位，附着力强、不空鼓、不收缩，能恢复结构强度。

M50聚合物修补砂浆是什么材料

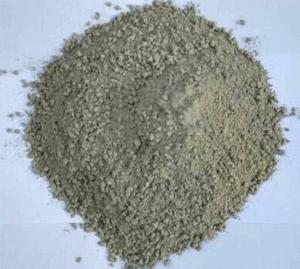

M50聚合物修补砂浆由有机聚合物改性乳液、多种功能性助剂和特种水泥基干粉料按比例配制。聚合物乳液渗入水泥水化产物中，形成连续的高分子膜，大幅提升砂浆与旧混凝土的粘结力。按胶液与粉料1:4（重量比）混合，搅拌均匀后即可使用。

材料硬化后不收缩、不开裂，抗压强度可达50MPa以上，符合GB/T 50448-2015《水泥基灌浆材料》中Ⅲ类性能指标。抗折强度不低于8MPa，与旧混凝土的粘结强度大于1.5MPa，适合在混凝土柱、梁、板、墙体的立面、平面及顶面施工，抹压时不下垂。

主要技术参数与耐久性

M50聚合物修补砂浆的凝结时间：初凝≥30分钟，终凝≤120分钟（标准条件下）。流动度初始值≥260mm，30min保留值≥200mm。抗压强度：3d≥30MPa，28d≥50MPa。抗渗等级不低于P12，能有效阻止水分和氯离子渗透。

在耐化学腐蚀方面，将试件分别浸入2%硫酸溶液、10%盐酸溶液、10%氢氧化钠溶液和饱和氯化钠溶液中浸泡一年，表面无脱落、无开裂、无溶蚀。这一性能满足GB 50367-2013《混凝土结构加固设计规范》对修补材料耐久性的要求，适用于化工车间、污水处理池等腐蚀环境中的混凝土修复。

适用场景与能解决的具体问题

民用建筑方面，主要用于桥梁、道路、铁路、隧道、水坝等混凝土结构的蜂窝麻面修补和露筋修复。以某公路桥梁桥墩修补工程为例，原混凝土因碳化导致表层剥落、钢筋外露，采用M50聚合物修补砂浆分层抹压后，28天粘结强度达到1.8MPa，未出现空鼓和裂缝。

建筑结构加固中，适用于柱、梁、楼板、墙体因冻融、盐害或撞击造成的局部破损修复，也可用于烟囱内衬（钢筋混凝土、砖砌体、浇注料）的修补。材料对钢筋有良好防护性，可延缓锈蚀发展，满足JGJ 145-2013《混凝土结构后锚固技术规程》中对锚固基材修补的要求。

施工操作要点与注意事项

基层处理是成败关键。旧混凝土表面必须凿毛、清理浮灰和油污，露出坚实基层。多孔吸水基层需提前用水充分润湿，施工前保持湿润但无明水。露筋部位应除锈至露出金属光泽，必要时涂刷阻锈剂。渗漏点先用堵漏剂封堵，待基面稳定后再修补。

搅拌时先将胶液倒入桶中，边搅拌边缓慢加入粉料，用电动搅拌器低速搅拌3-5分钟至无结块。每次拌料量应在30分钟内用完，环境温度高时适当减少单次拌量。施工环境温度宜控制在10℃~30℃，低于5℃时需采取保温措施，严禁在雨天或5级以上大风中施工。

单次抹压厚度控制在3mm~8mm，超过8mm时应分层施工，每层间隔不少于24小时。大面积施工（超过10㎡）应分段跳仓，留直槎或斜槎，槎口处涂刷界面剂。最后一遍抹压后待初凝时收光，不可反复抹压。施工后24小时内避免淋水，养护不少于7天。

质量验收与包装储运要求

修补层验收依据GB 50550-2010《建筑结构加固工程施工质量验收规范》，检查粘结强度、厚度、平整度及空鼓情况。用拉拔仪检测粘结强度，单个值不低于1.0MPa，平均值不低于1.5MPa。用小锤敲击法检查空鼓，空鼓面积不超过总面积的5%，单处面积不大于100cm²。

产品包装：胶液20kg±0.5kg/桶，粉料40kg±1kg/袋。储存在0℃以上干燥通风处，避免阳光直射和雨淋。未开封胶液保质期12个月，粉料保质期6个月。超过保质期的材料需重新检测性能合格后方可使用，粉料若结块应过筛处理。
