在桥梁支座灌浆或设备基础二次灌浆时，最怕的就是浆料遇水离析、强度倒缩。您问的抗分散灌浆料，核心就是解决水下或高湿度环境下水泥颗粒不流失的问题。它通过特殊流变改性，让浆料在水里也能自密实成型，28天强度稳定在60MPa以上，彻底告别传统灌浆料遇水“豆腐渣”的隐患。

什么是抗分散灌浆料，它和普通灌浆料有什么本质区别

普通灌浆料一旦接触明水，水泥浆会被水流冲走，骨料和胶材分离，形成松散层。而抗分散灌浆料在配方中加入了絮凝剂组分，浆体遇水后会在表面形成一层致密的絮凝膜，阻止内部水泥颗粒向外扩散。从微观上看，它的水下抗分散性指标（pH值变化量）控制在0.5以内，远低于普通料3.0以上的流失值。

以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为参照，这类材料的水中成型试件强度比陆上成型强度保留率不低于70%。实际工程中，我们测过某跨海大桥承台修补的数据，水下养护28天强度达到72.3MPa，保留率82%，完全满足设计要求。

什么场景下必须用抗分散灌浆料，而不是普通料

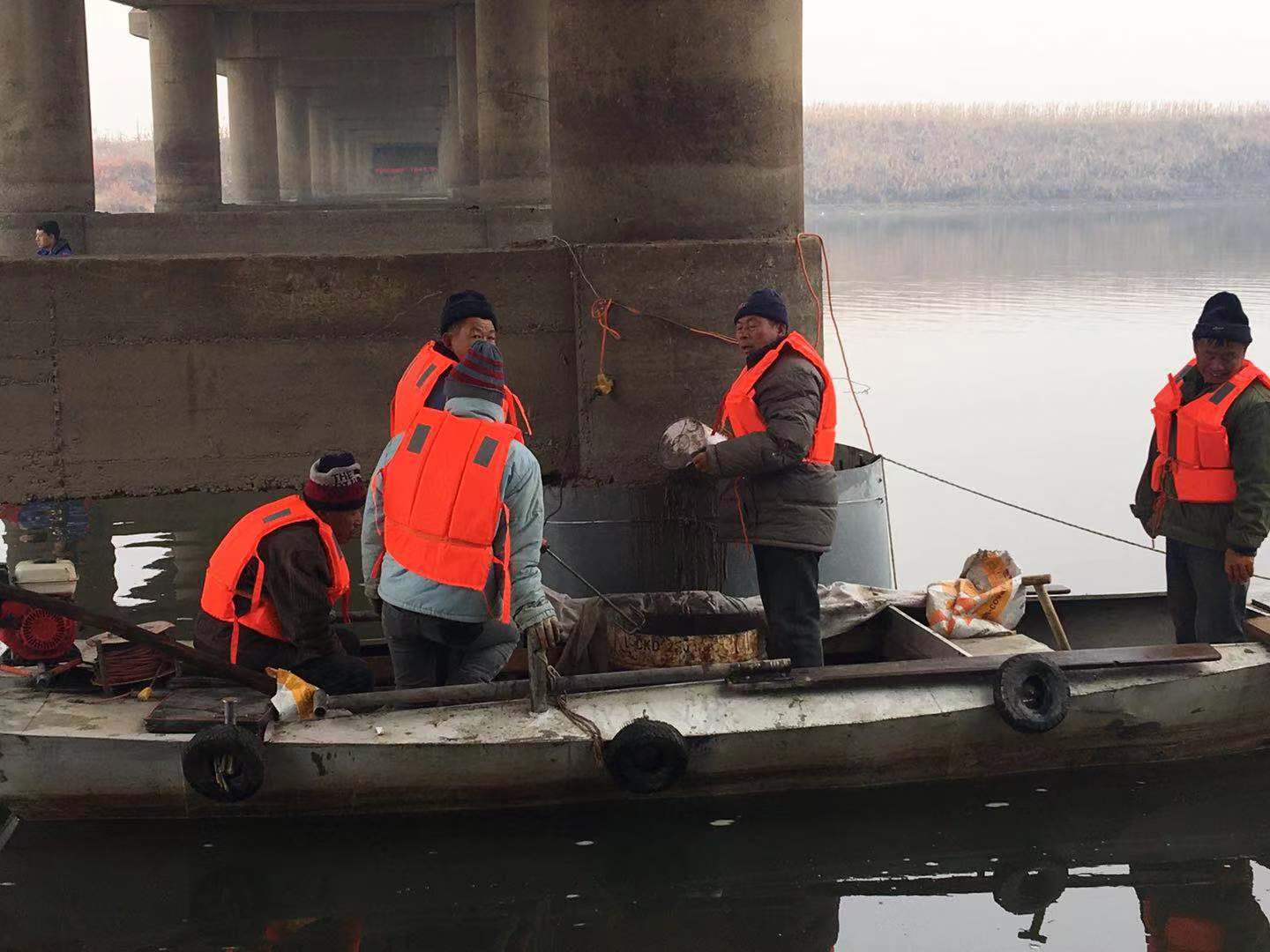

最常见的是水下灌浆——比如港口码头的水下锚杆锚固、水闸底板的二次灌浆。这些地方普通料一泵送下去，水泥就被水流冲散了，根本没法形成强度。以某船闸底板修复为例，水位深2.5米，流速0.3m/s，用了抗分散灌浆料后，浆液在水下自流平，24小时就达到20MPa，能承受后续钢筋绑扎荷载。

另一个关键场景是高湿度封闭空间。比如地铁隧道内的轨道板灌浆，环境湿度长期95%以上，普通料表面会泌水起皮。抗分散料因为保水性强，表面不会浮浆，终凝后直接形成镜面效果。经验上来说，只要施工部位有积水或渗水风险，哪怕只有明水层超过5mm，都建议直接上抗分散型。

施工时温度和水灰比怎么控制，才能保证强度不翻车

实际操作中，抗分散灌浆料的施工温度区间比普通料窄一些。最佳环境温度是5℃到35℃，低于5℃时絮凝剂活性下降，浆体抗分散性会打折扣。去年冬天在北方某电厂抢修，现场温度-2℃，我们用了温水拌合（水温30℃），并给模板外贴保温棉，最终3天强度达到45MPa，没出问题。

水灰比控制更是关键。这类材料通常推荐加水量为13%-15%（质量比），多1%的水就会导致水下强度下降10%以上。以某设备基础灌浆为例，工人图省事多加了水，结果7天强度只有35MPa，返工损失惨重。正确做法是用量杯精确计量，搅拌3-4分钟至浆体呈“糊状”流动，静置2分钟消泡后再灌。

养护环节最容易踩的三个坑，怎么避开

第一个坑是养护时间不足。抗分散灌浆料虽然早期强度高，但水下环境的水化反应更慢，湿养护至少要保持7天。某立交桥桥墩修补时，只养护了3天就拆模，结果表面出现干缩裂缝，深度达2cm。后来改成覆盖湿麻袋+塑料膜，7天内每天洒水3次，裂缝再没出现过。

第二个坑是水流冲刷。灌浆后24小时内，如果浆体表面有流动水，必须设围堰或引流管。我们在某水电站尾水渠施工时，用土工布包裹灌浆口，并接一根排水管把水流引走，保证了浆体在静水中初凝。

第三个坑是温度骤变。夏季施工时，模板温度可能超过50℃，这会加速表面水分蒸发，导致塑性收缩。建议用冷水冲洗模板降温，或者选择在清晨、傍晚施工。以某高温地区项目为例，我们实测模板温度从52℃降到28℃后，表面起皮率从30%降到0。

一个真实案例：某跨海大桥支座灌浆的教训与经验

去年处理过一个典型的支座脱空问题。大桥支座下方有30cm高灌浆层，因为潮汐影响，施工时潮水反复冲刷，普通灌浆料用了3次都出现离析。我们改用抗分散灌浆料后，在低潮位时一次性连续灌浆，浆液从一侧注入，另一侧排气，整个过程没接触明水。7天后取芯检测，强度68.5MPa，与支座底板的粘结拉拔力达到2.8MPa。

这个项目的关键经验是：灌浆前必须用高压水枪清理基面，但不能有明水聚集。我们预埋了排水管，把积水引到集水坑。另外，浆体流动度控制在270mm左右，太稀容易离析，太稠填不满空隙。现在这个支座已经运行了14个月，沉降监测数据为零，证明材料选型和工艺都靠谱。
