金属骨料细石混凝土是一种在油库、化工厂等防爆区域广泛使用的功能性地面材料，其核心优势在于受到摩擦或冲击时不会产生火花。它通过掺入特定金属骨料，从根本上杜绝了因撞击火花引发的火灾爆炸风险，是易燃易爆场所地面工程的首选方案。

材料性能与适用场景

这种材料主要用于轻工业厂房、机械摩擦车间、电子精密仪器车间、石油产品制造与存储仓库、气体制造车间、高压变压器室、实验室以及易燃货物存储区。以某油料生产车间为例，地面长期承受叉车行走和重物坠落，使用金属骨料细石混凝土后，未发生过因地面摩擦引发的安全事故。

从性能指标看，该材料满足SJ/T 10694-2006《电子产品制造与应用系统防静电检测通用规范》和GB 50209-2010《建筑地面工程施工质量验收规范》的要求。点对点电阻实测值在1×10⁵～1×10¹⁰Ω之间，体积电阻在1×10⁵～1×10⁹Ω之间，不燃性能测试中无瞬间火花产生。经验上来说，28天抗压强度可达到C30～C50，流动度控制在180～220mm，初凝时间约2小时，终凝时间约6小时，适合常规施工节奏。

产品特点与技术优势

相比普通混凝土地面，金属骨料细石混凝土的耐磨性提升明显，能承受频繁的机械摩擦。地面摩擦时不会产生火花，这是防爆功能的核心。材料高密度、无尘，表面致密且不褪色，耐油脂，易于清洁。

非金属骨料在潮湿环境下不会生锈，连续使用后表面光滑度反而增加。实际操作中，预包装产品无需现场混合其他材料，直接与新浇混凝土表面结合，施工周期短，通常24小时内即可开放轻度使用。

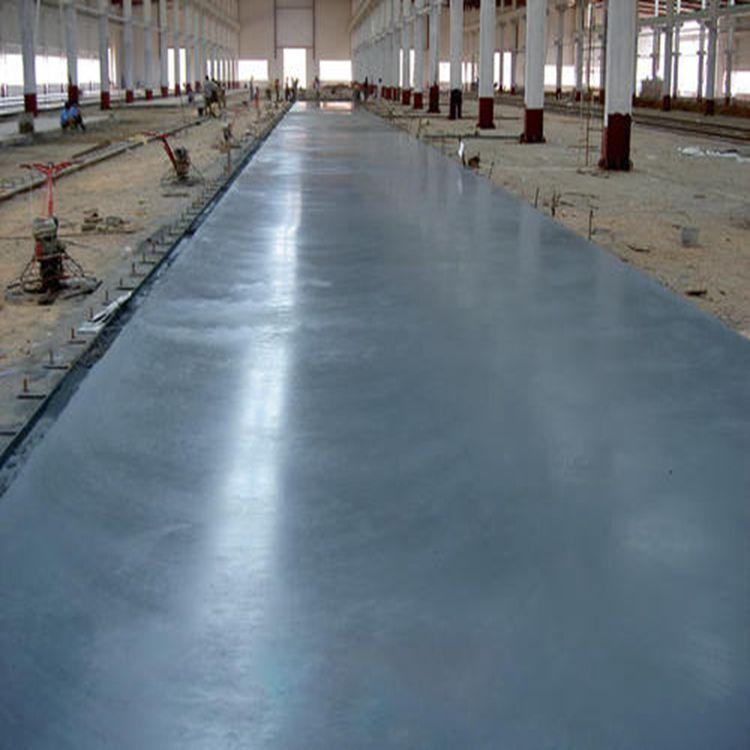

施工工艺与操作要点

施工前，原材料加工时必须防止引入其他类型的石材或杂质，建议用磁选机进行铁吸收检查，避免铁质杂质引发火花。混合比例要严格控制，确保物料混合均匀、颜色一致，水灰比一般控制在0.45～0.50之间。

施工温度宜在5℃～35℃之间，避免高温暴晒或低温冻害。浇筑后应及时覆盖保湿养护，养护时间不少于7天，期间避免重物碾压。以某化工车间施工为例，养护期间每4小时洒水一次，保持表面湿润，最终地面强度达标且无裂缝。

包装存储与质量验收

产品采用复合牛皮纸袋包装，每袋50kg，保质期为6个月。必须存放在干燥通风的室内，包装袋要密闭，注意防潮防冻。实际操作中，若存放环境湿度超过70%，建议在1个月内用完，避免结块。

质量验收时，除常规强度检测外，还需进行火花试验和电阻测试。参考GB 50204《混凝土结构工程施工质量验收规范》，每500m²为一个检验批，随机抽取3个点检测点对点电阻，要求全部在1×10⁵～1×10¹⁰Ω范围内。不燃性能测试需在第三方实验室进行，确保无瞬间火花产生。
