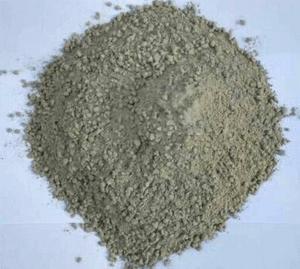

声屏障和风屏障基础安装中，重力砂浆M40解决了传统灌浆料在低温环境下无法施工、强度发展慢的难题。这种材料利用自身重力自然流动找平，无需振捣，在-10℃条件下仍能正常施工并保证早期强度，是高铁声屏障、风屏障及接触网支柱底座安装的专用填充材料。

M40重力砂浆的核心性能指标

根据《高速铁路声/风屏障重力充填砂浆暂行技术条件》要求，M40重力砂浆的流动度初始值≥360mm，30分钟后仍≥300mm，确保足够操作时间。2小时抗压强度≥5MPa，满足快速拆模需求；1天强度≥40MPa，28天强度≥50MPa。氯离子含量≤0.1%，28d收缩率≤0.1%，一维垂直膨胀率≥0.02%。抗冻性能要求28d冻融循环后外观无异常，剥落量≤1000g/m²。

实际操作中，这些指标直接关系到施工效率。以某高铁声屏障项目为例，施工时环境温度-5℃，采用M40重力砂浆后，2小时强度达到6.8MPa，当天即可进行下一道工序安装，比传统灌浆料节省了至少12小时养护时间。

材料适用场景与解决的问题

重力砂浆M40主要解决三类安装问题：第一，声屏障底座钢板与基础之间的空隙填充，要求砂浆能自流平且不产生收缩裂缝；第二，风屏障立柱底板与混凝土基础之间的连接，需要材料具备高粘结力和抗疲劳性能；第三，接触网支柱底座钢板的灌浆，要求施工后24小时内能承受上部荷载。

在低温工况下，普通水泥基灌浆料（如GB/T 50448-2015标准中的Ⅰ类产品）在5℃以下强度发展极慢，而M40重力砂浆通过掺入专用防冻组分，在-10℃至-15℃范围内仍能正常水化，28天强度损失不超过10%。

施工工艺要点与参数控制

搅拌时严格按水料比0.16±0.01加水，用小型手持搅拌机搅拌2-4分钟至均匀。静置1-2分钟消泡后再灌浆，浇筑高度应超出钢板底面5-10mm。侧模若出现漏浆需及时补灌，避免形成空鼓。

经验上来说，搅拌时间不宜超过5分钟，否则会引入过多气泡影响密实度。冬季施工时，建议用混凝土养护剂覆盖裸露面，防止水分蒸发过快导致表面开裂。如果环境温度低于-15℃，应搭设暖棚或采取电热毯加热措施，保证砂浆养护温度不低于-10℃。

质量验收参照GB 50204-2015《混凝土结构工程施工质量验收规范》及《高速铁路声/风屏障重力充填砂浆暂行技术条件》执行，重点检查灌浆密实度、外观质量和28天强度。

常见施工问题与处理措施

灌浆后出现局部不饱满，多因模板漏浆或浇筑速度过快。解决办法是：侧模接缝处用密封胶带封堵，灌浆时保持连续、缓慢，单次浇筑高度控制在30cm以内。若已出现空洞，应在24小时内用同配比砂浆压力注浆修补。

低温环境下强度发展偏慢时，可采取热水搅拌（水温不超过40℃），但需重新检测水料比。严禁随意加水提高流动度，这会直接导致强度下降和收缩率超标。

夏季施工时，若环境温度超过35℃，应选择早晚低温时段施工，并适当降低搅拌用水温度，防止砂浆过早失去流动性。28天收缩率超过0.1%时，需检查养护湿度是否达标，必要时延长养护时间至7天。
