隧道出入口是交通事故高发区，隧道口彩色防滑路面通过视觉警示和物理防滑双重作用，能有效降低“白洞效应”和“黑洞效应”带来的视线干扰风险。本文从材料性能、施工工艺到验收标准，系统解析这一技术的核心要点。

为什么隧道口事故高发？彩色路面如何发挥作用

车辆从隧道外驶入时，光线骤暗形成“黑洞效应”；驶出时强光刺眼产生“白洞效应”，驾驶员瞳孔来不及调节，极易判断失误。彩色防滑路面利用高亮度色彩提前警示减速，同时通过增大摩擦系数缩短制动距离。以实际工程为例，某高速隧道群加铺彩色防滑层后，事故率下降约40%。

这种路面还能通过表面微结构刮除轮胎附着灰尘，减少粉尘带入隧道内部，间接降低清扫频次和扬尘污染。从安全与养护两个维度看，它都是隧道口必备的主动防护措施。

材料性能核心指标：陶瓷颗粒的抛光值与结构深度

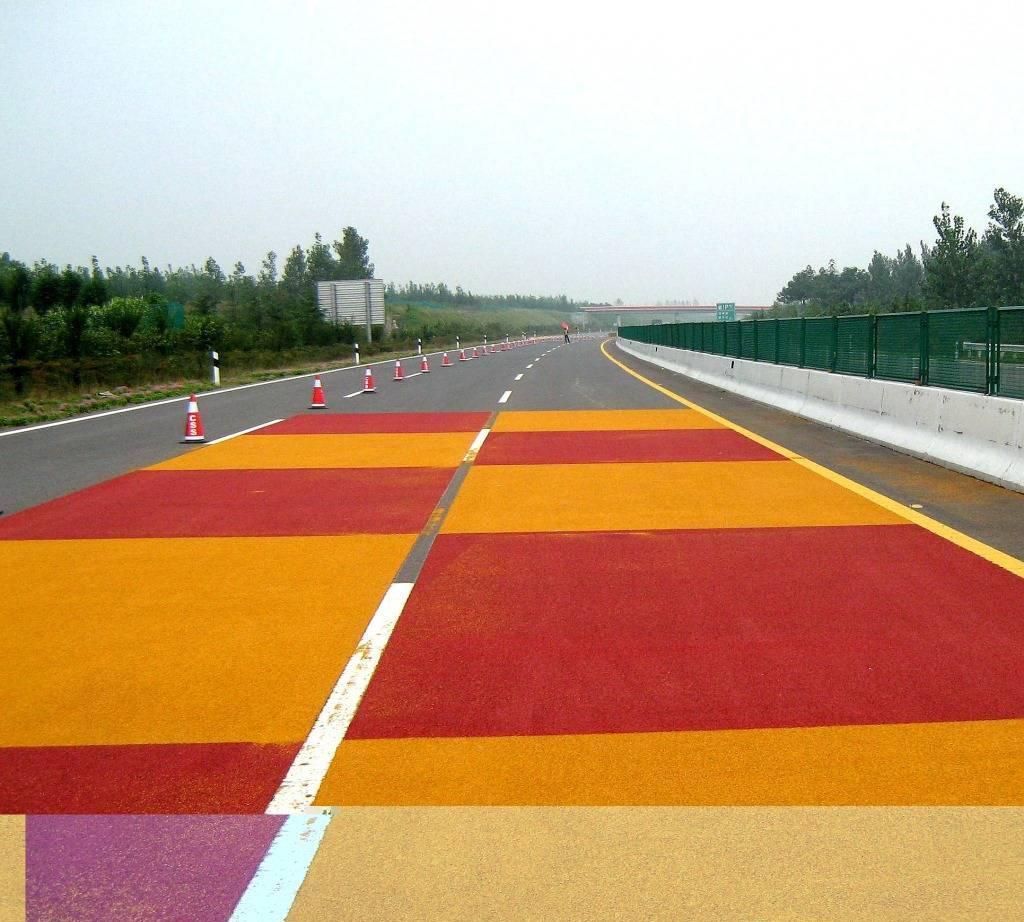

彩色防滑路面是在现有路面上粘结3-5毫米厚的高抛光值彩色陶瓷颗粒，形成结构深度≥1.5毫米的耐磨表层。关键参数在于陶瓷颗粒的磨光值（PSV）需≥65（参照JTG E42-2005《公路工程集料试验规程》），这决定了长期磨损后是否仍保持防滑性能。

普通沥青路面通车1-2年后，表面构造深度会从0.8毫米降至0.3毫米以下，摩擦系数衰减明显。而彩色陶瓷颗粒层属于“逐层磨损”模式：表层颗粒磨掉后，下层新颗粒继续提供摩擦，只要粘结层完好，防滑寿命可达5-8年。实际操作中，建议选用莫氏硬度≥7的烧结陶瓷颗粒，避免使用染色石英砂（易褪色且耐磨性差）。

施工工艺要点：温度控制与粘结层厚度

施工环境温度应控制在10℃-35℃，相对湿度≤80%。基面必须清洁干燥，无油污、浮尘，对于旧混凝土路面需先进行抛丸处理，确保拉拔强度≥1.5MPa（参照GB 50367-2013《混凝土结构加固设计规范》）。

粘结剂采用双组分聚氨酯或环氧树脂，配比按厂家说明精确计量，搅拌时间不少于3分钟。刮涂厚度控制在1.0-1.5毫米，均匀撒布陶瓷颗粒后，用滚筒压实，使颗粒埋入粘结剂约2/3深度。24小时初凝后清扫浮粒，72小时完全固化方可开放交通。夏季施工注意避免高温暴晒导致粘结剂起泡，冬季需添加低温固化剂。

质量验收标准：摩擦系数与构造深度检测

验收依据JTG F80/1-2017《公路工程质量检验评定标准》执行。主要检测三项指标：摆式摩擦系数（BPN）≥55，构造深度（铺砂法）≥1.5毫米，陶瓷颗粒不脱落率（用胶带拉拔测试）≤5%。

颜色均匀性采用色差仪检测，ΔE≤3.0。对于弯道或下坡路段，建议加密检测断面，每20米测一组。常见问题处理：若出现颗粒脱落，需清除松散层后重新涂刷界面剂；若表面泛油，说明粘结剂用量过大，应控制刮涂厚度在1.2毫米以内。

维护与寿命：何时需要重新铺装

日常维护以清扫为主，禁止使用钢丝刷或高压水枪直冲（易破坏粘结层）。每季度检查一次构造深度，当深度降至0.8毫米以下或摩擦系数低于45时，需局部修补或整体重铺。实际案例表明，在日交通量5万辆的重载路段，彩色防滑层有效寿命约4年；普通路段可达6年以上。

重新铺装时无需铣刨原结构，只需清理表面松散颗粒后直接加铺新粘结层和陶瓷颗粒，施工便捷且不产生大量废料。从全生命周期成本看，虽然初期造价较普通路面高30%-50%，但综合安全效益和养护成本，性价比优势明显。
