超高性能混凝土（UHPC）是过去三十年来水泥基材料领域的重要突破，兼具超高强度与超高耐久性。本文从材料工程师视角，结合最新国标与施工经验，系统解析这种性能混凝土的技术参数、应用场景与施工要点，帮助工程人员快速掌握核心信息。

UHPC的材料性能与关键参数

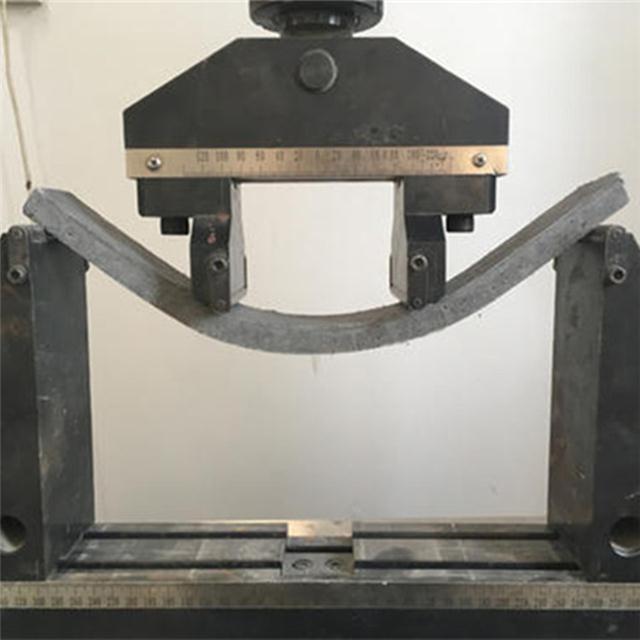

UHPC的抗压强度通常可达120-180MPa，远超普通C50混凝土的50MPa。根据GB/T 50448-2015标准，其流动度应控制在200-260mm，凝结时间初凝不小于30分钟，终凝不大于120分钟。实际工程中，UHPC的抗弯强度是普通混凝土的3倍以上，收缩率降低约50%，经700次冻融循环后仍保持结构完整，因此被称为“永不开裂”混凝土。

从材料组成看，UHPC采用高标号水泥、硅灰、石英砂和高效减水剂，水胶比通常低于0.2。这种密实结构使其抗渗等级可达P12以上，氯离子扩散系数低于1×10⁻¹² m²/s，特别适用于海洋工程和防腐蚀要求高的场景。经验上来说，控制搅拌时间在3-5分钟，能有效保证纤维均匀分散。

UHPC在结构加固与防护工程中的应用

在海上石油平台中，UHPC作为钢结构外部保护层，能显著延长水位波动区支柱的使用寿命。以某南海平台为例，采用30mm厚UHPC包裹后，腐蚀速率降低80%以上。加固施工时，需控制环境温度在5-35℃，养护时间不少于7天，确保强度发展稳定。

UHPC早期强度发展快，24小时抗压强度可达60MPa，适合替代钢材和有机聚合物进行结构修复。依据GB 50367-2013规范，其与旧混凝土的粘结强度不低于2.5MPa，施工时需对基面进行凿毛处理并涂刷界面剂。这种特性在桥梁支座更换、隧道衬砌修复中效果明显。

UHPC在桥梁与高层建筑中的结构优化

UHPC的高强度特性允许减小结构构件尺寸。以某跨海大桥为例，采用UHPC箱梁后，梁高降低30%，自重减轻40%，同时实现了更大跨度。施工时需注意模板支撑刚度，因为UHPC流动性大，对模板侧压力可达普通混凝土的1.5倍。

在高层建筑中，底层柱截面可缩小20%-30%，增加使用面积。实际操作中，建议采用自密实浇筑工艺，振捣频率控制在50Hz，时间不超过15秒，避免纤维团聚。养护方面，早期保湿养护至少3天，后期自然养护即可满足强度要求。

UHPC在特殊工程中的技术优势

UHPC的高抗拉强度和耐腐蚀性使其成为油气管道制造的理想材料。相比传统厚壁钢管，UHPC管道壁厚可减少50%，成本降低30%，且耐化学侵蚀性能更优。依据JTG/T J22-2008规范，管道接口应采用环氧树脂粘结，并做24小时水压试验。

在核废料存储领域，UHPC的高抗渗性可用于制造中低放射性废物容器。其渗透系数低于10⁻¹³ m/s，能有效阻隔放射性物质迁移。施工时需控制拌合物温度不超过30℃，防止早期热裂。军事防护工程中，UHPC用于防爆墙和掩体，抗冲击性能比普通混凝土高3-5倍。

UHPC施工质量验收与常见问题处理

验收时依据GB 50204-2015标准，重点检测抗压强度、流动度和外观质量。试块应在标准养护条件下养护28天，强度值需达到设计等级的115%以上。现场检测可采用回弹法或钻芯法，测区数量不少于3个。

常见问题包括纤维外露和表面气泡。纤维外露多因振捣过度，应控制振捣棒插入深度不超过纤维层。表面气泡可通过调整脱模剂种类和涂刷厚度解决，经验上使用水性脱模剂效果更好。若出现早期开裂，应立即覆盖湿布并洒水养护，延长养护期至14天。
