地脚螺栓加固选用CGM灌浆料，核心在于解决设备基础二次灌浆中的收缩与承载力问题。这种水泥基灌浆材料凭借其早强、高流态、微膨胀特性，已成为重型机械、桥梁连接及钢结构地脚螺栓锚固的标配方案。

CGM灌浆料的核心性能指标

按GB/T 50448-2015《水泥基灌浆材料》标准，CGM灌浆料在1天抗压强度≥20MPa，3天≥40MPa，28天≥60MPa，满足设备快速安装需求。实际检测中，流动度初始值≥300mm，30分钟保留值≥260mm，确保狭窄空间内填充密实。凝结时间初凝≥60分钟，终凝≤180分钟，为现场施工留出操作窗口。

微膨胀性能是关键：竖向膨胀率0.02%~0.5%，补偿硬化收缩，保证地脚螺栓与基础握裹力。以某钢厂轧机基础为例，采用CGM灌浆料后，28天粘结强度达2.5MPa，远高于普通砂浆。

施工前准备与基面处理

灌浆前必须清除孔内浮灰、油污及松散颗粒。按JGJ 145-2013《混凝土结构后锚固技术规程》要求，基面应预湿至饱和面干状态，但不得有明水。螺栓孔深度需≥10倍螺栓直径，孔径比螺栓大40~60mm，为浆体流动留出空间。

实际操作中，建议用压缩空气配合高压水枪交替清理。以桥梁支座锚固为例，若基面残留脱模剂，会导致粘结强度下降30%以上，必须用凿毛或界面剂处理。

搅拌与灌浆工艺参数

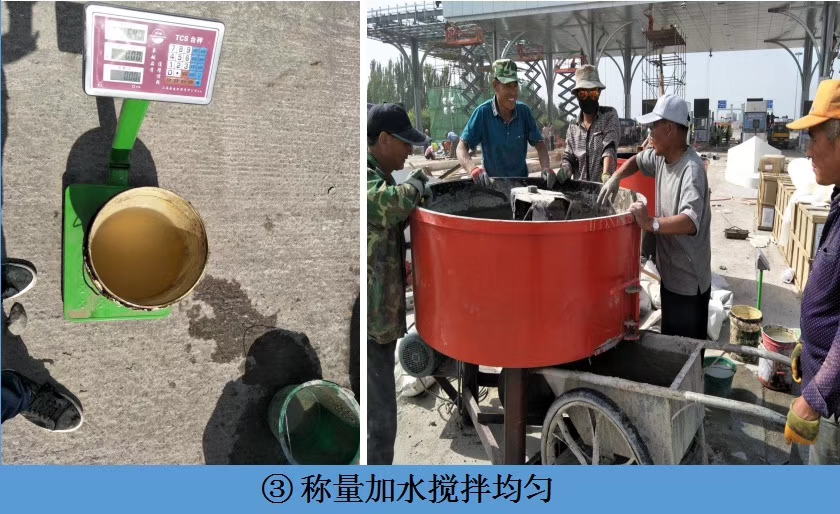

加水量严格按产品说明书控制，一般为干料重量的12%~14%。机械搅拌时间≥3分钟，手动搅拌需延长至5分钟以上，直至浆体均匀无结块。经验上来说，搅拌后静置1~2分钟消泡，再二次搅拌10秒，可提升流动性。

灌浆采用自重法或压力注浆法。对于倒置孔或狭窄空间，用竹片或细钢筋插捣排气，但禁止过度振捣以防离析。以地铁逆作法施工缝处理为例，需分次灌浆，每次高度≤500mm，间隔30分钟，避免浆体沉降产生空隙。

养护与冬季施工要点

灌浆后12小时内开始养护，覆盖湿草袋或塑料薄膜，保持表面湿润≥14天。环境温度低于0℃时，需采用热水拌合（水温≤40℃），并添加防冻剂。按GB 50550-2010《建筑结构加固工程施工质量验收规范》，冬季施工时浆体入模温度≥5℃，养护期不得受冻。

以北方某化工厂地脚螺栓加固为例，-5℃施工时，采用保温模板+电热毯覆盖，7天强度达到设计值的80%，28天合格。注意：养护期间不得在灌浆层上施加振动荷载。

质量验收与常见问题处理

验收按GB 50204-2015《混凝土结构工程施工质量验收规范》执行。重点检查：灌浆层与基面粘结是否紧密（敲击法检测空鼓面积≤5%）；螺栓位置偏差≤2mm；28天强度报告需由有资质实验室出具。

若出现表面开裂，多因养护不当或加水量超标。解决方案：控制水灰比在0.12~0.14之间，养护前用抹刀压光表面。对于已开裂部位，用环氧树脂灌缝胶修补。以某风电基础二次灌浆为例，通过添加0.2%聚丙烯纤维，有效抑制塑性收缩裂缝。

实际工程中，若灌浆后3天强度不足，优先检查配合比和养护温度。按JGJ/T 70-2009标准，可现场取芯检测，若芯样强度低于设计值10%，需返工处理。
