混凝土裂缝修补，核心在于灌浆材料能否真正渗透到微细裂纹内部。高渗透改性环氧树脂灌浆材料正是为解决这一痛点而设计，其低粘度特性可深入0.1mm以下的裂缝，恢复结构整体性。

什么是高渗透改性环氧树脂灌浆材料

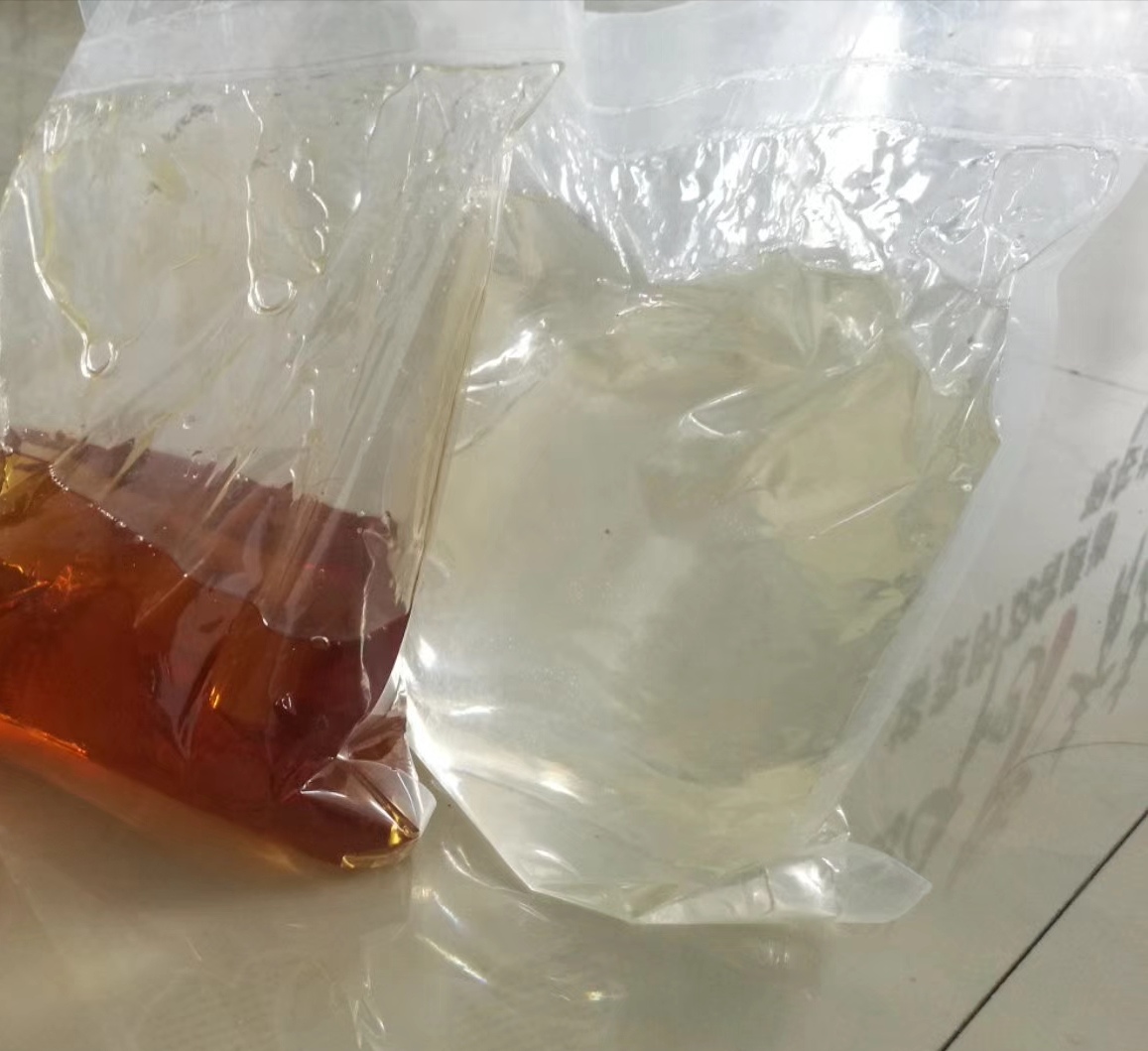

这是一种双组分、室温固化的低粘度环氧树脂体系，由主剂A和固化剂B按4:1（重量比）混合使用。与普通环氧树脂不同，它的初始粘度可低至20mPa·s（23℃），能渗透进混凝土的毛细孔和微细裂缝中。工程上常称其为灌浆树脂、裂缝修补胶或环氧AB胶，但核心性能指标是渗透能力和粘结强度。

根据GB 50367-2013《混凝土结构加固设计规范》的要求，用于裂缝修复的灌浆材料，其钢对钢拉伸抗剪强度不应低于10MPa，而该材料的实测值可达12-15MPa。实际应用中，它通过高压或低压注入，将开裂的混凝土重新粘合为一个整体。

核心性能指标与参数

材料的可用时间在23℃±2℃环境下约为30分钟，初始固化需4-10小时，完全硬化需3-7天。这个时间窗口给了施工人员足够的操作余地，但温度低于10℃时，固化时间会明显延长，需要采取加热措施。

力学性能方面，抗压强度≥60MPa（参照GB/T 2567-2021），拉伸剪切强度≥12MPa，粘结强度（与混凝土的正拉粘结）≥2.5MPa，且破坏形式应为混凝土内聚破坏。抗渗压力比≥300%，这意味着它不仅能补缝，还能起到刚性防水层的作用。包装规格通常为主剂16kg+固化剂4kg，在阴凉干燥处储存稳定性至少一年。

适用场景与解决的具体问题

主要解决三类问题：一是混凝土梁、板、柱等构件中的静止微裂缝（宽度0.1-1.5mm）；二是低渗透性软弱地基或破碎带的固结灌浆；三是钢结构表面的防腐封闭处理。以某桥梁加固工程为例，桥墩出现多条0.3mm宽的竖向裂缝，注入该材料后，取芯检测显示浆液完全填充了裂缝，粘结强度达到2.8MPa，满足JTG/T J22-2008《公路桥梁加固设计规范》的要求。

对于混凝土表面的刚性防水，它比传统水泥基防水材料更可靠——因为环氧树脂本身不收缩，且与混凝土基层的粘结力远高于普通防水涂料。但要注意，它不适用于有持续渗水压力的裂缝，必须先将明水引流或堵住。

施工工艺与操作要点

第一步是基面处理。用钢丝刷或高压水枪清除裂缝两侧的浮浆、油污，必要时用压缩空气吹净裂缝内的灰尘。沿裂缝表面骑缝粘贴注浆嘴，间距视裂缝宽度而定——经验上说，0.3mm以下的裂缝，间距15-20cm；0.5mm以上的裂缝，间距20-30cm。然后用WS密封胶（或快干型环氧腻子）封闭裂缝表面，留出注浆嘴作为入口。

第二步是注浆操作。将A、B组分按比例搅拌均匀，倒入注浆泵料斗。低压注浆时压力控制在0.2-0.5MPa，高压注浆可达2-5MPa。注浆顺序应从裂缝一端向另一端推进，相邻注浆嘴出浆后立即封闭。保持压力1-2分钟，观察压力表是否稳定——压力突然下降说明裂缝未完全填充，需补充注浆。环境温度宜在5-35℃之间，低于5℃时材料粘度增大，需用温水浴预热。

第三步是养护与收尾。注浆完成后保持静置养护24小时，期间不得扰动。完全固化后（通常7天），用角磨机切除注浆嘴，表面用水泥砂浆或环氧腻子抹平。验收时按GB 50550-2010《建筑结构加固工程施工质量验收规范》的要求，可采用超声波法或取芯法检测灌浆密实度。

常见问题与处理措施

问题一：注浆后裂缝表面仍有渗漏。原因多是密封不严或注浆压力不足。处理办法：重新封闭裂缝，提高注浆压力至1.5MPa以上，并延长保压时间。

问题二：材料固化过快或过慢。温度是主要影响因素。夏季施工时，可将A、B组分分别置于阴凉处降温；冬季施工时，用加热带包裹注浆管，或选用低温固化型固化剂。

问题三：粘结强度不达标。通常是因为基面未充分干燥或存在油污。施工前务必用丙酮或专用清洗剂擦拭裂缝两侧，并保证混凝土含水率低于6%。
