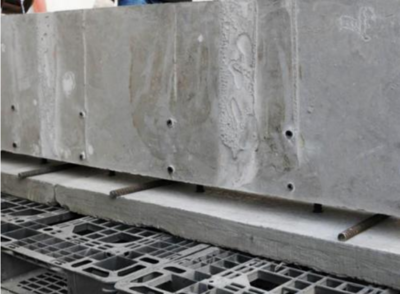

你在找的套筒灌浆料，其实就是用于预制构件钢筋连接的高强无收缩水泥基材料。它的核心任务是填满套筒与钢筋之间的缝隙，形成可靠连接。这种材料在装配式建筑中直接关系到结构安全，选错了或者用错了，后期返工代价极大。

套筒灌浆料到底是什么材料

从材料科学角度看，套筒灌浆料是一种经过特殊级配的水泥基干混砂浆。它由高强水泥、精选骨料、多种外加剂复合而成，加水搅拌后具备大流动度、微膨胀和高早期强度的特性。与普通水泥砂浆不同，它的流动度能控制在300mm以上，确保在狭窄的套筒间隙中自由填充。

实际应用中，这种材料主要解决钢筋与套筒之间的传力问题。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，合格的套筒灌浆料在28天龄期时抗压强度需达到85MPa以上，竖向膨胀率控制在0.02%-0.5%之间。这些参数直接决定了连接节点的抗震性能。

以我经手的某高层住宅项目为例，当时遇到冬季施工难题，常规材料在5℃以下基本无法正常水化。后来换用了低温型套筒灌浆料，配合热水拌合和保温养护，才保证了工期和强度达标。

为什么施工中总出现灌浆不密实

灌浆不密实是现场最常见的问题，根源往往不在材料本身，而在操作细节。我见过不少施工队为了赶进度，把拌合时间缩短到1分钟以内，结果浆体里还有干粉团块，这些团块堵在套筒中部，形成空腔。按照规范要求，机械搅拌时间不得少于3分钟，静置排气2分钟后才能灌浆。

另一个容易被忽视的因素是灌浆压力。有些工人习惯用重力式灌浆，靠浆体自重往下流，但遇到竖向高度超过1.5米的套筒时，底部压力过大容易导致浆体离析。经验上来说，采用专用灌浆枪，保持0.2-0.5MPa的持续压力，才能保证浆体从排浆孔均匀溢出。

温度控制同样关键。当环境温度低于5℃时，水泥水化反应会显著减缓，此时必须采用热水拌合（水温控制在30-50℃），并对构件进行保温覆盖。以某地铁站预制立柱施工为例，当时夜间温度降到2℃，我们给每个套筒裹了电热毯，实测灌浆料24小时强度达到了35MPa，比常温养护只低了8%。

怎么选对适合你工地的灌浆料

选型首先要看施工季节。夏季施工选标准型，流动度保持时间在30分钟以上即可；冬季施工必须选低温型，这类材料添加了防冻组分，在-10℃环境下仍能正常水化。我曾见过一个项目在12月份用了标准型，结果灌浆后第三天强度还不到20MPa，最后不得不全部凿除重做。

第二看结构要求。对于抗震设防烈度8度以上的区域，建议选用I类套筒灌浆料，其28天抗压强度需达到100MPa以上，且氯离子含量不超过0.06%。如果是普通框架结构，II类材料（85MPa）完全够用，没必要多花钱。

实际操作中，我建议采购前先做小批量试配。取5kg材料按厂家推荐水料比搅拌，测量初始流动度和30分钟流动度保留值。合格的浆体应该像蜂蜜一样连续流淌，不能有断流或泌水现象。以某预制构件厂的经验为例，他们每次换批次前都会做这个试验，避免了至少3次批量质量问题。

灌浆施工中必须盯住的三个细节

第一个细节是灌浆前的检查。用压缩空气吹净套筒内部，确保没有焊渣、铁锈或混凝土碎屑。我见过一个案例，因为套筒底部残留了约2cm厚的浮浆，灌浆后形成了软弱夹层，最终导致节点承载力下降15%。这个环节不能省，必须逐根检查并拍照记录。

第二个细节是出浆孔的封堵时机。很多工人看到出浆孔冒浆就立刻堵住，这是错误的。正确做法是让浆体持续流出5-10秒，排尽空气后再用专用胶塞封堵。以某学校教学楼项目为例，严格按照这个流程操作后，后期取芯检测显示灌浆饱满度达到了98%以上。

第三个细节是养护管理。灌浆完成后24小时内严禁震动构件，表面要用湿布覆盖保湿。冬季施工时，养护温度不得低于5℃，否则强度发展会停滞。我通常要求现场挂一个温度记录仪，每2小时记录一次，确保养护条件达标。

某桥梁支座灌浆项目的实战教训

去年参与了一个跨河桥梁的支座更换项目，当时用了某品牌的套筒灌浆料。第一天施工时，工人按常规水料比13%搅拌，结果浆体流动度只有280mm，灌浆过程中频繁堵管。后来分析发现，这批材料因为存放时间超过3个月，部分水泥已经预水化，实际需水量增加了2%。调整水料比到15%后，流动度恢复到了320mm，问题才解决。

这个案例说明，材料进场后不能直接按说明书用。我要求现场每批次材料都做流动度试验，根据实际状态微调水料比。另外，灌浆料的保质期通常为6个月，但超过3个月的材料强度会有5%-10%的衰减，最好优先使用新批次的。

还有一个教训是灌浆后的强度检测。当时监理要求做同条件养护试块，但现场养护条件差，试块28天强度只有78MPa，而套筒内取芯样强度却达到了92MPa。原因在于试块是单独养护的，没有模拟套筒的约束环境。后来我们改用套筒灌浆专用试模，结果与实体强度偏差控制在5%以内。这个经验后来被写进了项目的施工总结里。
