道路基层出现脱空、沉陷，传统开挖修复成本高、工期长、交通影响大，这正是微创式地聚合物注浆工艺要解决的核心痛点。这种微创技术通过钻小孔、注浆料的方式，在不破坏面层的前提下恢复结构承载力，单点处理时间不超过30分钟，强度恢复率可达90%以上。

什么是地聚合物道路注浆的“微创”原理

地聚合物注浆不是简单的灌水泥浆。它利用碱激发矿渣、粉煤灰等工业废料，生成类沸石结构的无机胶凝材料。这种材料流动性好，能渗入0.1mm以上的裂缝和空隙，填充密实度远高于普通水泥浆。

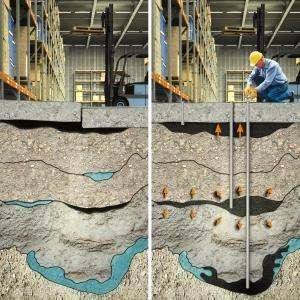

施工时仅需在路面上钻直径16-20mm的注浆孔，孔距按1.2-1.5米梅花形布置。浆液在压力作用下向四周扩散，形成直径0.8-1.2米的加固区，把松散基层重新胶结成整体。实际操作中，一个标准车道每小时可处理50-80平方米。

从力学角度看，地聚合物浆液28天抗压强度能达到40-60MPa，与C50混凝土相当。更重要的是它的收缩率低于0.02%，不会像普通水泥浆那样干缩后重新形成空隙。以某省道修复工程为例，注浆后7天取芯，芯样完整度达到90%以上。

为什么传统开挖修复不如注浆工艺经济

传统开挖修复需要铣刨面层、挖除基层、重新摊铺压实，单车道每延米成本在800-1200元之间，而且养护期至少7天。对于城市主干道或高速公路，封闭一条车道造成的交通拥堵损失，往往超过工程本身造价。

地聚合物注浆工艺的施工温度范围更宽，在5℃到40℃之间都能正常作业。浆液初凝时间控制在15-30分钟，终凝后2小时即可开放交通。以某机场快速路维修为例，利用夜间封闭施工，凌晨4点完成注浆，早高峰前就恢复通行，未造成任何交通延误。

从全寿命周期成本看，注浆修复后的道路使用年限可达5-8年，与开挖修复相当。但单次维修费用仅为开挖方案的30%-50%，而且不需要处理废料、不需要大型机械进场。经验上来说，对于脱空深度在5-15cm的基层病害，注浆是性价比最高的选择。

地聚合物注浆工艺的施工关键控制点

注浆压力是决定效果的核心参数。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》的推荐值，结合地聚合物材料特性，实际施工压力控制在0.3-0.8MPa之间。压力过低浆液扩散半径不够，压力过高则可能造成路面抬升或冒浆。

浆液配合比需要根据现场温度、基层含水率动态调整。以某高速公路养护项目为例，夏季施工时水胶比控制在0.35-0.38，冬季则调整到0.40-0.42。同时加入0.1%的缓凝剂，确保在高温环境下仍有充足的施工时间。实际操作中，每车浆液都要做流动度测试，确保初始流动度在180-220mm范围内。

注浆顺序要遵循“先周边后中心、先深层后浅层”的原则。先从脱空区域外围2-3米处开始注浆，形成封闭圈，再向中心推进。这样能防止浆液向非脱空区流失，提高材料利用率。一个常见误区是直接从脱空中心注浆，结果浆液沿裂缝跑到路面上，既浪费材料又污染路面。

注浆后如何验证修复效果与质量验收

注浆完成后2小时，用落锤式弯沉仪（FWD）检测弯沉值。修复后弯沉值应小于设计值的1.2倍，且相邻测点弯沉差不超过0.05mm。以某市政道路工程为例，注浆前弯沉值为0.45mm，注浆后降至0.18mm，降幅达60%。

取芯检测是最直观的验证方式。注浆后7天，在注浆孔之间随机取芯，芯样长度应达到设计加固深度，且浆液填充饱满。芯样抗压强度不低于30MPa，劈裂强度不低于2.0MPa。实际操作中，每1000平方米至少取3个芯样，不合格区域要补注。

对于有条件的项目，建议做雷达检测对比。注浆前后各做一次地质雷达扫描，通过电磁波反射信号判断脱空区的填充效果。以某桥梁支座灌浆项目为例，雷达图谱显示注浆后脱空区信号明显减弱，填充率超过95%。这种无损检测方式特别适合高等级路面，避免破坏面层。

地聚合物注浆工艺的典型应用场景与常见问题处理

这种工艺最适合处理半刚性基层的早期病害。比如水泥稳定碎石基层在通车2-3年后，因温缩裂缝发展成板底脱空。以某国道改扩建项目为例，原设计基层厚度30cm，运营3年后出现20多处沉陷。采用地聚合物注浆处理后，仅用5天完成全部修复，至今4年未出现二次病害。

桥梁桥头搭板脱空是另一个高发场景。车辆冲击导致搭板与路基之间形成空隙，轻则跳车重则板体断裂。注浆时在搭板两侧各钻两排孔，孔深穿过搭板底面50cm。浆液从底部向上填充，把搭板与路基重新连接成整体。某跨河大桥桥头处理案例，注浆后跳车现象完全消失，三年内未复发。

遇到冒浆问题时，先检查注浆压力是否超标，再观察路面裂缝走向。对裂缝较宽处，先用快干水泥封堵，再降低注浆速度。实际操作中，冒浆率控制在3%以内属于正常，超过5%就要调整工艺参数。还有一种情况是浆液流失到地下管线或排水沟，这需要在注浆前用探地雷达查明地下管线走向，避开关键区域。
