厂房地面被叉车碾出坑洞、仓库地坪起砂起灰、停车场混凝土板块开裂——这些地面破损修补问题，核心在于选对材料和工艺。本文从15年施工经验出发，直接告诉你用什么材料、怎么施工、注意什么，帮你一次修好不返工。

地面破损修补料到底是什么材料

很多人以为地面破损修补料就是普通水泥砂浆加点胶水，这是误区。实际工程中，我们用的是特种水泥基修补砂浆，核心组分是高铝水泥、特种骨料和聚合物改性剂。这类材料能实现2小时抗压强度达到20MPa以上，满足叉车、货车快速通行的需求。

以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为参照，合格的修补料在标准养护条件下，28天抗压强度应不低于60MPa。实际操作中，我们更关注早期强度——比如某物流仓库地面修补项目，要求修补后6小时恢复作业，我们选用了快硬型修补料，实测4小时抗压强度就达到了25MPa。

从骨料粒径来看，修补料分为细砂型和粗砂型。细砂型适用于3-5mm的浅层坑洞，粗砂型用于深度超过10mm的深层破损。经验上来说，很多施工队不分情况只用一种料，结果薄层开裂、厚层不密实，这是最常见的问题。

为什么普通水泥砂浆修补总失败

普通水泥砂浆的干缩率在0.3‰-0.5‰，而地面修补料的干缩率控制在0.02‰以内。这个差异决定了修补层与原混凝土的粘结效果。用普通砂浆修补，3个月后边缘起壳、中间开裂是常态，因为收缩应力超过了粘结强度。

还有一个关键因素——热膨胀系数。混凝土的热膨胀系数约为10×10⁻⁶/℃，普通水泥砂浆接近12×10⁻⁶/℃，两者差异在温差变化大的环境（比如冷库地面、室外停车场）会引发界面脱粘。专业修补料通过掺入纤维和特种矿物掺合料，将热膨胀系数调整到与基材一致，这是很多采购人员容易忽略的细节。

以某冷库地面修补为例，温度从-20℃到常温频繁切换，普通砂浆修补后一个月就大面积剥落。改用聚合物改性修补料后，两年多没出现任何问题。这个案例说明，选材料不能只看强度，还要看环境适应性。

地面破损修补的标准施工流程

第一步是基面处理，这一步做不好后面全白费。用高压水枪或铣刨机清除松动层、油污和浮灰，露出坚实的混凝土基层。对于深度超过5mm的坑洞，要用切割机切出规整的修补边界，深度不小于10mm，避免薄边起壳。实际操作中，我们要求基面处理后的表面拉拔强度不低于1.5MPa。

第二步是界面处理。在清理干净的基面上涂刷专用界面剂，作用是封闭基面孔隙、增强粘结。界面剂要涂刷均匀，不能有遗漏。等界面剂表干（约20-30分钟，视温度而定）后，立即浇筑修补料。这里有个常见错误——界面剂完全干透后再施工，反而会形成隔离层，影响粘结效果。

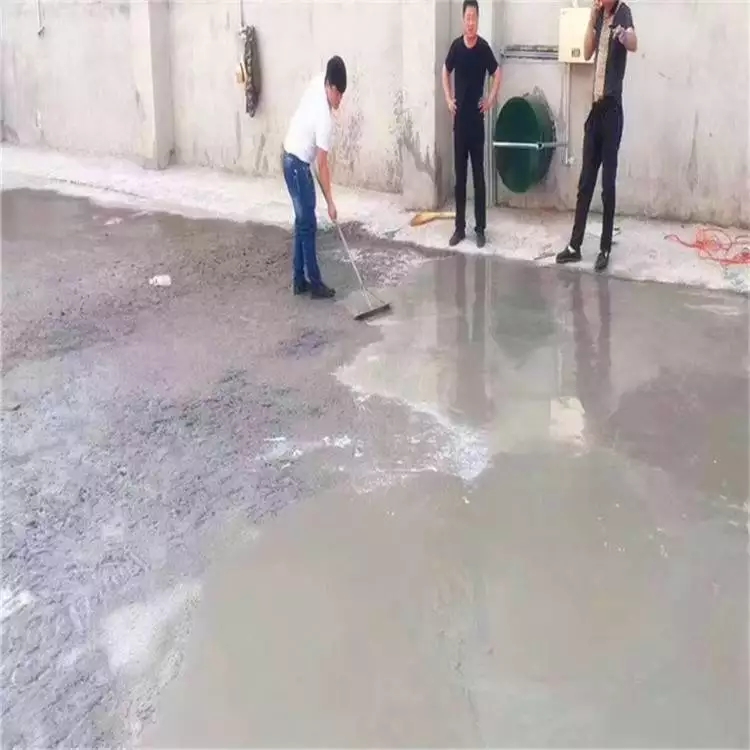

第三步是搅拌与浇筑。修补料的水灰比要严格控制，厂家推荐值一般是13%-15%（重量比），具体以产品说明为准。搅拌时间3-5分钟，直到浆体均匀无干粉。浇筑时从一侧向另一侧推进，用刮尺压实抹平。对于大面修补，建议分仓施工，每仓面积不超过10㎡，避免冷缝。

施工温度与养护时间的关键控制点

修补料的施工温度范围通常是5℃-35℃。低于5℃时，水化反应变慢，早期强度上不来；高于35℃时，水分蒸发太快，容易开裂。以某桥梁支座灌浆项目为例，当时室外温度38℃，我们采取的措施是：用冰水拌和、施工时间选在清晨、浇筑后立即覆盖湿布并洒水养护。

养护时间直接影响最终性能。快硬型修补料在20℃条件下，初凝时间30-45分钟，终凝1-2小时，终凝后即可进行保湿养护。养护期不少于3天，期间保持表面湿润。对于薄层修补（厚度小于10mm），建议用养护剂喷涂，避免水分过快散失。

实际操作中，很多施工队为了赶工期，养护时间不足就开放交通。以某停车场地面修补为例，养护12小时就放车通行，结果一个月后修补层出现网状裂纹。正确的做法是：根据环境温度调整养护时间，温度低于10℃时，养护期要延长到5-7天。

三个真实案例教你避开常见坑

第一个案例是某食品车间地面修补。原地面是环氧地坪，局部破损后直接在上面用修补料覆盖。结果一个月后修补层整片脱落。原因很简单：环氧层与修补料之间没有粘结力。正确的做法是彻底清除环氧层，露出混凝土基面，再进行修补。这个教训告诉我们，基面处理时一定要确认基层类型。

第二个案例是某室外停车场大面积起砂处理。施工队用了普通水泥砂浆加胶水，厚度只有3mm。半年后，修补层被车轮带起，形成粉末。问题出在材料选择上——对于起砂地面，应该用渗透型密封固化剂配合薄层修补料，而不是单纯覆盖。经验上来说，厚度小于5mm的修补，必须使用聚合物改性细砂型修补料。

第三个案例是某工厂车间深层坑洞修补。坑洞深度达50mm，施工队一次浇筑完成。结果内部温度过高，产生温度裂缝。后来我们采用分层浇筑法：每层厚度不超过20mm，间隔2-3小时，让水化热逐步释放。这个做法虽然慢，但保证了修补质量。对于深层修补，分层施工是避免开裂的关键。
