选灌浆料型号，核心看三点：设计强度等级、流动度要求、施工温度范围。以GB/T 50448-2015为基准，不同型号对应不同工况——比如桥梁支座灌浆用CGM-320，设备基础二次灌浆用CGM-340。选错了型号，后期空鼓、开裂甚至承载力不足的麻烦就来了。

灌浆料型号按什么标准划分

国标GB/T 50448-2015《水泥基灌浆材料应用技术规范》把灌浆料按抗压强度分为四个等级：CGM-300（30MPa）、CGM-320（40MPa）、CGM-340（50MPa）、CGM-360（60MPa）。这是最基础的分类依据，也是现场验收时的硬指标。

实际操作中，还要看流动度指标。比如CGM-320初始流动度要求≥300mm，30分钟后≥260mm；而CGM-340要求更高，初始≥340mm。这个数据直接影响灌浆能不能填满狭窄空间，比如地脚螺栓孔。

另外，有些厂家会按施工温度出细分型号，比如-5℃低温型、40℃高温型。去年某桥梁支座灌浆项目，现场气温接近0℃，用常规型号导致早期强度上不来，后来换成低温型才解决。

不同灌浆料型号对应什么施工场景

以CGM-320为例，这个型号最常用在桥梁支座、轨道板、预制构件拼缝。强度40MPa，流动度适中，能灌进2cm以下的缝隙。我经手的一个高铁箱梁支座项目，就是用的这个型号，28天抗压强度实测42.5MPa，满足设计要求。

CGM-340更偏向设备基础二次灌浆。比如压缩机底座、大型风机基础，因为设备运行时振动大，对粘结强度和抗疲劳性要求高。这个型号的竖向膨胀率控制在0.02%-0.05%，能有效防止设备底座松动。

CGM-360属于高强度型，用在核电、风电塔筒基础这类重载场合。施工时要注意，水料比必须严格控制在0.12-0.14之间，水多了强度直接掉到50MPa以下。去年一个风电项目，工人多加了5%的水，结果7天强度只有设计值的80%，最后返工。

选型时最容易踩的三个坑

第一个坑是只看强度不看流动度。有次一个采购拿了CGM-360去灌地脚螺栓孔，结果流动度太低灌不进去，改用CGM-340加高效减水剂才解决。记住，缝隙小于5mm时优先选高流动度型号。

第二个坑是忽略养护温度。冬天施工用常温型，早期强度上不来，养护时间要延长到7天。规范要求，5℃以下必须用低温型，且拌合水温控制在30-40℃。我见过一个工地，-10℃还在用普通型号，结果28天强度只有设计值的60%。

第三个坑是水料比凭经验加。每批灌浆料的需水量不一样，一定要做试配。以CGM-320为例，标准水料比0.14，但实际施工时因为砂子含水率不同，要调整到0.13-0.15之间。用跳桌法测流动度，合格了再大面积施工。

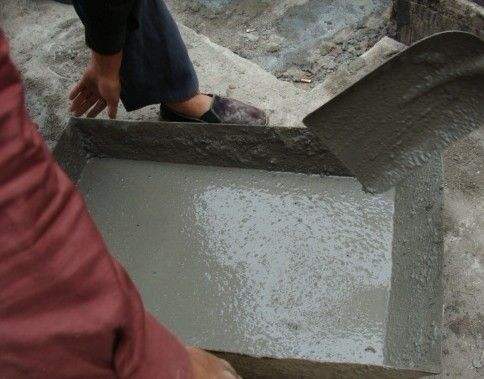

现场施工时怎么验证型号对不对

进场先看检测报告，核对强度等级和流动度指标。GB/T 50448-2015要求，同一批次每50吨为一个检验批，不足50吨按一个批计。现场取样做试块，标准养护28天测抗压强度，这是最直接的验证方法。

施工前做流动度试验。用截锥圆模测初始流动度，比如CGM-340要求≥340mm。如果实测只有300mm，说明水料比偏小或者材料过期了。我遇到过一批货，出厂检测报告合格，但现场流动度只有280mm，后来发现是储存时间超过3个月，结块了。

灌浆后24小时内要观察膨胀情况。好的灌浆料表面会微微隆起，如果出现凹陷，说明膨胀率不够或者养护不到位。用灌浆料竖向膨胀率测定仪复核，数值在0.02%-0.05%之间才算合格。

一个实际案例：某高速公路桥梁支座灌浆

去年6月，一个跨线桥支座更换项目，设计要求CGM-320，流动度≥300mm，28天强度≥40MPa。现场气温35℃，常规型号流动度损失快，30分钟后只剩240mm，根本灌不满支座下垫层。

我们调整方案，改用高温型CGM-320，同时把拌合水温降到15℃。实测初始流动度320mm，30分钟后还有290mm，顺利灌满。7天抗压强度32MPa，28天达到44MPa，满足要求。这个案例说明，型号选对了，但施工条件变了，也要及时调整。

经验上说，夏季施工要选缓凝型或高温型，冬季选低温型或早强型。如果现场条件特殊，比如灌浆厚度超过10cm，还要考虑分层浇筑或加膨胀剂。总之，灌浆料型号不是死参数，要结合工况灵活选。
