桥梁伸缩缝中间填充材料的选择，直接关系到伸缩缝的密封耐久性和行车安全。在实际施工中，这块材料既要承受车轮反复冲击，又要适应梁体的温缩变形，还得防水防杂物。本文从材料工程师的视角，结合现场经验，把这块“夹芯”的门道讲清楚。

伸缩缝中间填充材料到底是什么

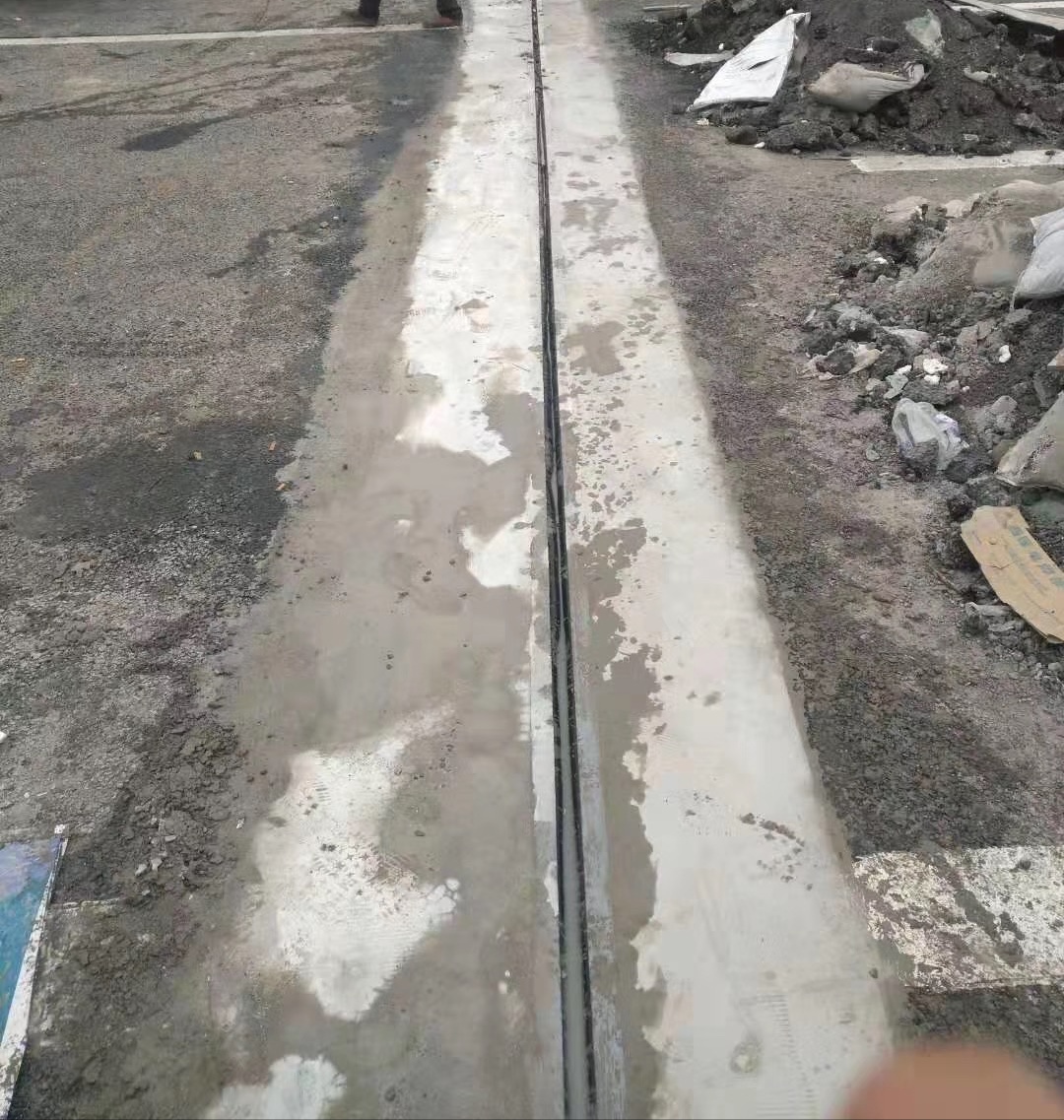

简单说，就是嵌在伸缩缝钢梁与混凝土之间、或者钢梁与钢梁之间的那层弹性密封体。它的核心作用是防水、防石子卡缝、同时跟随缝宽变化而不被挤坏或拉裂。

按现行规范，常用的有热熔改性沥青类、硅酮密封胶类和橡胶止水带类。以热熔类为例，现场施工时加热温度要控制在180℃-200℃，低于160℃流动性差，高于220℃材料会老化。

实际操作中，很多项目为了省钱用普通沥青砂代替，结果第二年就开裂。经验上来说，正规的热熔改性沥青填充料，在-20℃低温下仍能保持柔韧性，25℃时抗压强度不低于3.0MPa，这是保证不脆裂的基本门槛。

为什么不能用普通材料代替

有个桥梁支座灌浆项目，伸缩缝宽80mm，用了普通橡胶板塞进去。三个月后，橡胶板被车轮碾得鼓包变形，缝里塞满石子，导致梁端顶死。这就是典型的材料选型失误。

专用填充材料必须满足两个硬指标：一是弹性恢复率大于等于90%（按JT/T 327标准），二是与混凝土的粘结强度不低于0.2MPa。普通材料做不到这些，要么太硬不跟缝，要么太软被挤出。

以硅酮密封胶为例，它的位移能力能达到±50%，适合大位移量的桥梁。但施工时基层必须干燥，含水率要低于6%，否则粘结面会脱开。这个细节很多施工队不注意，导致返工。

现场施工怎么保证填充质量

第一步是清缝。缝内混凝土碎渣、旧胶、油污必须彻底清理干净。用高压水枪冲洗后，再用热风机吹干，缝壁不能有明水。这一步做不好，再好的材料也白搭。

第二步是背衬材料安装。在缝底塞入闭孔聚乙烯泡沫棒，深度要控制好。以80mm深的缝为例，泡沫棒直径要比缝宽大10mm，塞入深度30mm，留出50mm给填充料。这样既能防止三面粘结，又能节省材料。

第三步是灌缝。热熔类材料要边加热边搅拌，用专用灌缝枪从缝底向上缓慢注入，避免气泡。灌完后用刮刀刮平，表面比路面低2-3mm，防止车轮直接碾压。养护时间常温下4小时可开放交通，低温时延长到8小时。

不同工况下怎么选材

如果是城市快速路，车流量大、刹车频繁，建议用聚氨酯类弹性填充料。它的耐磨性比改性沥青好，邵尔A硬度在60-70之间，既能承重又不伤轮胎。以某跨线桥工程为例，用了聚氨酯填充，三年后检查只磨损了表层1mm。

如果是寒冷地区，比如冬季气温低于-30℃的北方桥梁，硅酮密封胶更靠谱。它的低温柔性可以做到-50℃不脆裂，而且耐紫外线老化。但要注意，硅酮胶的固化时间受温度影响大，5℃以下固化很慢，需要加温养护。

如果是山区桥梁，伸缩缝常被泥水浸泡，那就得用遇水膨胀橡胶。这种材料遇水后体积膨胀30%-50%，能自动挤紧缝隙。但它的缺点是反复干湿循环后弹性会下降，所以一般只用在临时缝或检修缝上。

几个容易踩的坑和解决办法

第一个坑是填充料与缝壁粘结不牢。常见原因是缝壁没做界面处理。正确做法是在清理干净的缝壁上涂刷一层底涂剂，比如环氧类界面剂，能显著提高粘结强度。实测数据显示，涂底涂后粘结强度能从0.15MPa提升到0.35MPa。

第二个坑是填充料表面起泡。这往往是加热温度过高或搅拌带入空气造成的。热熔类材料加热时要用油浴或导热油，别直接用明火烧。搅拌速度控制在60转/分钟以下，慢搅慢灌。

第三个坑是伸缩缝两端接头处漏水。很多项目只做中间段填充，忽略了端头封堵。正确做法是在缝两端用止水带或密封胶做“L”形包边，把水引到排水槽里。以某高速公路项目为例，端头封堵后，渗水投诉从每月5起降为零。
