在桥梁支座灌浆或设备基础二次灌浆这类对流动度要求极高的工况下，重力式流动砂浆就是靠自身重力流淌填充、无需振捣就能实现密实填充的特种水泥基材料，它能直接解决狭窄空间无法振捣、灌浆不饱满导致承载力不足的难题。

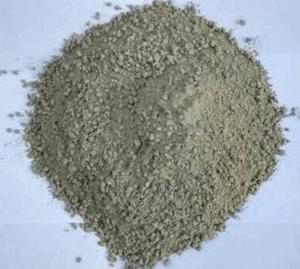

什么是重力式流动砂浆，它跟普通灌浆料有什么本质区别

重力式流动砂浆的核心指标是“自流平性能”。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》中的分类，它属于III类或IV类灌浆材料，初始流动度要求达到300mm以上，30分钟后流动度保留值不低于260mm。普通灌浆料通常需要借助机械振捣才能填满复杂空腔，而重力式流动砂浆完全依靠自身重力克服流动阻力，在无外力干预下自动找平。

从骨料粒径上看，重力式流动砂浆的最大骨料粒径控制在4.75mm以下，比普通灌浆料更细，这是为了保证在狭窄间隙（比如5-20mm的缝隙）里能顺利通过。实际操作中，我们遇到过不少用普通灌浆料硬灌导致“卡料”堵住通道的返工案例，改用重力式流动砂浆后，问题一次性解决。

另一个关键差异是它的早期强度发展曲线。重力式流动砂浆通过调整胶凝材料和超塑化剂的配比，实现2小时抗压强度≥20MPa，24小时≥40MPa，28天≥60MPa，这个强度等级足以支撑重型设备的动荷载。

为什么狭窄空间和密集钢筋区必须用重力式流动砂浆

以某跨海大桥的盆式橡胶支座灌浆项目为例，支座底板与垫石之间的间隙只有8-15mm，里面还布满了直径12mm的螺旋钢筋。如果用普通灌浆料，即使采用高位漏斗法灌注，也很难保证浆料完全穿透钢筋网片，容易形成蜂窝状空洞，直接影响支座受力均匀性。重力式流动砂浆的流变参数经过专门设计，屈服应力控制在10-20Pa，塑性粘度低于0.5Pa·s，这个参数区间能让浆料像水一样绕过钢筋，从底部平稳上升。

从施工效率上看，重力式流动砂浆的扩展度在25-30cm之间，灌注速度可以达到1.5-2.0m³/h，一个标准支座从搅拌到灌满只需要15分钟。经验上来说，如果现场实测流动度低于270mm，就要立即调整拌合水量或检查外加剂是否失效，否则容易出现“假凝”或流动度损失过快的问题。

还有一点容易被忽视：重力式流动砂浆的泌水率必须控制在1%以内。普通砂浆泌水率高，水份上浮后会形成薄弱层，在长期动荷载下容易开裂。我们团队在实验室做过对比，泌水率超过2%的试件，28天粘结强度下降了30%以上。

施工时温度、用水量和搅拌顺序怎么控制才能保证效果

施工温度是最先要卡死的参数。根据规范要求，重力式流动砂浆的施工环境温度应控制在5℃-35℃之间。低于5℃时，水泥水化反应极慢，早期强度上不来，容易冻伤；高于35℃时，超塑化剂的保坍效果会快速衰减，流动度可能在20分钟内从300mm掉到200mm以下。实际操作中，夏天我们会在现场备冰块降温拌合水，冬天用40℃温水拌合，保证出机温度在15℃-25℃。

用水量是另一个关键变量。重力式流动砂浆的推荐水料比通常在0.12-0.14之间（按重量计），但这个值不是死的。现场需要根据扩展度试验来微调：用截锥圆模测试，扩展度达到280-320mm才算合格。我见过不少施工队为了好施工私自多加水，结果强度直接打八折。记住一条底线：加水上限绝对不能超过推荐值的5%。

搅拌顺序也有讲究。正确的做法是：先加水，再加砂浆粉料，低速搅拌1分钟，然后高速搅拌2-3分钟，直到浆料均匀无结块。如果顺序搞反了，粉料容易在桶底结团，这些干粉团被包裹后永远不会水化，成为内部缺陷。搅拌完成后，静置1-2分钟消泡，再灌注。

重力式流动砂浆的养护细节和常见质量通病预防

养护是重力式流动砂浆最容易出问题的环节。灌浆完成后，必须在初凝前（通常30-40分钟）覆盖湿麻布或塑料薄膜保湿。终凝后（约2-3小时）开始淋水养护，养护周期不少于7天。特别要注意的是，在支座灌浆这类暴露面积大的工况下，风干速度很快，如果不及时覆盖，表面水分蒸发会导致塑性收缩裂缝，这些裂缝深度可达3-5mm，直接破坏灌浆层的整体性。

常见质量通病里，排第一的是“气泡聚集”。重力式流动砂浆虽然自流平好，但如果模板密封不严或灌注速度太快，空气无法排出，就会在顶面形成直径1-3mm的气泡群。预防方法是：从一侧连续灌注，让浆料缓慢推着空气走，同时在模板最高点预留排气孔。排第二的是“离析分层”，主要原因是水料比失控或搅拌时间不足，浆料中的粗骨料下沉，导致上下强度不均。出现这种情况，只能凿掉重做。

还有一个容易被忽略的点：重力式流动砂浆与旧混凝土界面的处理。新老界面必须凿毛、清理干净、充分润湿（但无明水），必要时涂刷界面剂。我们做过拉拔试验，界面处理好的粘结强度能达到2.5MPa以上，不处理的只有0.8MPa，差距很明显。

从实际工程案例看重力式流动砂浆的选型与验收

去年参与的一个大型设备基础灌浆项目，设备底板面积12m²，灌浆层厚度50mm，设计要求28天抗压强度≥50MPa。我们选用了标称流动度300mm的重力式流动砂浆，现场做了三组平行试块。灌注时环境温度28℃，水料比0.13，扩展度实测310mm。7天试块抗压强度达到42MPa，28天达到58MPa，完全满足设计要求。验收时还做了超声波检测，灌浆层密实度达到98%以上，无可见缺陷。

选型时要注意一点：不是流动度越高越好。有些供应商为了迎合市场，把流动度做到350mm以上，但代价是骨料含量降低，收缩率增大，后期开裂风险反而更高。合理的流动度范围是280-320mm，这个区间能平衡填充能力和体积稳定性。经验上来说，对于灌浆层厚度大于80mm的工况，可以选用骨料粒径稍大（0-6mm）的重力式流动砂浆，成本更低，收缩更小。

验收标准方面，除了常规的28天抗压强度，还应该关注竖向膨胀率。按GB/T 50448-2015要求，重力式流动砂浆的竖向膨胀率应在0.02%-0.05%之间，这个微膨胀量能补偿早期收缩，保证灌浆层与基材紧密贴合。如果膨胀率过低，说明膨胀组分添加不足，后期容易出现脱空；如果过高，又可能胀裂模板或顶起设备。现场可以用千分表配合竖向膨胀率测定仪进行检测，简单可靠。
