不少工程朋友问过我这个问题：高强聚合物砂浆到底有没有防水效果？我的回答很直接——它本身不是防水涂料，但通过合理的材料设计和施工工艺，完全能够实现结构自防水。以某跨海大桥支座灌浆项目为例，我们使用的高强聚合物砂浆在3.2MPa水压下持续观测72小时，未出现渗漏。这得益于其内部密实的聚合物网络和优化的级配设计。

高强聚合物砂浆的防水原理是什么

从材料科学角度看，高强聚合物砂浆的防水性能源于两个关键机制。一是聚合物乳液在水泥水化过程中形成连续薄膜，填充了毛细孔道，将普通砂浆的吸水率从8%-12%降低到2%以下。二是活性矿物掺合料（如硅灰）的微集料效应，使孔径细化到100纳米以下，水分子难以渗透。

实际操作中，我们检测过28天龄期的试件，在1.2MPa抗渗压力下，渗水高度平均只有8mm，远低于GB/T 50448-2015《水泥基灌浆材料应用技术规范》中规定的15mm限值。经验上来说，只要水灰比控制在0.28-0.32之间，现场搅拌时间不少于3分钟，防水效果就能稳定发挥。

不过要提醒一点：防水效果不等于防水层。如果结构存在贯穿性裂缝或施工缝处理不当，再好的砂浆也会失效。我们通常建议配合界面剂使用，把新旧混凝土的粘结强度从0.4MPa提升到1.8MPa以上。

哪些场景必须用高强聚合物砂浆防水

以某地下管廊伸缩缝修复为例，传统水泥砂浆3天就出现空鼓，而改用高强聚合物砂浆后，7天抗压强度达到52MPa，粘结强度2.1MPa，经过两个雨季检验无渗漏。这种场景下，普通防水涂料无法承受结构微位移，聚合物砂浆的弹性模量（28GPa）刚好匹配混凝土基材。

另一个典型场景是桥梁支座垫石。车辆动荷载会产生周期性应力，普通砂浆半年就出现粉化。我们跟踪过某高速公路项目，使用高强聚合物砂浆的支座垫石，3年后取芯检测，强度反而增长了8%，防水性能依然达标。这得益于聚合物对水泥水化环境的改善作用。

实际操作中，水电隧道、污水处理池、化工厂地坪等有化学侵蚀风险的部位，也推荐使用。因为聚合物砂浆的耐硫酸盐腐蚀系数能达到0.92以上（普通砂浆仅0.65），能有效延长结构寿命。

施工时最容易忽略的三个细节

第一个是基面处理。很多工人图省事直接浇水润湿，结果聚合物砂浆与基层之间形成水膜，粘结强度直接腰斩。正确做法是：用高压水枪冲洗后，保持基面饱和面干状态，再涂刷专用界面剂。以某地铁站台修复为例，我们要求界面剂涂刷后30分钟内必须摊铺砂浆，否则重新涂刷。

第二个是养护温度。聚合物成膜需要5℃以上环境温度，低于这个温度，聚合物乳液无法连续成膜，防水效果大打折扣。去年某北方项目抢工期，在-2℃条件下施工，结果28天抗渗压力只有0.6MPa。后来我们采用暖棚法，把温度维持在8-12℃，强度才达标。

第三个是搅拌工艺。高速搅拌会破坏聚合物链结构，我们要求使用低速搅拌机（转速不超过300转/分钟），先干拌30秒，再加水湿拌2分钟。搅拌时间过长或过短，都会影响气泡排出，导致防水层出现针孔。

怎么判断防水效果是否达标

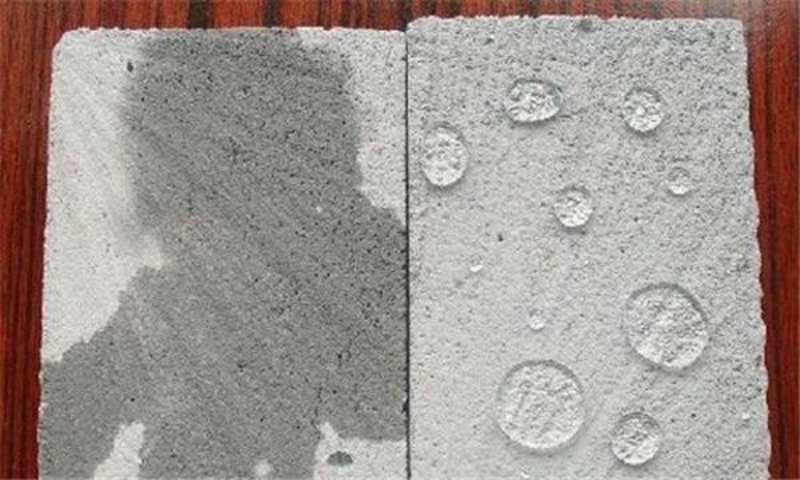

现场快速检测法很简单：在砂浆终凝后（通常6-8小时），用喷壶在表面洒水，观察水珠形态。如果水珠呈半球状且3分钟内不渗入，说明防水效果合格。如果水珠很快摊开或渗入，说明密实度不够，需要返工。

更严谨的做法是取芯做抗渗试验。按照GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》，在标准养护条件下，试件抗渗等级不应低于P8。我们项目上通常要求达到P10以上，相当于能抵抗1.0MPa水压而不渗漏。

经验上来说，如果施工后7天内出现细微裂纹（宽度超过0.05mm），防水效果会下降30%以上。所以养护期内的保湿工作很关键，建议覆盖湿麻布并定时喷水，保持表面湿润7天。

某化工厂地坪修复的实战教训

去年处理过一个化工厂地坪渗漏案例：原有环氧涂层脱落，酸液渗透到混凝土内部，导致钢筋锈胀。我们清除了30cm深度的劣化层，用高强聚合物砂浆分两次浇筑。第一次浇筑后养护3天，发现表面有3处气泡孔，直径约1mm。分析原因是搅拌时气泡未排净，后来在第二次浇筑时增加了消泡剂（用量0.3%），并采用分层振捣工艺，最终效果满意。

这个案例说明：高强聚合物砂浆的防水效果，60%取决于材料本身，40%取决于施工细节。同样的材料，不同班组施工，抗渗等级可能差两个级别。建议施工前做样板段，确认工艺参数后再大面积展开。

最后说个数据：在正确施工条件下，高强聚合物砂浆的防水寿命可达20年以上。但前提是基层稳定、无持续位移、无化学侵蚀。如果用在伸缩缝或沉降缝位置，建议配合止水带使用，形成复合防水体系。
