化工厂的酸洗槽用不到两年就起砂剥落，污水池的混凝土底板被腐蚀得钢筋外露——这类问题归根结底是选材不对路。耐酸碱防腐砂浆不是普通水泥砂浆加防水剂，它靠的是特种树脂与耐蚀骨料形成的致密结构，能抵抗pH值2-12的化学侵蚀。选对材料、做对施工，一个防腐层用上十年不是难事。

耐酸碱防腐砂浆到底是什么材料

从材料组成上说，耐酸碱防腐砂浆是以乙烯基酯树脂或改性环氧树脂为胶结料，配合石英砂、重晶石等耐蚀骨料，再加上固化剂、促进剂按比例调配而成的聚合物砂浆。它的硬化机理不是水泥的水化反应，而是树脂的交联固化，所以最终产物是一个三维网状的高分子结构，几乎不存在毛细孔。

这种结构决定了它的核心性能：抗压强度能做到80-120MPa（普通C30混凝土才30MPa），与混凝土基层的粘结强度不低于2.5MPa。更重要的是，它在20%硫酸溶液里浸泡28天，质量损失率小于0.5%，而普通水泥砂浆在同样条件下会直接溃散。检测依据是GB/T 50224-2019《建筑防腐蚀工程施工质量验收规范》。

实际操作中，有些施工队图省事用环氧树脂自己兑石英粉，这跟正规生产的预包装砂浆完全是两码事。预包装产品经过配方优化，能保证施工时间和力学性能的平衡，现场自配很难控制固化速度和收缩率。

为什么普通砂浆扛不住化学腐蚀

水泥砂浆的腐蚀失效其实是个连锁反应。酸液通过毛细孔渗入内部，与水泥水化产物氢氧化钙发生中和反应，生成可溶性钙盐被水带走。这个过程一旦开始，孔隙率会越来越大，酸液渗透越来越深，最终导致砂浆分层剥落。在pH值低于4的环境里，普通砂浆的寿命通常不超过两年。

以某磷肥厂的污水池为例，原设计用C40抗渗混凝土做内衬，结果投产半年后池壁就开始冒白浆，一年后表面完全酥松。挖开一看，腐蚀深度达到了15mm。换成耐酸碱防腐砂浆做面层后，至今运行四年，表面仍然完好。

经验上来说，判断一个环境是否需要使用防腐砂浆，不能只看介质pH值，还要看温度、冲刷情况和干湿交替频率。比如稀酸在60℃以上的工况，腐蚀速度会成倍增加，这时候必须选用耐温等级更高的乙烯基酯树脂体系。

施工时最容易出问题的三个环节

基层处理是成败的关键。混凝土基层必须彻底清除浮浆、油污和松散层，露出坚实的骨料表面，然后用喷砂或高压水枪处理至干燥。表面含水率要控制在4%以下，这一点很多人不注意——潮湿基层做上去，树脂固化不完全，三个月就会起鼓脱层。检测含水率可以用塑料薄膜覆盖法，24小时后膜内没有水珠才算合格。

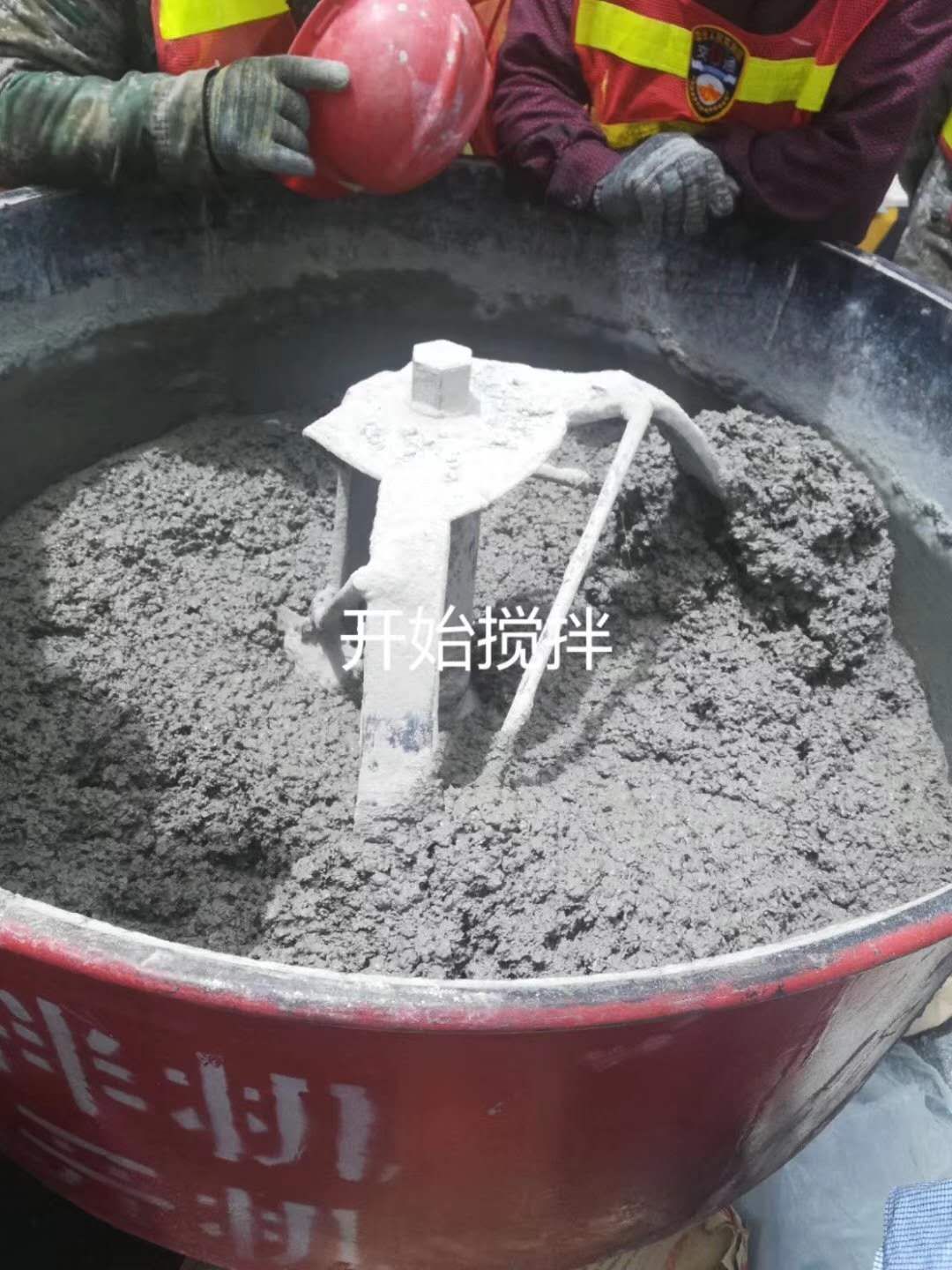

材料搅拌也有讲究。双组分砂浆要用低速搅拌机（转速不超过300r/min）混合均匀，搅拌时间控制在3-5分钟。搅拌时间不够，固化剂分散不均会导致局部不固化；时间过长，浆料发热太快，施工期会缩短。环境温度在10-35℃之间最合适，低于10℃固化太慢，高于35℃则来不及摊铺。

养护阶段常被忽略。防腐砂浆不需要洒水养护，但需要保持干燥环境12-24小时，期间不能接触水或酸液。有些工地为了赶工期，涂完砂浆第二天就投产，结果表面发粘、强度不足。按规范要求，25℃条件下至少养护72小时才能投入使用。

不同腐蚀环境怎么选配方体系

按GB/T 50448-2015《建筑防腐蚀工程施工规范》的分类，防腐砂浆按树脂类型分为环氧类、乙烯基酯类、呋喃类和不饱和聚酯类。环氧类耐碱和盐类腐蚀好，价格适中，适合pH值5-12的工况；乙烯基酯类耐酸性能突出，能耐受pH值2-12的介质，且耐温可达80℃，是化工厂的常用选择。

在某钢铁厂的酸洗车间地坪改造中，我们遇到的是15%盐酸和20%硫酸的混合酸液，温度经常在50℃左右。最初试过环氧砂浆，三个月就起泡了。后来改用双酚A型乙烯基酯树脂配制的防腐砂浆，骨料换成了碳化硅，两年下来表面只出现了轻微变色。这个案例说明，选材不能只看酸浓度，温度因素必须纳入配方设计。

对于强氧化性介质（如浓硝酸、铬酸），常规树脂体系都扛不住，需要采用呋喃树脂或特种酚醛树脂。这类材料施工窗口短、气味大，对工人的防护要求高，一般只在特殊场合使用。选型时最好参考HG/T 20677-2013《化工设备防腐蚀工程施工及验收规范》中的耐腐蚀数据表。

一个典型工程案例：某污水处理厂防腐改造

2023年我参与了一个市政污水处理厂的生物池防腐改造项目。原池体采用C40混凝土，运行三年后池壁出现大面积剥落，最深处达20mm。业主最初想用玻璃钢内衬，但考虑到池体结构复杂、阴角多，玻璃钢施工难度大且容易空鼓，最终决定采用耐酸碱防腐砂浆整体找平+防腐面层方案。

施工过程分三步：第一步用高压水枪清理松散层，再用电镐凿毛处理，露出新鲜混凝土面；第二步用环氧底涂封闭基层，填补毛细孔；第三步批刮防腐砂浆，厚度控制在8-10mm，分两次施工，每层间隔12小时。关键节点是阴角处要做成圆角，避免应力集中导致开裂。

完工后做了48小时的蓄水试验，池内注入pH值3的稀硫酸溶液，观察无渗漏、无变色。至今运行一年半，定期检查发现表面完好，粘结强度实测值仍保持在2.8MPa以上。这个项目的经验是：对于大面积混凝土防腐，砂浆方案比衬板方案更经济，比涂料方案更耐冲击，适合有机械刮擦的工况。
