彩色透水混凝土罩面剂是提升路面色彩耐久性和透水性能的关键材料。本文从材料工程师视角，详解彩色透水混凝土的配比、施工参数及最新国标要求，帮助工程人员避开常见误区，确保地面系统既美观又满足C20-C25承载力标准。

透水混凝土的结构原理与材料组成

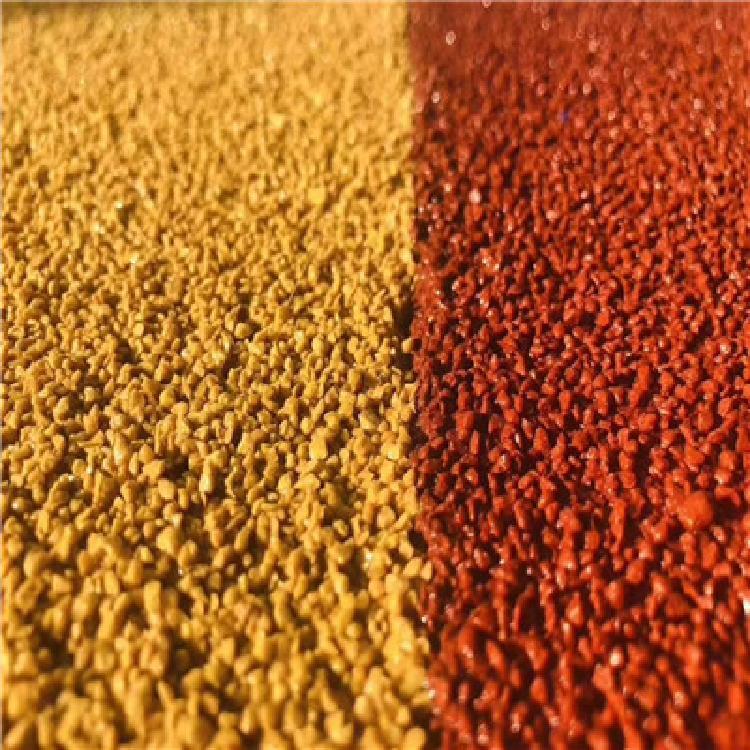

透水混凝土是一种多孔蜂窝结构，由高强水泥、单级配碎石、专用增强剂和水经机械搅拌后现场摊铺而成。其孔隙率控制在15%-25%，透水率可达31-52L/(m²·h)，远高于普通排水结构。实际工程中，我们常采用分层设计：彩色面层厚3-4cm，骨料选用4-6mm米石；素色基层按承载力设计，骨料为10-30mm瓜子片。

核心材料包括三类：一是透水混凝土专用水泥，以高强硅酸盐水泥为基材复配多种外加剂，可根据需求加入无机耐候颜料调色；二是干净、均匀、无尘的碎石，面层与基层骨料粒径需严格区分；三是普通自来水，浑浊地下水或脏水严禁使用。根据JGJ 55-2011《普通混凝土配合比设计规程》，集灰比控制在5.0，水灰比0.28-0.35。

彩色面层与素色基层的配合比设计要点

彩色面层需兼顾色彩效果与结构强度。以实际项目为例，面层水泥用量建议420-450kg/m³，颜料掺量为水泥质量的3%-5%，水灰比取0.30-0.32。基层水泥用量可降至380-400kg/m³，水灰比放宽至0.33-0.35。碎石含泥量必须≤1%，针片状颗粒含量≤15%，否则会显著降低透水率与粘结强度。

经验上来说，拌合物坍落度控制在10-30mm，振动时间不超过8秒。过振会导致底部浆体沉积，封闭透水通道。每立方米混凝土的用水量需根据骨料含水率动态调整，现场检测频率建议每2小时一次。参照GB/T 50448-2015，透水混凝土28天抗压强度应≥20MPa，抗折强度≥3.5MPa。

施工工艺参数与温度控制要求

摊铺作业最适宜环境温度为5℃-35℃，风力大于4级或雨天必须停工。基层需提前洒水润湿，但不得有明水。摊铺后立即用低频平板振动器压实，振动遍数不超过3次。接缝处需在初凝前用抹刀处理，避免冷缝。养护采用塑料薄膜覆盖，时间不少于7天，期间禁止行人车辆通行。

实际操作中，常出现面层与基层粘结不良的问题。解决方案是在基层摊铺后30分钟内浇筑面层，并在界面处喷洒专用界面剂。厚度偏差需控制在±3mm以内，用2m靠尺检查平整度，空隙率通过灌水法现场检测。参照GB 50204-2015，透水系数验收标准为≥1.0mm/s。

彩色透水混凝土的耐久性能与质量验收

相比普通透水砖，彩色透水混凝土的耐久性优势明显。其耐磨度按GB/T 16925-2017检测，磨坑长度≤30mm；抗冻性经25次冻融循环后质量损失≤5%。独特的孔隙结构使地面温度比沥青路面低8-12℃，有效缓解热岛效应。储水能力达0.8-1.2m³/m³，暴雨时可延缓径流峰值20分钟以上。

验收时需重点核查三项指标：透水系数（≥1.0mm/s）、抗压强度（≥20MPa）和颜色均匀度。色差检测用色差仪，ΔE≤3.0。若发现表面起砂或脱色，多因水灰比过大或养护不当，需返工处理。常见问题预防措施包括：控制搅拌时间不少于90秒，严禁二次加水，养护期间保持湿度≥90%。

工程常见误区与材料选用建议

不少项目为了节省成本，将面层厚度减至2cm以下，这会导致骨料外露和过早褪色。面层最小厚度不应小于3cm，且必须使用4-6mm米石。颜料应选用氧化铁类无机颜料，耐候性达10年以上，有机颜料在紫外线照射下6个月即明显褪色。基层骨料严禁混入石粉，否则会堵塞透水通道。

从材料性能角度看，专用增强剂并非可有可无。它通过改善水泥浆体与骨料的界面过渡区，使粘结强度提升30%-50%。以某社区道路工程为例，未加增强剂的透水混凝土在通车3个月后出现骨料松动，而添加后的路段使用2年仍完好。建议每立方米掺量为水泥用量的3%-5%，具体通过适配确定。
