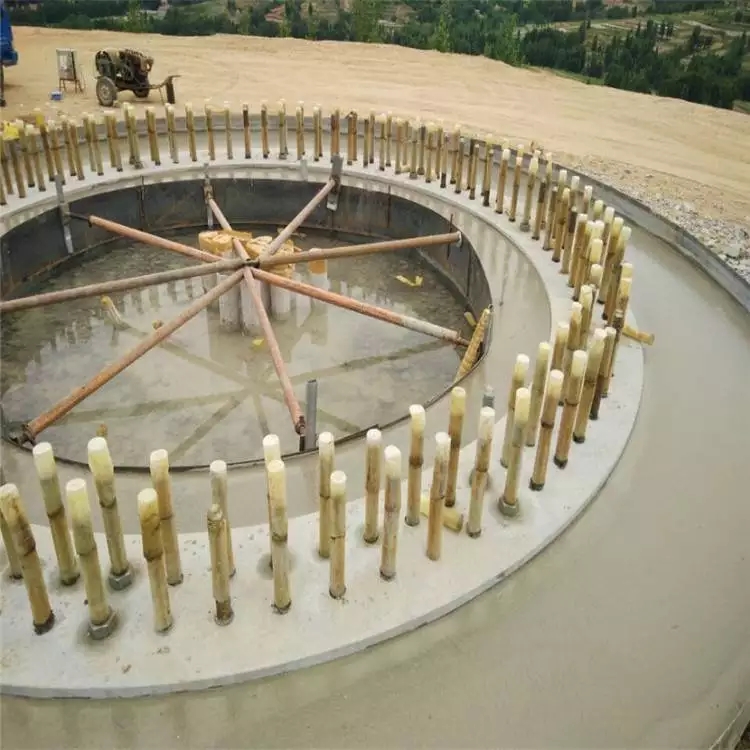

风机基础二次灌浆在冬季施工，核心难点在于低温环境对灌浆料水化反应的抑制，这直接导致强度增长缓慢甚至冻害。解决这个问题，关键在于选用满足-10℃施工要求的低温型灌浆料，并严格执行预热、保温与养护措施。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》及2025年最新行业实践，只要控制好材料温度与养护环境，风机基础二次灌浆的冬季施工质量完全可控。

冬季施工到底难在哪

冬季施工对水泥基灌浆料最大的挑战是低温。温度每降低5℃，水泥水化反应速度大约减慢一半。当环境温度低于0℃时，灌浆料中的自由水会结冰，体积膨胀约9%，这会直接破坏已经形成的早期强度结构，导致最终强度损失30%以上。

另一个容易被忽视的问题是温差裂缝。风机基础体积大，灌浆层厚度通常在50mm到200mm之间，如果灌浆料内部温度与外部环境温差超过15℃，就会产生温度应力裂缝。这种裂缝在风机运行后会持续扩展，影响设备基础的稳定性。

实际操作中，我们遇到过不少项目因为赶工期，在-5℃以下强行施工，结果28天强度只达到设计值的60%。这告诉我们，冬季施工不是不能干，而是必须按规矩来，每一步都不能省。

材料选型要盯住两个关键指标

选择冬季用灌浆料，第一个指标是“低温适应性”。正规厂家的产品会明确标注施工温度下限，比如-10℃或-15℃。这类材料通常添加了防冻组分和早强剂，能保证在负温条件下水化反应正常进行。以某风电场项目为例，我们用的就是-10℃型灌浆料，实测3天抗压强度达到30MPa以上，满足拆模要求。

第二个指标是流动度。冬季施工时，材料粘度会随温度降低而增大。按照GB/T 50448-2015标准，灌浆料的初始流动度应不低于290mm，30分钟流动度保留值不低于260mm。如果现场实测流动度低于这个值，说明材料温度已经太低，必须加热水或材料本身。

经验上来说，不要只看产品说明书上的数据，最好要求厂家提供该批次材料在低温条件下的实际检测报告。有些小厂的产品在实验室20℃环境下合格，拉到现场-5℃就完全失效，这种教训我们碰到过不止一次。

施工前准备比夏天多花一倍时间

冬季施工的准备工作核心就四个字：升温、保温。材料进场后要提前24小时存放在暖棚内，棚内温度保持在5℃以上。搅拌用水必须加热到30-40℃，但绝对不能超过60℃，否则会导致灌浆料速凝，失去流动性。

基础表面的处理比夏天更严格。首先要清除冰雪和冻层，然后用热风机或蒸汽加热基础表面，使温度达到5℃以上，深度至少50mm。以某山区风电项目为例，我们用的是移动式热风炮，对基础表面加热2小时，实测温度从-8℃升到了8℃，这才开始灌浆。

搅拌设备也要预热。搅拌机在正式搅拌前，先倒入热水空转3分钟，把桶壁温度提上来。否则冷桶壁会迅速带走材料的热量，导致灌浆料出机温度达不到15℃的最低要求。出机温度我们一般控制在18-22℃，这个范围最理想。

灌浆和养护要打“组合拳”

灌浆操作本身与夏季差别不大，但节奏要加快。从加水搅拌到灌浆结束，整个流程控制在30分钟内完成。因为低温条件下，即使加了防冻剂，材料的可操作时间也会缩短。我们现场的做法是：每次只搅拌一包料，灌完再搅下一包，避免料在桶里等太久。

养护是冬季施工的重中之重。灌浆完成后，立即覆盖塑料薄膜和保温被，厚度不少于50mm。养护温度要保持5℃以上，至少持续7天。对于风机基础这种大体积灌浆，我们还会在保温层内埋设温度传感器，实时监测内部温度。一旦发现温度低于3℃，就要启动电热毯或热风炮补温。

以某海上风电陆上集控中心项目为例，当时环境温度-12℃，我们采用“暖棚+蒸汽养护”方案，在灌浆区域搭设脚手架暖棚，棚内温度控制在10-15℃，养护7天后拆模，表面无裂纹，28天强度达到55MPa，比设计值还高了5MPa。

从失败案例里总结的几条硬规矩

2019年西北某风电场项目，施工队为了省钱，没有搭暖棚，只用棉被覆盖。结果连续3天夜间温度降到-15℃，灌浆料表面虽然没结冰，但内部水化反应基本停止。28天钻芯取样检测，强度只有设计值的45%。最后只能凿掉重做，工期延误45天，直接损失超过80万。

这个案例告诉我们三条硬规矩：第一，环境温度低于-5℃时，必须搭设暖棚，光靠覆盖保温被不够。第二，养护期间温度监测不能只测表面，要测灌浆层内部。第三，拆模时间要根据实际强度决定，不能只看天数。按照GB/T 50448-2015要求，冬季施工拆模强度应不低于20MPa，且必须通过同条件试块验证。

另外，冬季施工的灌浆料试块要多留一组，放在现场同条件养护，而不是送到标准养护室。这样才能真实反映实体结构的强度发展。这个细节很多施工队会忽略，但恰恰是验收时最容易出问题的地方。
