高铁建设设备安装灌浆料的使用，核心在于通过精确的配合比和规范的施工流程，确保设备底座与基础混凝土之间无空隙、高强度连接。以某时速350公里高铁桥梁支座安装为例，灌浆料的正确使用直接决定了设备在长期动荷载下的稳定性。下面我结合15年现场经验，把关键步骤和参数拆开来讲。

高铁设备安装为什么必须用专用灌浆料

普通混凝土在设备安装时有两个硬伤：一是收缩大，硬化后与设备底座之间容易产生缝隙；二是早期强度上不来，等不了那么久。高铁建设设备安装要求灌浆后24小时内就能承载，甚至要承受列车通过时的冲击荷载，普通材料根本达不到。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》，高铁设备安装用的灌浆料必须满足几个硬指标：流动度初始值≥290mm，30分钟保留值≥260mm；2小时抗压强度≥20MPa，24小时抗压强度≥40MPa。这些数据不是随便写的，是保证设备能快速进入下一道工序的基础。

实际操作中，我还遇到过用普通砂浆代替灌浆料的情况，结果设备运行三个月后底座出现明显沉降，最后不得不返工。经验上来说，高铁建设设备安装这个场景，必须选专用灌浆料，别图省钱省事。

施工前准备工作要盯死哪几个细节

灌浆前的基础处理是第一道关。基础混凝土表面必须凿毛，露出新鲜骨料，然后用高压水枪冲洗干净，不能有浮浆、油污和积水。很多施工队图省事，简单扫一扫就灌浆，结果界面粘结强度打折扣，设备一震动就脱层。

支模也是个关键活。模板要支得严实，不能漏浆，尤其是设备底座四周的缝隙，得用密封条或者快干水泥堵死。以某高铁轨道板精调设备安装为例，当时模板没支好，灌浆料从侧面漏了将近20%，最后补灌时新旧界面处理很麻烦，工期拖了两天。

材料准备方面，灌浆料要提前运到现场，存放温度控制在5℃-35℃之间。搅拌用水必须是饮用水，水温控制在20℃±5℃。搅拌机具推荐用强制式搅拌机，转速不低于1000转/分钟，一次搅拌量不超过设备额定容量的80%，避免搅拌不均匀。

灌浆施工的标准化流程和关键参数

搅拌这一步最容易被忽视。先把80%的水倒入搅拌机，然后加入灌浆料，边加边搅拌，最后根据流动度情况调整剩余水量。搅拌时间控制在3-5分钟，不能少于3分钟，否则粉料和水没充分混合；也不能超过5分钟，否则材料温度升高，流动度损失快。

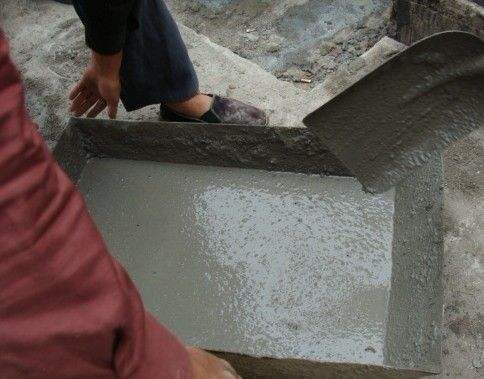

灌浆时采用高位漏斗法，从设备底座一侧连续灌入，利用自重让浆料从另一侧流出，直到完全填满。灌浆速度要控制好，不能太快，否则容易裹入空气形成气泡。以某桥梁支座灌浆项目为例，我们要求灌浆速度保持在10-15升/分钟，灌浆高度一次性完成，中间不停顿。

灌浆过程中要随时观察排气情况。如果发现浆料表面有气泡冒出，用细钢筋轻轻插捣排气。灌浆完成后，用抹刀将表面抹平，然后立即覆盖湿布或塑料薄膜进行保湿养护。高铁建设设备安装灌浆料的养护时间不能少于7天，前3天尤其关键，要保持表面始终湿润。

不同季节施工的温度控制要点

夏天施工最怕温度高导致灌浆料流动度损失快。当环境温度超过30℃时，要采取降温措施：搅拌用水可以用冰水代替，灌浆料存放在阴凉处，避开中午高温时段施工。有一次在南方某高铁站施工，地表温度达到40℃，我们直接在灌浆料上盖湿麻袋降温，流动度才保住了。

冬天施工则要防冻。环境温度低于5℃时，必须使用热水搅拌，水温控制在30℃-40℃之间。灌浆完成后，要立即覆盖保温材料，比如保温棉被或者电热毯，保证灌浆层在24小时内温度不低于5℃。按照GB/T 50448-2015规定，冬季施工的灌浆料强度发展会慢一些，24小时强度可能只有常温下的70%，所以养护时间要延长到10天以上。

春秋季节相对好操作，但也要注意早晚温差。经验上来说，灌浆施工的最佳温度区间是15℃-25℃，这个温度下材料性能最稳定，强度发展也最快。如果条件允许，尽量把灌浆时间安排在这个温度范围内。

从两个实际案例看灌浆料使用的成败

第一个案例是某高铁隧道内的设备安装。当时因为空间狭小，通风条件差，灌浆料搅拌后流动度下降很快。我们调整了方案：改用小容量搅拌机，每批次搅拌量减少到50公斤，灌浆速度加快，从搅拌到灌完控制在15分钟内。最终检测结果显示，28天抗压强度达到65MPa，完全满足设计要求。

第二个案例就没那么幸运了。某高铁站台雨棚柱脚灌浆，施工队为了赶工期，在灌浆料还没达到终凝时就进行了设备微调，导致灌浆层出现细微裂缝。后来用超声波检测，发现裂缝深度达到5mm，不得不凿掉重灌。这个教训说明，高铁建设设备安装灌浆料的终凝时间一般在4-6小时，这个期间绝对不能扰动设备。

从这两个案例能看出来，灌浆料用得好不好，关键在细节控制。材料本身性能达标是基础，但施工过程中的温度、时间、养护这些变量，才是决定最终效果的核心。建议施工前做一个小样试灌，确认流动度和强度都符合要求后再大面积施工。
