伸缩缝速凝灰是一种专为桥梁伸缩缝和水泥路面断板设计的超早强聚合物水泥砂浆，能在2-3小时内开放交通。它由水泥、精选石英砂、高分子聚合物及特种外加剂复配而成，具备自密实、微膨胀、粘结力强等特点，彻底解决传统修补材料强度上升慢、收缩开裂的痛点。

材料性能指标与现行国标对照

依据JG/T 336-2011《混凝土结构修复用聚合物水泥砂浆》标准，伸缩缝速凝灰的核心性能需满足：2h抗压强度≥20MPa，24h抗压强度≥40MPa，28d抗压强度≥60MPa；流动度初始值≥200mm，30min保留值≥160mm；凝结时间初凝≥30min，终凝≤60min。实际生产中，我们按GB/T 50448-2015《水泥基灌浆材料应用技术规范》中Ⅲ类流动度的要求控制拌合物性能，确保灌注密实。

与普通水泥砂浆相比，该材料通过引入高分子聚合物和膨胀组分，实现了0.02%～0.05%的微膨胀率，有效补偿硬化收缩。按GB 50367-2013《混凝土结构加固设计规范》的粘结性能要求，其与旧混凝土的正拉粘结强度应≥1.5MPa，且破坏形式应为混凝土内聚破坏。

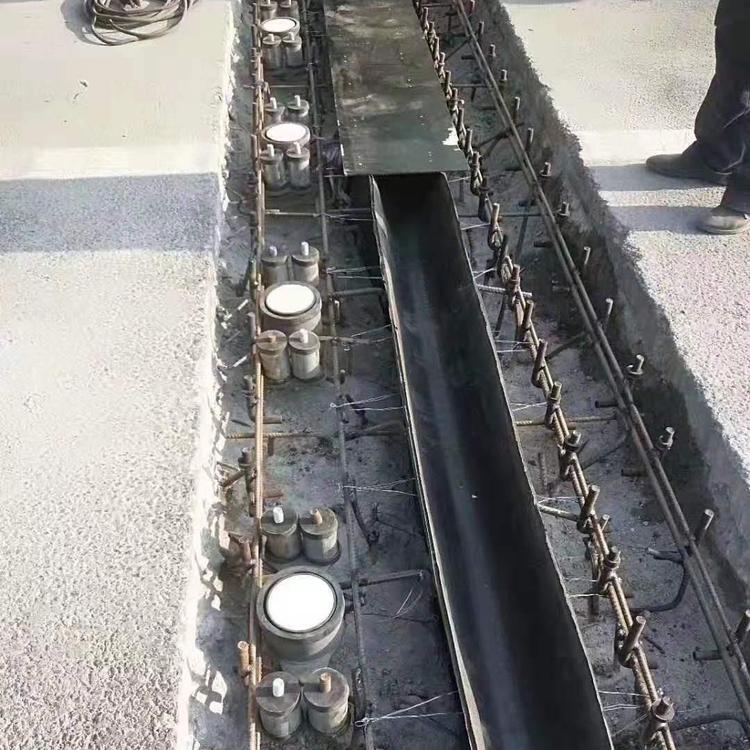

桥梁伸缩缝快速修复施工流程

清理：先用高压水枪或压缩空气清除缝内杂物、浮浆，再用角磨机打磨松动混凝土至坚实基层，最后用吸尘器清理干净。润湿：浇筑前2-3小时，用洁净水充分润湿基面，确保基层饱和面干状态，冬季施工时水温控制在65℃以下，避免结冰。

支模：利用相邻板面作为自然模板，在缝口处设置厚度与伸缩缝深度一致的木模或钢模，模板接缝处用海绵条密封防漏。对于板边破损严重的区域，需立侧模并加固支撑，防止浇筑时跑浆。

搅拌：采用强制式砂浆搅拌机，先干拌10秒，再分两次加水——第一次加入总水量的2/3搅拌30秒，第二次加入剩余1/3搅拌150秒，总搅拌时间控制在3-4分钟。静置2-3分钟消泡后使用，冬季用65℃以下温水拌合，出料温度不低于10℃。

浇筑：从缝的一端缓慢均匀灌入，借助材料自流平特性填满空间，避免产生气泡。每次拌合的料需在30分钟内用完，超过初凝时间的材料严禁使用。浇筑完成后用抹刀修整表面，与相邻板面齐平。

养护：浇筑后立即覆盖塑料薄膜保湿，再压盖土工布或草袋。常温下2-3小时即可开放轻交通，冬季需覆盖保温材料，养护时间延长至4-6小时。按GB 50204-2015《混凝土结构工程施工质量验收规范》要求，同条件养护试块强度达到设计值75%后方可开放交通。

水泥混凝土路面断板快速修补要点

对断板修补，需先沿裂缝两侧各切缝5-10cm宽、深度不小于板厚1/3的槽口，凿除破损混凝土，清理干净后按上述流程施工。注意槽口底部和侧面必须凿毛，以增加粘结面积。实际工程中，建议在槽口内植入Φ6～Φ8的短钢筋，间距30-40cm，增强新旧混凝土界面抗剪能力。

断板修补的浇筑厚度超过5cm时，应分层浇筑，每层厚度不超过3cm，并用钢筋插捣密实。操作上，分层间隔时间不超过15分钟，防止冷缝出现。修补后24小时即可开放轻交通，48小时可通行重车，比传统快干水泥节省2-3天工期。

施工注意事项与常见问题处理

材料应存放在阴凉干燥处，避免受潮结块。开袋后需在2小时内用完，未用完的材料需密封防潮。搅拌用水必须是洁净饮用水，严禁使用含油污、酸碱或盐类的水。根据现场温度调整用水量：夏季可适当减少5%-8%，冬季增加3%-5%，以保持坍落度在180-220mm之间。

常见问题一：浇筑后表面起泡。原因是搅拌时间不足或静置消泡不彻底，建议延长静置时间至3-4分钟，或在浇筑时用木锤轻敲模板侧壁助排气。常见问题二：强度发展慢。通常是养护不当或用水量过大造成，务必控制水灰比在0.12-0.14之间，并严格保湿养护。常见问题三：界面粘结失效。多因基面润湿不足或未凿毛，施工前必须用高压水枪冲洗并保持饱和面干状态。

质量验收与安全要求

按JG/T 336-2011标准，每50m³为一个检验批，需检测流动度、抗压强度、膨胀率和粘结强度。现场留样不少于3组，其中1组用于7d强度检测，2组用于28d强度检测。验收时，修补面平整度用2m靠尺检查，误差不超过3mm；与旧混凝土界面处无可见裂缝。

施工人员需佩戴防护手套和护目镜，避免材料接触皮肤。搅拌机使用后立即清洗，防止材料硬化堵塞。现场严禁吸烟和明火，材料包装袋按环保要求分类回收。冬季施工时，若环境温度低于5℃，需采取暖棚加热措施，确保施工区域温度不低于10℃。
