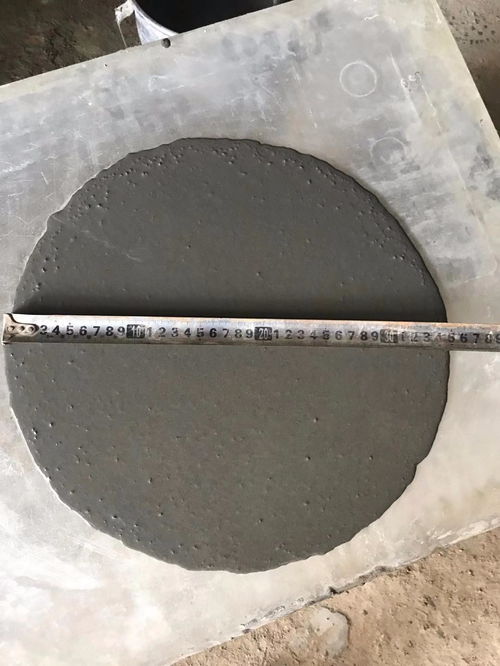

用重力填充声屏障砂浆(图1)

重力砂浆是一种强度极高、流动性高的材料，特性可调。砂浆可以通过自身重力自主添加，达到灌浆要求。它具有凝结时间快、流通性能好、早强度高、抗疲劳性好、耐寒耐热、施工省时省力等优点。可广泛应用于安装和充电风障基础钢板、安装和充电声障基础钢板、安装和充电电杆基础钢板。目前，国内外已大力开发高强度高流通性重力砂浆，但仍存在以下技术难点:1、难以获得高原始流通，造成施工困难，不能保证完工后的强度规定；2、不能保证后期流动性的维持，大大缩短了现场作业时间；3、难以获得较高的早期强度，保证后期强度的持续增加；4、不能对季节气温变化有明确的适应性。

[详细方法]

[0015]下面将详细说明本产品的实施例。本实施例应在本产品技术规范的前提下进行，并提出了详细的实施方法和具体的操作流程，但本产品的保护范围不限于以下实施例。

[0016]实施例1本实施例的重力砂浆，按重量计，包括普通硅酸盐水泥30份，强度等级超过52.5份，硫铝酸盐水泥12份，强度525份，石英沙40份，粒度小于1.18mm的连续级配，微粉5份，早强剂0.5份，缓凝剂0.1份，外加剂0.1份。

[0017]本实施例的早强剂由甲酸钙和硝酸钠按1:1重量比混合得到。本实施例中的缓凝剂为葡萄糖酸钠和硼沙按2。:1重量比混合。本实施例中的外加剂为聚羧酸减水剂。

[0018]粉末搅拌均匀后，加入0.14倍粉末净重水，充分搅拌后即可使用机械搅拌器。

[0019]实施例2本实施例的重力砂浆按重量计包括普通硅酸盐水泥40份，强度等级超过52.5份，硫铝酸盐水泥15份，强度525份，石英沙55份，连续级配粒度小于1.18mm，硅粉8份，早强剂1.0份，缓凝剂0.5份，外加剂0.5份。

[0020]本实施例的早强剂由甲酸钙和硝酸钠按1:1重量比混合得到。本实施例中的缓凝剂为葡萄糖酸钠和硼沙按2。:1重量比混合。本实施例中的外加剂为聚羧酸减水剂。

[0021]粉末搅拌均匀后，加入0.16倍粉末净重水，充分搅拌后即可使用机械搅拌器。
