楼面混凝土起砂、开裂、坑洞，直接拖慢工期、增加返工成本。选对混凝土楼面修补材料，关键看三点：粘结强度是否达标、收缩率是否可控、施工窗口期是否匹配现场条件。本文从材料选型到施工落地，讲清楚每一步的实操要点。

修补材料到底该怎么分类

市面上的楼面修补材料，按厚度和用途分三大类。2毫米以内的薄层修补，用聚合物改性水泥基砂浆，靠乳液成膜提供粘结力。5到20毫米的中厚层修补，得用高强无收缩灌浆料，这类材料依据GB/T 50448-2015标准，28天抗压强度能做到60兆帕以上。

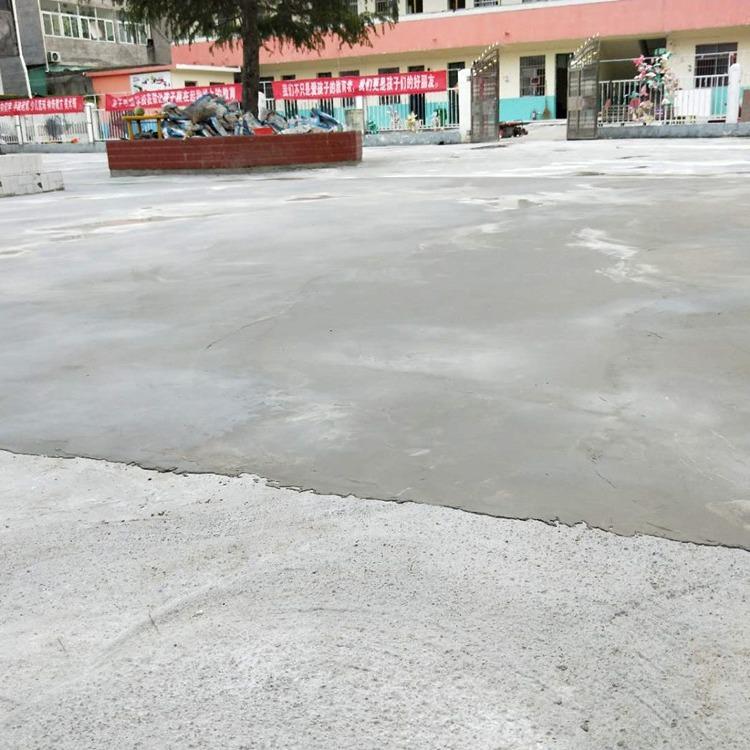

超过20毫米的深坑或全厚度修复，推荐浇筑型修补砂浆，配合界面剂使用。实际操作中，很多人为了省钱把薄层料往深坑里填，结果收缩开裂，反而要返工。经验上来说，每类材料都有它的适用厚度上限，超过就得换方案。

还有一种特殊情况：紧急抢修需要2小时内开放交通。这时候要用快凝型修补料，30分钟抗压强度就能达到20兆帕。但快凝料的收缩率通常比普通料高，需要严格控制水灰比，否则后期容易脱层。

为什么粘结力比强度更重要

楼面修补最怕的就是修补层和原基层“两张皮”。很多工程只看材料自身强度，忽略了粘结强度这个关键指标。按照JGJ/T 238-2011标准，合格的修补材料与混凝土基层的粘结强度不应低于1.5兆帕，实际施工中最好做到2.0兆帕以上。

以某物流仓库的叉车通道修复为例，原方案用了C60高强砂浆，结果三个月后大面积起壳。检测发现粘结强度只有0.8兆帕，原因是基层没做界面处理。后来改用双组分环氧界面剂配合聚合物修补砂浆，粘结强度提到2.3兆帕，两年过去没出问题。

所以选材料时，别只看产品标签上的抗压强度，一定要查它的粘结强度检测报告。施工前用拉拔仪做个现场测试，比什么理论都管用。

施工流程里最容易踩的坑

第一步是基层处理，这个环节决定成败。必须把松散层、油污、浮浆全部清除干净，露出坚实的混凝土骨料。推荐用高压水射流或铣刨机，别用简单的手工凿毛，效率低还容易留下死角。处理完后用吸尘器清灰，再用水充分润湿，让基层达到饱和面干状态。

第二步是界面剂涂刷。很多人为了省事直接刷一遍水泥浆，结果粘结力打折扣。正确做法是涂刷专用的聚合物界面剂，涂刷后要在“指干”状态（手摸不粘但仍有粘性）下立即摊铺修补料，这个窗口期一般只有15到30分钟，夏天更短。

第三步是养护。修补完成后必须立即覆盖湿麻袋或喷养护剂，保持湿润至少7天。以某地下车库项目为例，工人为了赶工期没做养护，修补层三天就出现龟裂。实测强度比标养试块低了35%，最后只能铲掉重做。

不同工况下的选材差异

室内楼面和室外楼面，选材逻辑完全不同。室内环境温差小、无冻融，重点考虑耐磨性和平整度，用聚合物砂浆就能满足要求。室外楼面要经受日晒雨淋和冻融循环，必须选抗冻等级F200以上的修补料，且胶粉掺量不能低于5%。

重载区域比如厂房、停车场，修补层不仅要抗压，还得抗冲击和疲劳。这类工况推荐使用钢纤维增强修补砂浆，钢纤维体积率控制在0.5%到1.0%之间。以某重型机械车间为例，普通砂浆修补后半年就出现磨损坑，换成钢纤维料后，三年只磨掉了2毫米。

还有一个常被忽略的点：修补材料的颜色匹配。浅色楼面用了深色修补料，后期刷漆都盖不住。现在有预染色修补砂浆，色差可以控制在ΔE 1.5以内，对美观要求高的项目可以优先考虑。

两个典型工程的实战复盘

第一个是某医院手术室楼面翻新。原楼面是环氧自流平，局部起皮脱落，需要铲除后修补。难点在于施工不能影响手术室正常运转，且材料必须零VOC。我们选了水性环氧改性水泥基修补料，固化后VOC检测值低于0.1毫克/立方米，完全满足医院标准。施工分三个晚上完成，每段施工面积控制在50平方米以内，用速凝配方实现了4小时开放行走。

第二个是某高架桥匝道混凝土桥面修复。原桥面出现大面积露骨料和裂缝，交通压力大，要求夜间施工、白天通车。我们采用高早强聚合物修补砂浆，配合速凝剂，2小时抗压强度达到30兆帕。关键控制点是环境温度——当时夜间气温只有5摄氏度，我们用热水拌合，并给材料覆盖保温被，确保水化反应正常进行。最终7天强度达到55兆帕，通车一年后回访，修补处完好无损。

这两个案例说明，选材必须结合现场条件：医院重环保，桥面重快硬，普通楼面重粘结。没有万能材料，只有最合适的方案。
