混凝土裂缝修补材料的选择直接决定了修复工程的成败。本文结合15年现场施工经验与最新国标，详细解析混凝土裂缝修补的选材、施工工艺及验收标准，帮助您一次性解决裂缝问题。

裂缝成因与修复前必须做的判断

混凝土裂缝的形成，主要源于硬化过程中的干缩、温度应力（高温与低温交替）以及强风导致的表面失水。在实际工程中，我们常将裂缝分为三类：静态裂缝（宽度稳定）、活动裂缝（随温度或荷载变化）和发展中的裂缝（持续扩展）。根据GB 50204-2015《混凝土结构工程施工质量验收规范》，对于宽度大于0.2mm的裂缝，必须进行专项处理。

修复前，必须明确三个核心问题：裂缝是活动的还是静态的？维修的主要目的是止水、补强还是恢复外观？裂缝未来的变化趋势如何？经验上来说，对于宽度大于2mm的裂缝，必须采用开槽法修补；活动裂缝和发展中的裂缝，则需要先进行至少3个月的周期性观测，记录其最大宽度和变化规律，再制定专项方案。切忌在不了解裂缝性质的情况下盲目注浆，否则修复层会再次开裂。

主流修补方法的技术对比与选型原则

目前行业通用的混凝土裂缝修补方法有三种：低压注入法、高压注入法和开槽填补法。低压注入法适用于宽度在0.1-2mm之间的静态裂缝，采用AB树脂类修补胶，通过自动压力灌浆装置将胶液渗透至裂缝深处。高压注入法则适用于宽度大于2mm或渗水严重的裂缝，注浆压力通常控制在0.5-2.0MPa，材料多选用聚氨酯或环氧树脂。开槽填补法主要用于宽度超过5mm的裂缝，需沿裂缝开V型槽，深度不小于15mm，再用聚合物砂浆或环氧砂浆填充。

选型时需参考GB 50367-2013《混凝土结构加固设计规范》中的裂缝修复章节。对于桥梁、楼板等承重结构，优先选用高强度环氧树脂注浆料，其抗压强度应不低于40MPa，粘结强度不低于2.5MPa。对于地下室、隧道等渗水结构，则选用亲水型聚氨酯注浆料，其遇水膨胀率需达到200%以上。实际操作中，建议在正式施工前做一块模拟试件，验证材料与基面的粘结效果。

施工工艺流程中的关键参数与操作要点

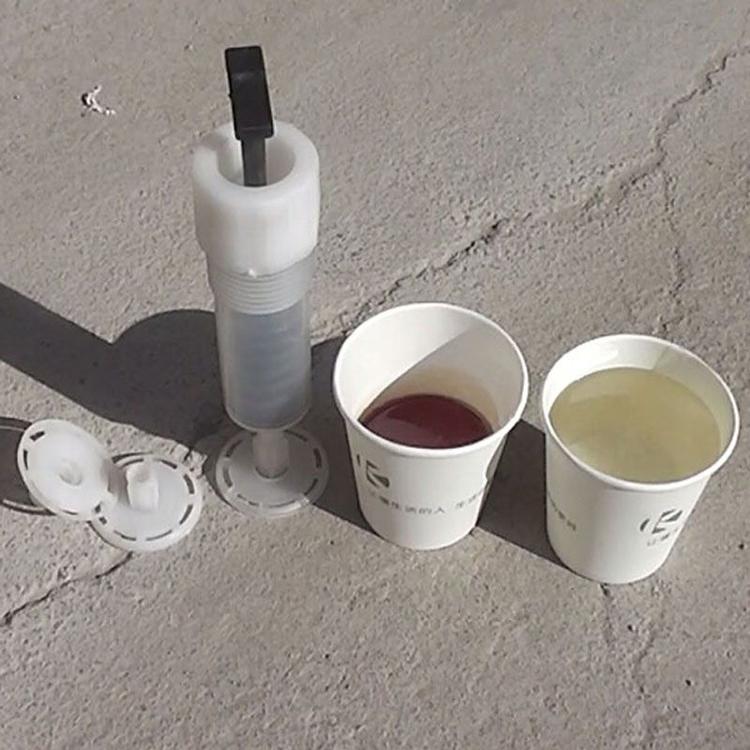

以最常见的低压注入法为例，施工流程分为六步：表面处理、底座安装、接缝密封、配胶注浆、固化拆除、表面修复。表面处理时，需用钢丝刷清除裂缝两侧各50mm范围内的浮灰和油污，再用压缩空气（压力0.6-0.8MPa）吹净裂缝内部粉尘。底座安装间距为200-300mm，对于厚度大于120mm的墙体或楼板，需两面同时注胶；厚度小于120mm的，单面注胶即可。

配胶环节是决定修复质量的核心。以AB树脂修补胶为例，A组份与B组份的混合比例需严格按重量比2:1称量，搅拌时间不少于3分钟，直至颜色均匀。注浆压力应控制在0.2-0.4MPa，观察相邻底座出胶后停止注浆。施工环境温度应保持在5-35℃之间，低于5℃时需使用低温型树脂，高于35℃时应分次配胶避免爆聚。固化时间通常为24小时，期间禁止扰动。最后，用角磨机磨平高出基面的底座残胶，恢复原表面平整度。

材料性能指标与验收标准

选用混凝土裂缝修补材料时，必须核对以下关键性能指标：环氧树脂注浆料的初始粘度应低于500mPa·s（确保渗透性），可操作时间不少于30分钟，抗拉强度不低于10MPa，与混凝土的正拉粘结强度应大于2.0MPa且为混凝土内聚破坏。参照GB 50550-2010《建筑结构加固工程施工质量验收规范》，注浆后需进行钻芯取样检测，芯样中裂缝填充率应达到90%以上。

对于开槽填补法使用的聚合物砂浆，其28天抗压强度应不低于原混凝土设计强度等级，收缩率应小于0.02%。验收时，可用目测和锤击法检查表面平整度与空鼓情况，空鼓面积不得超过总面积的5%。以某桥梁裂缝修复工程为例，采用上述材料和工艺后，经一年跟踪观测，未发现二次开裂，渗水率降低至零。

常见施工缺陷与应对措施

现场施工中，最常见的缺陷是注浆不饱满，表现为裂缝表面局部未出胶。原因通常是底座间距过大或接缝密封不严导致漏气。解决方法是缩短底座间距至150mm，并在密封胶固化后做气密性检查。另一个常见问题是树脂固化后收缩，形成凹陷。这往往是因为配胶时B组份比例偏低或搅拌不均匀。预防措施是严格按比例称量，并在注浆后24小时内检查表面，必要时进行二次补注。

对于活动裂缝，即使修复后，若结构变形未稳定，仍可能重新开裂。因此，建议在裂缝两侧粘贴石膏饼或位移计进行3-6个月的监测，确认裂缝宽度不再变化后再进行最终表面处理。此外，冬季施工时，需注意树脂在低温下的粘度升高问题，可选用低温型固化剂或对材料进行预热处理（不超过40℃）。
