水泥路面坑洞修补的核心在于“快”和“牢”：既要2小时内开放交通，又要保证修补层不脱落、不碎裂。本文从材料性能、施工参数、验收标准三个维度，结合GB/T 50448-2015和JTG/T J22-2008等现行规范，拆解水泥路面坑洞修补料的技术要点和实操细节。

坑洞修补的材料选型与性能指标

水泥路面坑洞修补料属于快硬型水泥基修补材料，执行标准参照GB/T 50448-2015《水泥基灌浆材料》中Ⅱ类或Ⅲ类技术要求。实际工程中，材料必须满足以下核心参数：初凝时间在30-45分钟，终凝时间不超过60分钟，这样才能在常温条件下实现2-3小时开放交通。

强度方面，2小时抗压强度应不低于20MPa，这是保证修补层在车辆荷载下不产生塑性变形的底线。28天抗压强度需达到50MPa以上，粘结强度（拉拔法）不低于1.5MPa。经验上来说，如果材料28天粘结强度低于1.2MPa，在重载路段出现脱落的概率会明显增加。

热膨胀系数是常被忽视的指标。水泥路面坑洞修补料的线膨胀系数应控制在8-12×10⁻⁶/℃，与普通混凝土（约10×10⁻⁶/℃）接近，否则温差变化会导致修补层与基层之间产生剪切应力，引发边缘翘起或开裂。

施工工艺与温度控制要点

修补前必须对坑洞进行清理。用高压水枪或压缩空气清除松散颗粒和油污，深度超过5cm的坑洞需分层填补，每层厚度控制在3-5cm。以某高速公路服务区修补工程为例，未清理干净的坑洞在修补后三个月内出现二次脱落的比例高达30%。

施工温度范围是5℃-35℃。低于5℃时，材料水化反应速度减慢，2小时强度可能只有设计值的60%，此时需要采用温水拌合（水温不超过40℃）或添加防冻剂。高于35℃时，水分蒸发过快，容易产生塑性收缩裂缝，建议在阴凉时段施工，并覆盖湿布养护。

搅拌用水量需严格按产品说明控制，误差不超过±1%。实际操作中，很多现场工人凭经验加水，导致水灰比偏大，最终强度下降20%-30%。建议使用电子秤称量，搅拌时间不少于3分钟，确保浆体均匀无结块。

粘结机理与薄层修补的可行性

水泥路面坑洞修补料与旧混凝土的粘结主要依靠机械锁扣和化学键合双重作用。材料中的活性矿物组分能与旧混凝土表面的游离钙离子反应，形成C-S-H凝胶，填补界面微裂缝。这就是为什么修补厚度可以做到3mm而不脱落——前提是旧混凝土表面必须充分润湿但无明水。

薄层修补对材料自身的收缩率要求极高。按照GB 50550-2010《建筑结构加固工程施工质量验收规范》的要求，修补材料的24h收缩率应不大于0.02%。如果收缩率过大，3mm厚度的修补层在干燥过程中会产生拉应力，导致空鼓或开裂。建议在修补后立即覆盖塑料薄膜，保持湿润养护至少4小时。

以某机场跑道修补为例，采用3mm薄层修补后，经FOD（外来物损伤）检测，修补区域与旧混凝土的粘结强度达到1.8MPa，经过一个冬季的冻融循环（-15℃至10℃），未出现脱落或裂缝。

耐久性验证与长期性能保障

水泥路面坑洞修补料的耐久性主要体现在抗冻融、抗氯离子渗透和抗紫外线老化三个方面。按照JTG/T J22-2008《公路桥梁加固设计规范》的要求，修补材料应通过300次冻融循环试验，质量损失率不超过5%，强度损失率不超过20%。

抗氯离子渗透性参照ASTM C1202标准，6小时总电通量应小于1000库仑，说明材料密实度高，能有效阻止融雪剂中的氯离子渗入，避免钢筋锈蚀。实际工程中，北方地区冬季撒融雪剂的路段，如果材料抗氯离子渗透性差，修补层周边会在2-3年内出现新的剥落。

抗紫外线老化方面，材料中的有机组分（如聚合物改性剂）含量不宜超过5%，否则长期暴露在阳光下会发生降解，导致颜色发黄、强度下降。建议在修补层表面喷涂一层透明硅烷防护剂，可延长使用寿命2-3年。

质量验收与常见问题处理

验收时需检查修补层的平整度、粘结强度和抗压强度。平整度用3m直尺检测，最大间隙不超过3mm。粘结强度采用拉拔法，按JGJ 145-2013《混凝土结构后锚固技术规程》进行，每个检验批取3个测点，平均值不低于1.5MPa，最小值不低于1.2MPa。

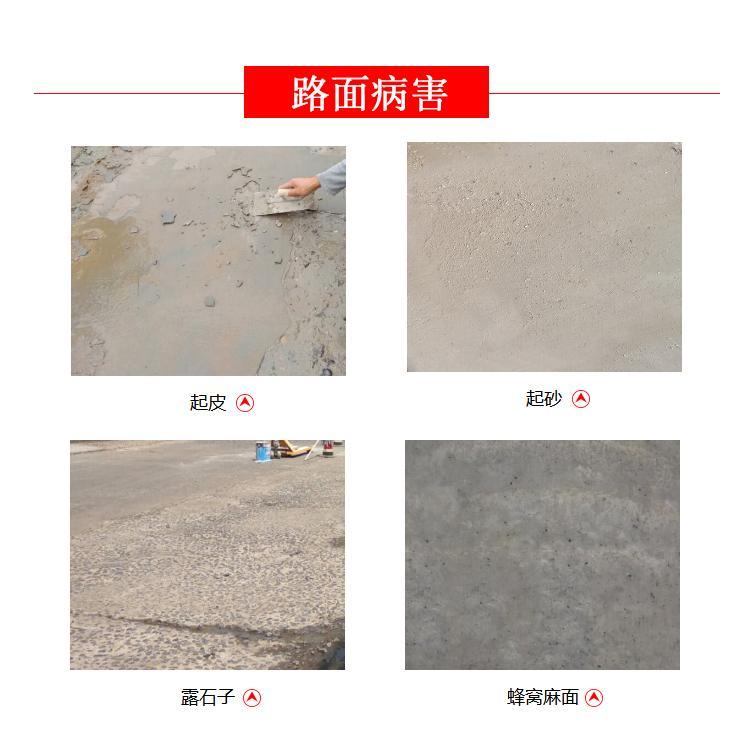

常见问题包括：修补层表面起砂——原因是养护期间水分蒸发过快，或材料本身细骨料级配不合理。解决方案是调整水灰比至0.28-0.30，并在终凝后立即洒水养护。另一个问题是修补层与旧混凝土之间出现裂缝——通常是旧混凝土表面未凿毛或未涂刷界面剂。建议在清理后涂刷一道聚合物水泥浆作为界面处理，可提高粘结强度30%以上。

对于深度超过10cm的坑洞，建议采用分层修补法，每层压实后再浇筑下一层。如果一次性填补过厚，材料内部水化热集中，容易产生温度裂缝。经验上来说，每层厚度控制在5cm以内，层间间隔时间不超过30分钟，可有效避免分层界面成为薄弱环节。
