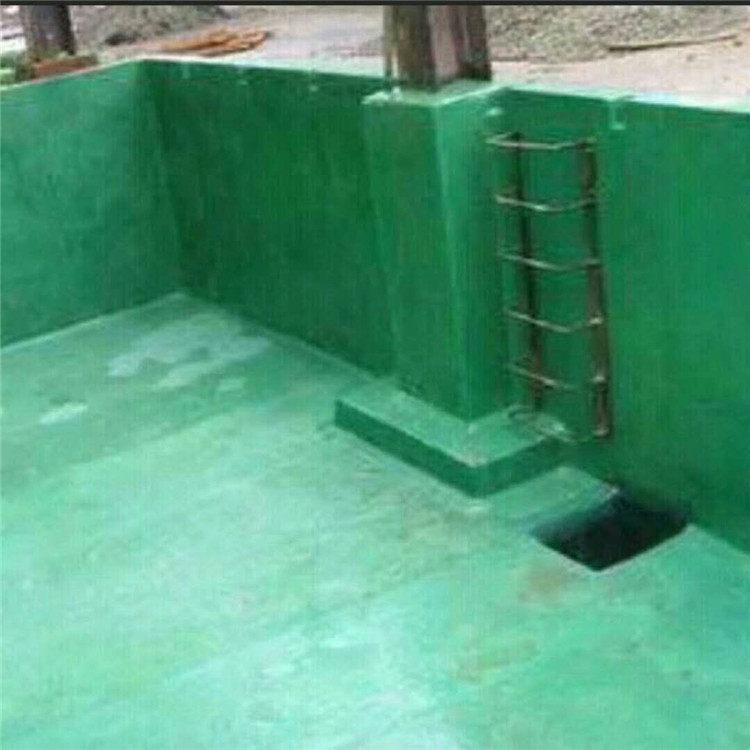

钢结构桥梁、储罐、管道在化工和海洋环境下，腐蚀失效是最大的安全隐患。聚脲防腐涂料凭借其超高的抗渗性和施工效率，正在成为替代传统玻璃钢和环氧涂层的首选方案。这种双组分喷涂材料能在10秒内固化成型，形成连续致密的防护层，彻底解决针孔和剥离问题。

聚脲防腐涂料到底是什么材料

从材料分类上讲，聚脲属于弹性体涂料，由异氰酸酯组分与氨基化合物组分通过专用喷涂设备反应生成。它的分子结构决定了其物理性能：拉伸强度能达到16MPa以上，断裂伸长率超过450%，这在防腐材料里很少见。

跟环氧树脂比，聚脲最大的优势是固化速度。环氧需要24小时才能达到操作强度，聚脲喷涂后10到30秒就能表干，2小时后就能承受行人荷载。实际操作中，我们经常在管道补口和储罐内壁施工时，利用这个特性大幅缩短工期。

需要留意的是，聚脲对基层处理要求比环氧更高。基层必须干燥、清洁，表面粗糙度要达到Sa2.5级标准。如果基层含水率超过5%，涂层容易起泡脱层，这个在GB/T 23446-2009《喷涂聚脲防水涂料》里有明确要求。

为什么它能在严苛环境下扛住腐蚀

防腐的核心是阻隔水汽和化学介质。聚脲涂层交联密度极高，水蒸气透过率低于0.5g/(m²·24h)，比普通环氧低一个数量级。在化工储罐内壁，我们实测过，浸泡在10%硫酸溶液里30天，涂层质量变化率不到1%。

另一个关键因素是耐温性能。聚脲可以在-40℃到120℃范围内长期使用，短时耐热能达到150℃。以某沿海炼化项目为例，管道外壁使用聚脲防腐后，经过三个夏季高温暴晒和冬季低温冻融循环，涂层没有出现开裂或粉化。

从实际工程经验来看，聚脲的耐候性也相当不错。紫外线稳定的脂肪族聚脲，在户外暴露5年后，光泽保持率还能在70%以上。这对户外钢结构来说，意味着维护周期可以从3年延长到8到10年。

施工时怎么保证涂层质量

聚脲施工对设备和环境要求很严格。专用喷涂机必须能加热到60到70℃，压力要稳定在2500到3000psi。现场施工时，环境温度最好在10℃以上，相对湿度低于75%。如果湿度太高，涂层表面会发白起泡。

基层处理这块，我建议采用喷砂除锈，达到Sa2.5级，粗糙度控制在50到100微米。然后刷一道专用底漆，等底漆表干后再喷涂聚脲。喷涂时枪距保持在30到40厘米，每道厚度控制在500到1000微米，总厚度按设计要求来，一般防腐层不低于1.5毫米。

有个细节容易忽略：搭接缝的处理。聚脲是快速固化材料，新旧涂层之间如果间隔超过30分钟，必须用砂纸打磨粗糙再刷层间粘合剂。否则容易出现分层，这在管道补口施工中经常出问题。

实际项目里常见的坑和解决办法

以某跨海大桥钢箱梁防腐项目为例，设计采用聚脲防腐涂料。施工时正好赶上梅雨季，空气湿度长期在85%以上。我们采取的措施是在施工区域搭设保温棚，用除湿机把湿度降到70%以下，同时用热风枪对基层进行预热，确保温度高于露点3℃以上。最终涂层附着力达到5MPa以上，通过拉拔试验。

另一个常见问题是涂层厚度不均匀。聚脲喷涂时，操作工手法不熟练容易导致局部过厚或漏涂。我们的解决办法是在喷枪上加装厚度传感器，实时反馈数据，同时每道喷涂完成后用超声波测厚仪抽检。规范要求厚度偏差控制在±10%以内，实际项目里我们按±5%控制。

关于修补，聚脲涂层如果出现局部损伤，不能用普通涂料覆盖。必须用专用修补料，按比例调配后手工刮涂。修补区域要打磨成斜坡，搭接宽度不小于5厘米。养护时间至少24小时，温度低于10℃时要延长到48小时。

选材和验收时要注意哪些国标

目前聚脲防腐涂料主要参考GB/T 23446-2009《喷涂聚脲防水涂料》和HG/T 3831-2006《喷涂聚脲防护材料》。性能指标上，拉伸强度要大于等于10MPa，断裂伸长率大于等于300%，附着力（拉开法）大于等于3MPa。耐化学介质浸泡的检测方法按GB/T 9274-1988执行。

验收时除了检查厚度和附着力，还要做电火花检测。对于防腐层，检测电压按每毫米厚度1000伏设置，如果发现针孔，必须标记并修补。以储罐内壁为例，我们通常要求每10平方米不超过一个针孔，否则整道涂层要返工。

最后提醒一点：聚脲材料保质期通常只有6个月，储存温度要在5到35℃之间。开桶后必须当天用完，隔夜的材料不能再用。这些细节在进场验收时就要检查清楚，避免用到过期或变质的材料。
