在易燃易爆环境的地面施工中，普通混凝土因冲击或摩擦产生火花是重大安全隐患。**不发火细石砼**通过特殊骨料和工艺，从根本上杜绝了火花产生，是石化、军工、燃气站等场所地面工程的刚需材料。本文从材料机理到现场实操，帮您彻底搞懂这种特种混凝土。

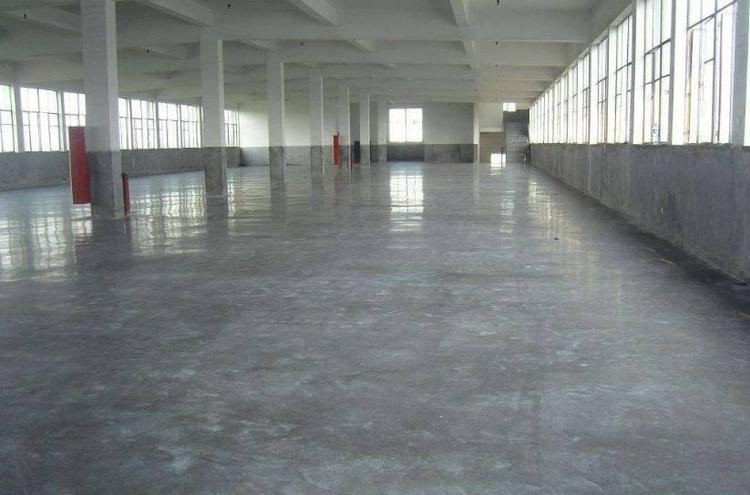

什么是不发火细石砼，它和普通混凝土有什么区别

不发火细石砼，也叫防爆混凝土，核心原理是骨料在受到冲击或摩擦时不会产生高温火花。普通混凝土里的石英石、花岗岩等硬质骨料，在金属工具撞击下容易产生火星，而防爆混凝土用的骨料是石灰石、大理石或白云石，这些材料的莫氏硬度在3-4之间，冲击时只会产生粉末，不会引燃易燃气体或粉尘。

从配合比上看，不发火细石砼的骨料最大粒径通常控制在10mm以内，细度模数在2.3-2.6之间。水泥用量比普通混凝土略高，一般在380-420kg/m³，水灰比严格控制在0.45以下。实际操作中，我们还会掺入一定比例的粉煤灰或矿粉，改善和易性的同时降低水化热，防止地面开裂。

检测标准上，按《建筑地面工程施工质量验收规范》GB 50209-2010的要求，不发火地面必须通过砂轮打磨试验，在暗室中用36V低压砂轮机打磨试件表面，连续打磨20次不出现任何火花才算合格。这个试验我们每批材料都要做，容不得半点马虎。

为什么不发火细石砼能保证安全，材料机理是什么

火花产生的本质是材料在高速摩擦或撞击时，局部温度达到燃点并引燃周围介质。不发火细石砼的骨料本身硬度低，摩擦时不会产生高温热点。更关键的是，细石砼中的水泥浆体在硬化后形成致密结构，把骨料牢牢包裹住，避免了骨料与金属工具的直接接触。

以某石化项目为例，当时业主对地面安全要求极高，我们专门做了对比试验：用电动角磨机分别打磨普通混凝土和防爆混凝土试块，普通混凝土在3秒内就出现了明显火花，而防爆混凝土持续打磨30秒，只留下白色粉末，没有任何发光点。这个结果让现场监理彻底放了心。

从微观角度看，不发火细石砼的骨料颗粒表面呈不规则锯齿状，与水泥浆体的粘结强度比普通骨料高15%-20%。这种高粘结力不仅保证了强度，还防止了骨料在长期使用中松动脱落。经验上来说，只要骨料含泥量控制在1%以内，施工时振捣到位，这种地面用上十年八年都不会出问题。

不发火细石砼怎么配比和施工，关键参数有哪些

配合比设计上，推荐使用P.O42.5级普通硅酸盐水泥，骨料选用5-10mm连续级配的石灰石碎石，细骨料用机制砂或河砂，含泥量必须小于1.5%。一个成熟的参考配合比是：水泥400kg、砂子650kg、石子1050kg、水170kg，外加剂根据气温调整，夏季用缓凝型减水剂，冬季用早强防冻型。

施工温度很关键，低于5℃或高于35℃都不建议施工。浇筑前基层必须清理干净并充分润湿，但表面不能有明水。振捣时用平板振动器，振捣时间控制在15-20秒，看到表面泛浆就停，过振会导致骨料下沉、浆体上浮，影响防爆性能。养护至少7天，前3天每隔4小时洒水一次，保持表面湿润。

以某燃气调压站项目为例，当时工期紧，气温只有8℃，我们采取了保温措施：浇筑后立即覆盖塑料薄膜，再盖两层草帘，养护时间延长到14天。最终28天抗压强度达到35.6MPa，抗折强度4.8MPa，完全满足C30设计要求。如果气温低于5℃，建议掺入防冻剂并采用暖棚法施工，否则强度会大打折扣。

不发火细石砼的检测和验收，要注意哪些细节

验收分两步走。第一步是材料进场检验，骨料必须提供产地证明和硬度检测报告，水泥和外加剂要有合格证和复验报告。第二步是现场成型试件，每100m³做一组抗压试件，每500㎡做一组不发火检测试件。不发火检测最好在暗室或夜间进行，用36V低压砂轮机打磨试件表面，观察者距离试件1米，连续打磨20次无火花即为合格。

实际操作中容易忽略一个细节：地面切缝时用的切割片也要注意。普通金刚石切割片与骨料摩擦也可能产生火花，建议使用树脂结合剂切割片，或者切缝后及时用不发火砂浆填补。某军工项目就因为这个环节差点返工，后来换了专用切割片才通过验收。

按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，不发火地面的平整度用2米靠尺检查，空隙不得大于3mm。如果发现局部起砂或骨料外露，必须凿除后重新浇筑，不能用砂浆简单修补，否则防爆性能无法保证。经验上来说，只要施工时控制好水灰比和振捣质量，这些质量问题完全可以避免。

不发火细石砼的工程案例和常见问题处理

去年参与的一个弹药库项目，地面面积1800㎡，要求抗压强度不低于C25，不发火等级达到I级。我们采用石灰石骨料，配合比按上述参数调整，施工时重点控制了两点：一是骨料预湿，防止吸收拌合水导致和易性变差；二是二次收面，在初凝前用钢抹子压实抹光，消除表面微裂缝。最终检测全部合格，业主非常满意。

常见问题有两个：一个是表面起砂，通常是因为养护不到位或水灰比过大。处理方法是在终凝后立即覆盖养护，如果已经起砂，可以涂刷专用界面剂后重新抹面。另一个是骨料爆裂，主要原因是骨料含泥量高或含有杂质，进场时必须严格把关，必要时用水冲洗后再使用。

对于老旧地面改造，如果原地面是普通混凝土，需要先凿毛处理，涂刷界面剂，再浇筑不发火细石砼，厚度不小于50mm。新旧混凝土交接处要植筋或设置剪力槽，防止空鼓开裂。以某加油站改造为例，我们采用直径12mm的螺纹钢植入原地面，间距300mm，再浇筑60mm厚防爆混凝土，使用两年后检查，没有任何开裂或脱层现象。
