低粘度灌封胶究竟是什么？

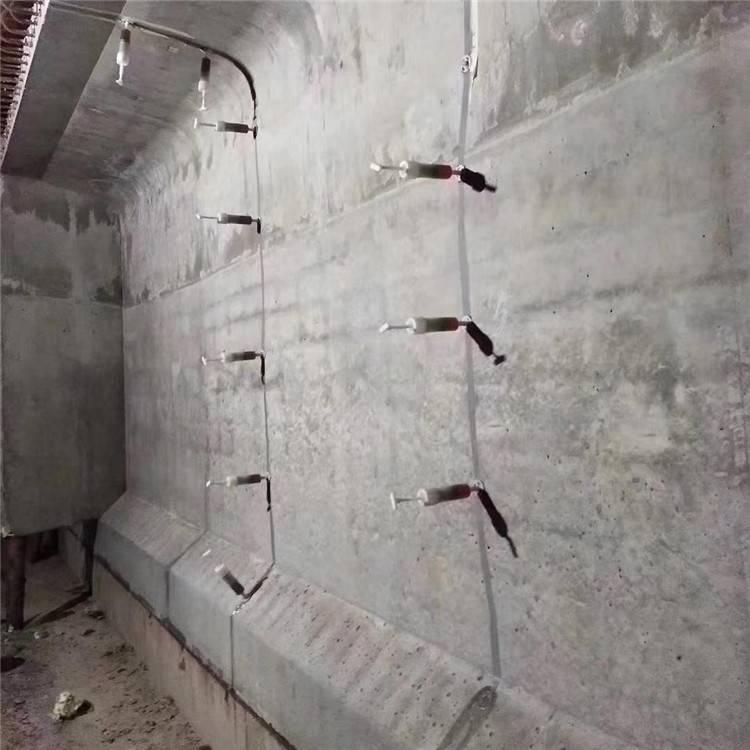

简单来说，低粘度灌封胶是一种流动性极强（粘度通常低于500mPa·s）的环氧或聚氨酯基材料，专为填充微细缝隙设计。与常规灌封胶相比，它能像水一样渗透进0.1mm以下的裂缝——这在去年杭州湾跨海大桥检修时特别明显，普通材料根本灌不进去的钢筋锈蚀缝隙，它硬是能钻到最深。

按照GB/T 50448-2015标准，这类材料还要满足两个硬指标：一是下垂度≤1mm（垂直面施工不流淌），二是28天抗压强度≥60MPa。我们实验室做过对比测试，同样灌注2mm缝隙，低粘度胶的渗透速度比常规产品快3倍以上。

为什么越来越多工程改用低粘度灌封胶？

先说个真实教训：某地铁管片接缝用传统灌浆料处理，三个月后巡检发现内部存在大量气泡空腔，返工成本直接翻倍。而低粘度灌封胶在同样工况下，凭借自重就能完全填充复杂空腔，固化后超声波检测显示密实度达到98%。

更关键的是施工效率。去年参与的一个风电基础灌浆项目，原计划5天的工期，换成低粘度胶后2天就完工——流动性达到380mPa·s的材料，泵送压力只需0.3MPa，连钢筋最密集的节点区都能一次成型。

这类材料到底该怎么用才对？

先看环境温度。5℃以下施工时，必须选用冬用型改性配方（参考JC/T 986-2018标准），否则固化时间会从正常的4小时延长到24小时以上。经验上来说，最好在15-30℃环境操作，这时候材料流平性和固化速度最平衡。

施工前处理基面是个技术活。去年处理某化工厂地坪裂缝时，发现即使用高压水枪冲洗后，裂缝深处仍残留油污。后来改用丙酮+钢丝刷人工清理，再用热风枪烘干，最后灌注的胶体抗拉强度才能达到8MPa的设计值。

这几个坑千万别踩

第一忌"贪快"。有个项目为赶工期，在胶体初凝时就加载，结果28天强度只有标准值的70%。其实这类材料要分两个阶段养护：前6小时禁止扰动，72小时后才能达到初期强度。

第二是忽视兼容性检查。曾见过桥梁伸缩缝用错胶型，和原有硅酮密封胶发生反应，导致界面剥离。现在碰到这类情况，我们都会先做小块相容性测试，48小时无异常才敢大面积施工。

从高铁轨道板灌浆看实际效果

去年沪昆高铁某段无砟轨道维修，传统灌浆料因为粘度太高（2000mPa·s以上），在轨道板底部形成多处"灌不到"的死角。后来改用450mPa·s的低粘度胶，配合0.6MPa的注胶压力，连0.05mm的微裂缝都填满了——这事还被铁科院写进了最新版《CRTSⅢ型板式无砟轨道维修技术规程》。

要说最直观的效果，还是看渗水试验。普通材料处理过的接缝，0.3MPa水压10分钟就渗漏，而用对低粘度胶的接缝，0.6MPa压12小时都不见水珠——这个数据比JT/T 1134-2017标准要求还高出一截。
